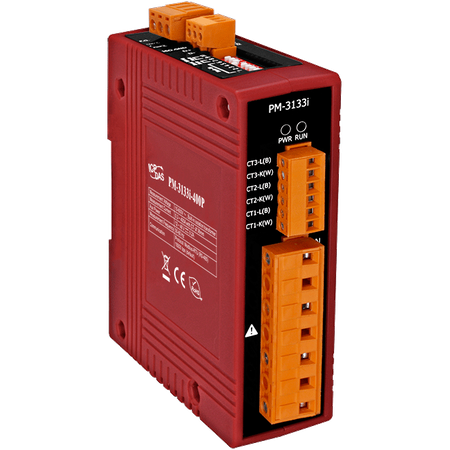

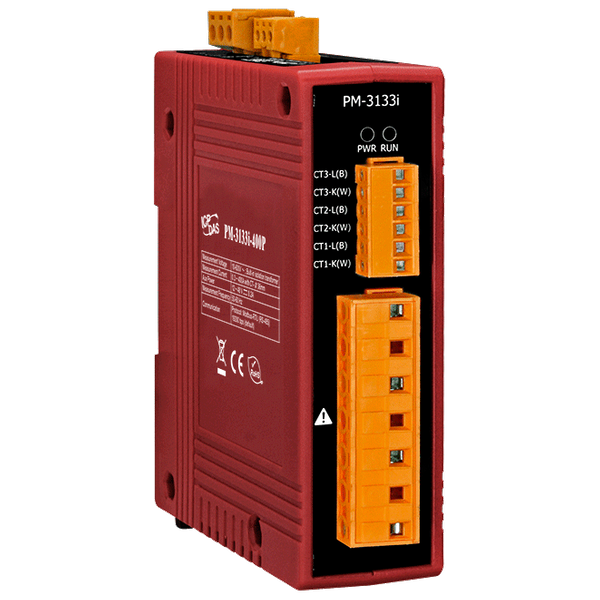

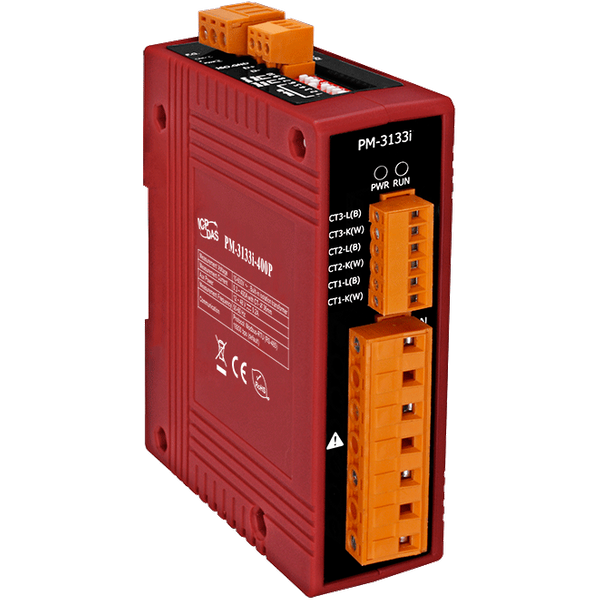

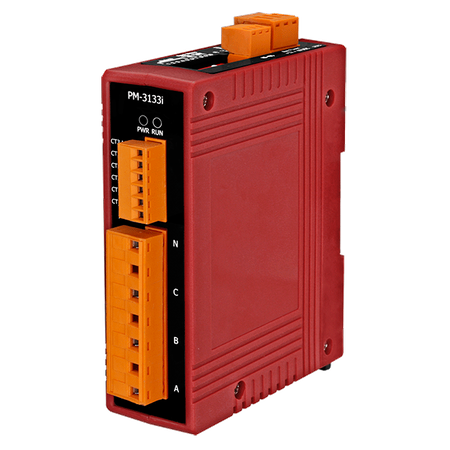

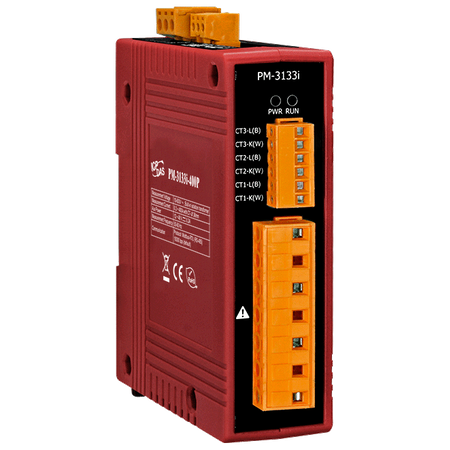

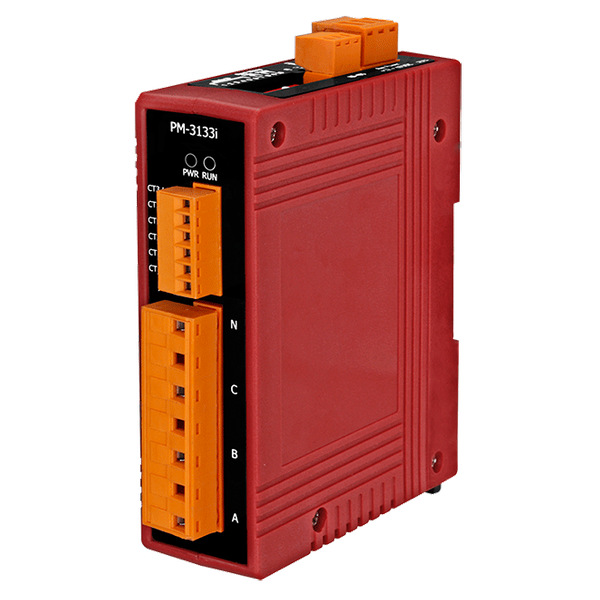

Name: PM-3133i-400P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowe pomiary energii
• Rzeczywiste pomiary mocy RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 400 A z różnymi współczynnikami CT
• Izolowane pomiary napięcia do 600 V

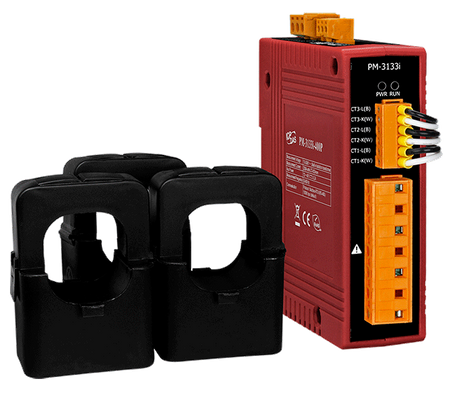

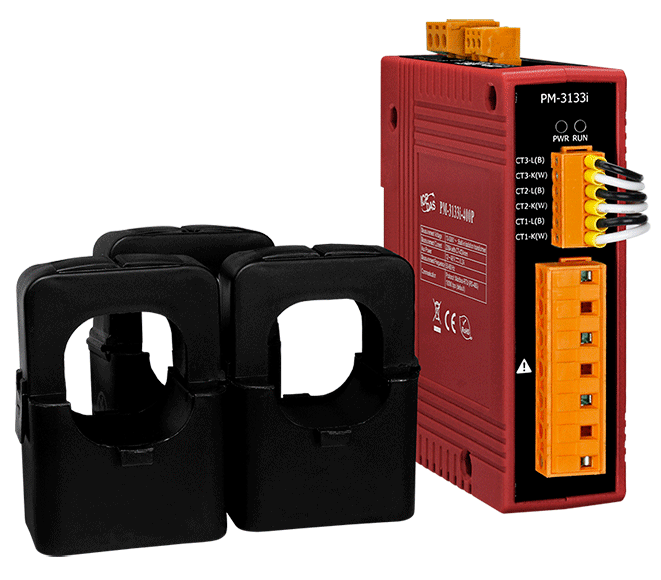

• Łatwy montaż dzięki zaciskanym przekładnikom (CT)
• Dokładność W lepsza niż 0.5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus RTU
• Wiele formatów danych

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, opłacalne inteligentne liczniki mocy z serii PM-3133i, które zapewniają dostęp do rzeczywistego zużycia energii dla pomiarów mocy trójfazowej. Z wysoką dokładnością (<0.5%, PF=1), seria PM-3133i może być stosowana zarówno na niskim napięciu po stronie pierwotnej, jak i średnim/wysokim napięciu po stronie wtórnej, umożliwiając użytkownikom uzyskiwanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne liczniki mocy są wyposażone w rewolucyjne przewodowe zaciskane przekładniki (różne typy, obsługują natężenie prądu do 400 A). Działa w szerokim zakresie napięć wejściowych od 10 do 600 VAC, co umożliwia globalną kompatybilność. Wbudowana ochrona izolatora AC oznacza całkowitą izolację między stroną pomiaru AC a stroną sterowania.

Zastosowania

• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement

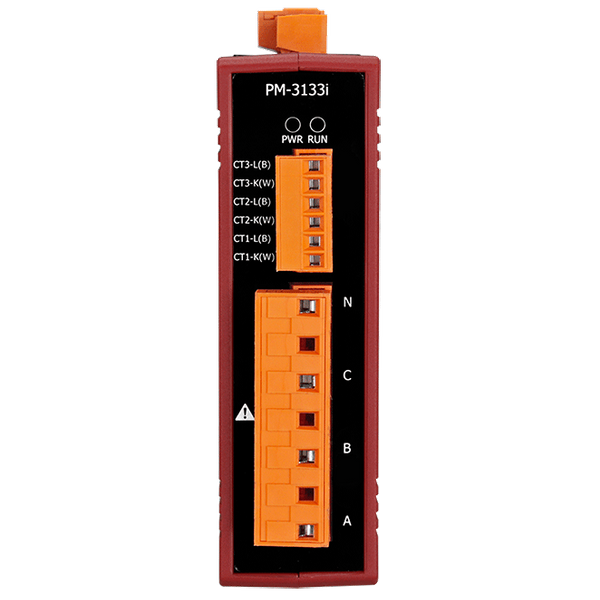

AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 600 V; built-in isolation transformer
AC Power Measurement: Input Current:	CTØ36 mm (0.3 A ~ 400 A).
AC Power Measurement: Input Frequency:	50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz)
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz)
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	400 A
CT: Inside Diameter:	36 mm
CT: Leading Cable:	4 m
Porty COM

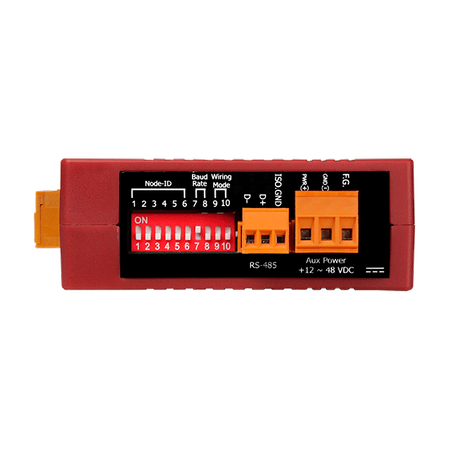

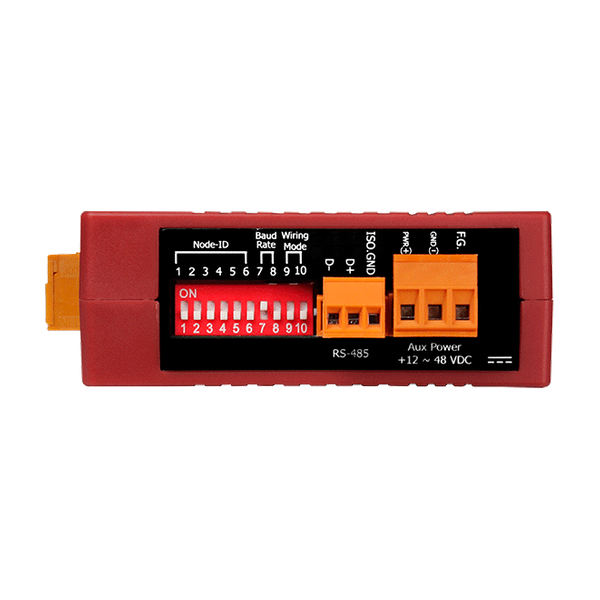

Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
