Główne cechy
- Możliwość wykrywania statusu każdego segmentu kolorystycznego: WŁ., WYŁ. lub Miganie
- 6-kanałowe wejście cyfrowe DC i 1-kanałowe wyjście przekaźnikowe alarmu
- Zgodność ze standardami IEEE802.11b/g/n
- Obsługa trybów infrastruktury i limit-AP dla sieci bezprzewodowych
- Monitorowanie statusu dla zdefiniowanych przez użytkownika kombinacji wielu segmentów kolorystycznych
- Raportowanie czasu trwania poprzedniego statusu
- Wsparcie dla protokołów Modbus RTU, Modbus TCP i MQTT
- Wbudowane interfejsy komunikacyjne RS-485/Ethernet
- Redundantne wejścia zasilania: PoE (IEEE 802.3af, Klasa 1) i wejście DC
- Interfejs konfiguracji oparty na sieci WWW i aktualizacja oprogramowania przez Ethernet
- Wyjście przekaźnikowe dla urządzeń alarmowych
Wprowadzenie

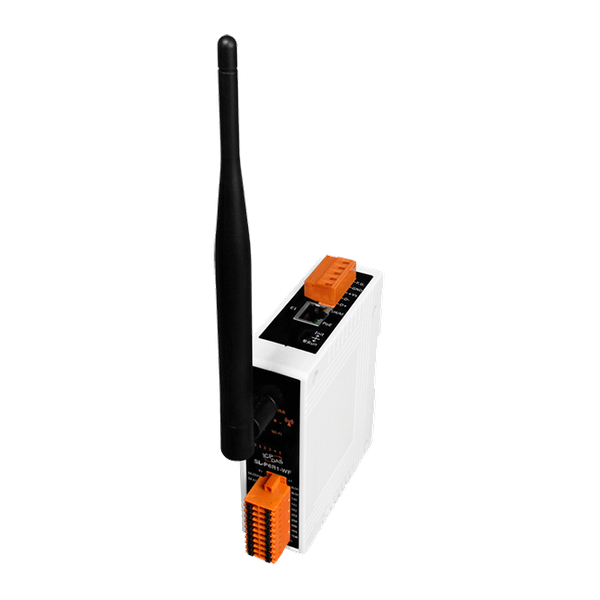

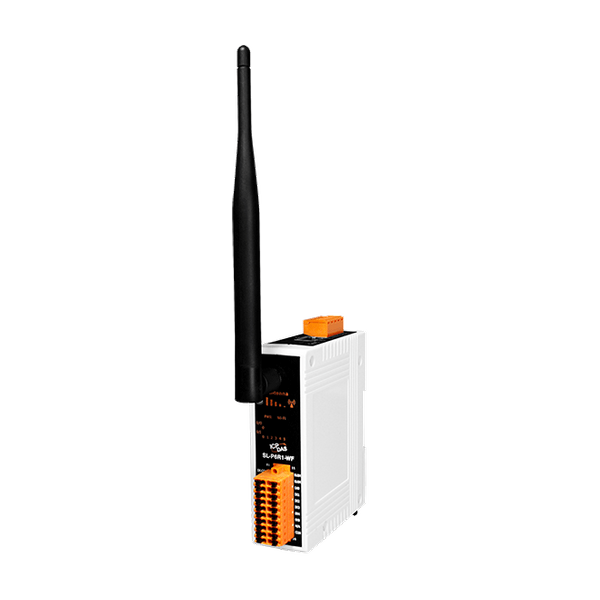

Głównym celem zarządzania statusem maszyn jest skrócenie czasu przestojów i zmniejszenie kosztów produkcji. Najprostszym sposobem osiągnięcia tego jest zainstalowanie inteligentnego modułu SL-P6R1-WF od ICPDAS, który monitoruje wyjście wskaźników maszyny bez wpływu na działanie sprzętu, co pozwala na opanowanie aktualnego etapu operacyjnego maszyny i zapewnienie terminowego wsparcia systemu logistycznego w celu osiągnięcia celów produkcyjnych. SL-P6R1-WF to moduł monitorowania sygnalizacji świetlnej z interfejsami Wi-Fi, Ethernet i RS-485. Zawiera 6-kanałowe wejście cyfrowe DC i 1-kanałowe wyjście przekaźnikowe, które można wykorzystać do monitorowania stanu wieży świetlnej maszyny MES (System Wykonawczy Produkcji).
Moduł może wykrywać status każdego segmentu kolorystycznego wieży świetlnej jako WYŁ., WŁ. lub Miganie. Oprócz wykrywania statusu każdego segmentu kolorystycznego, można także zdefiniować status kombinacji wielu segmentów kolorystycznych, w tym możliwość raportowania czasu trwania poprzedniego statusu. SL-P6R1-WF posiada połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, SL-P6R1-WF stanowi łatwy sposób na wprowadzenie bezprzewodowej łączności do systemów monitorowania i sterowania. Integrując moduł SL-P6R1-WF z systemem, łatwo jest wdrożyć monitorowanie stanu wieży świetlnej na MES poprzez oprogramowanie SCADA w celu poprawy wykorzystania maszyn i wydajności. SL-P6R1-WF obsługuje również protokoły Modbus/TCP i UDP oraz konfigurację szyfrowania sieci, co umożliwia łatwy i bezpieczny dostęp dla użytkowników w dowolnym czasie i miejscu.
Moduł może wykrywać status każdego segmentu kolorystycznego wieży świetlnej jako WYŁ., WŁ. lub Miganie. Oprócz wykrywania statusu każdego segmentu kolorystycznego, można także zdefiniować status kombinacji wielu segmentów kolorystycznych, w tym możliwość raportowania czasu trwania poprzedniego statusu. SL-P6R1-WF posiada połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, SL-P6R1-WF stanowi łatwy sposób na wprowadzenie bezprzewodowej łączności do systemów monitorowania i sterowania. Integrując moduł SL-P6R1-WF z systemem, łatwo jest wdrożyć monitorowanie stanu wieży świetlnej na MES poprzez oprogramowanie SCADA w celu poprawy wykorzystania maszyn i wydajności. SL-P6R1-WF obsługuje również protokoły Modbus/TCP i UDP oraz konfigurację szyfrowania sieci, co umożliwia łatwy i bezpieczny dostęp dla użytkowników w dowolnym czasie i miejscu.
Zastosowania
- Automatyzacja fabryk
- Automatyzacja maszyn
- Zdalna konserwacja
- Zdalna diagnoza
- Sprzęt testowy
Parametry techniczne:
| Product Range: | Stack Light Monitor |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (2.3 seconds), Communication (Programmable) |
System | |
| System: Security: | IP filter (whitelist) and Password (web) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | S1: System indicator ,
E1: PoE indicator (Green) ,
Link/Act (Yellow) ,
Antenna: Signal Strength |
Wejście cyfrowe | |
| Digital Input: Able to detect the status of each color segment: ON, OFF, or Flashing: | Yes |
Wi-Fi | |
| Wi-Fi: Transmission Distance (LoS): | 50 meters (LOS) |
| Wi-Fi: Standard Supported: | IEEE 802.11 b/g/n |
| Wi-Fi: RX Sensitivity: | -83 dBm @ 11 Mbps |
| Wi-Fi: Output Power: | 8 dBm @ 11 Mbps |
| Wi-Fi: Mode: | Infrastructure & Limit-AP |
| Wi-Fi: Encryption: | WEP, WPA and WPA2 |
| Wi-Fi: Antenna: | 5 dBi (Omni-Directional) |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | +10 VDC ~ 50 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +4 V Max. |
| Wejście cyfrowe: Izolacja: | 3750 VDC |
| Digital Input: Input Impedance: | 10 kΩ, 0.5 W |
| Digital Input: Overvoltage Protection: | 70 VDC |
| Digital Input: Max. Stack Light Flashing Speed: | 3 kHz |
| Digital Input: Report Duration of Previous Status: | Yes, 10 ~ 65500 ms |
| Digital Input: Status monitoring for user-defined combinations of multiple color segments: | Max. 81 combinations |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 1 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC or 5 A @ 30 VDC |
| Relay Output: Operate Time: | 6 ms |
| Relay Output: Release Time: | 3 ms |
| Relay Output: Electrical Endurance: | VDE: ,
5 A @ 250 VAC 30,000 ops (10 ops/minute) at 75°C ,
5 A @ 30 VDC 70,000 ops (10 ops/minute) at 75°C ,
UL: ,
5 A @ 250 VAC/30 VDC 6,000 ops ,
3 A @ 250 VAC/30 VDC 100,000 ops |
| Relay Output: Mechanical Endurance: | 20,000,000 ops at no load (300 ops/minute) |
| Relay Output: Power on Value: | Yes, Programmable |
| Relay Output: Safe Value: | Yes, Programmable |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
Porty COM | |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Protocol: | Modbus/RTU(RS-485), Modbus TCP(Ethernet, Wi-Fi) and MQTT(Ethernet) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | Terminal Block: +10 ~ +48 VDC ,
PoE: IEEE 802.3af, Class 1 |
| Power: Consumption: | PoE: 1.2 W Max. ,
Non-PoE: 1 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 108 x 127 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
