Główne cechy
- Wspiera protokoły OPC UA Server / Client oraz MQTT Client
- Wspiera RESTful API przez HTTP i HTTPS
- Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
- Wspiera skalowanie sygnałów analogowych na bardziej czytelne wartości
- Wspiera funkcję logiczną ustawienia reguł: IF, THEN, ELSE
- Wspiera harmonogramowanie: wykonywanie ustalonych zasad o określonej porze
- Wspiera dziennik zdarzeń: rejestracja zmian I/O do śledzenia urządzeń
- Wspiera oprogramowanie do zarządzania w chmurze IoTstar
- Wbudowany serwer WWW do udostępniania interfejsu użytkownika
- Kanały I/O: 7 x wejścia RTD
- Przełącznik Ethernet z dwoma portami do topologii kaskadowej
- Zgodność z IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

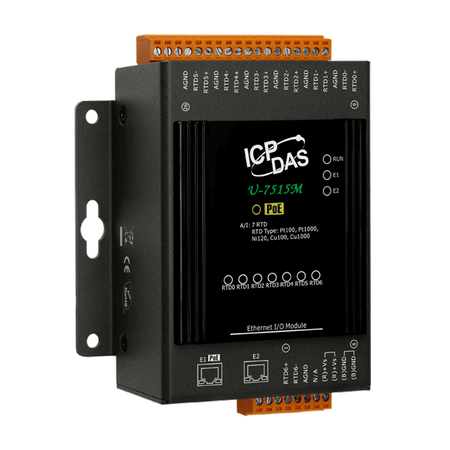

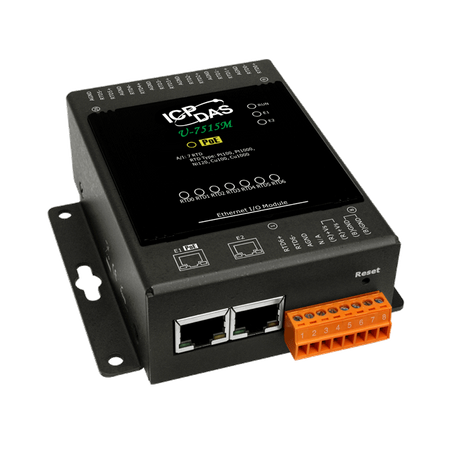

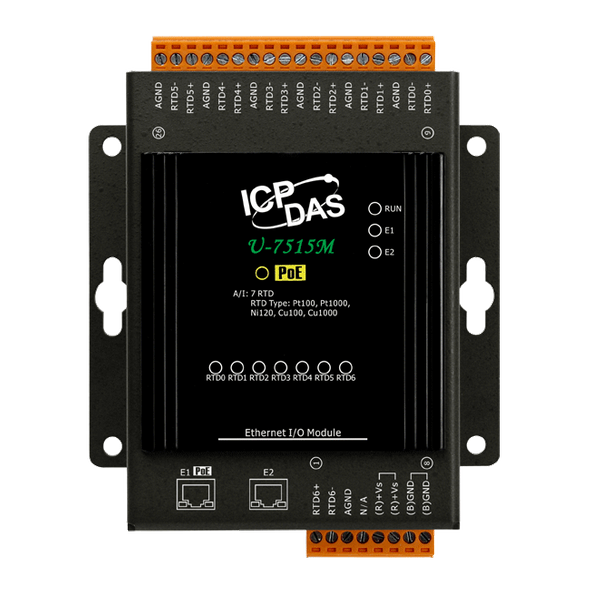

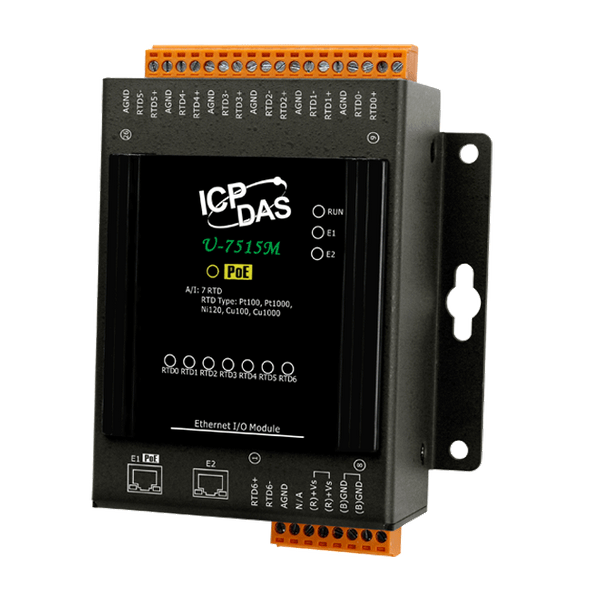

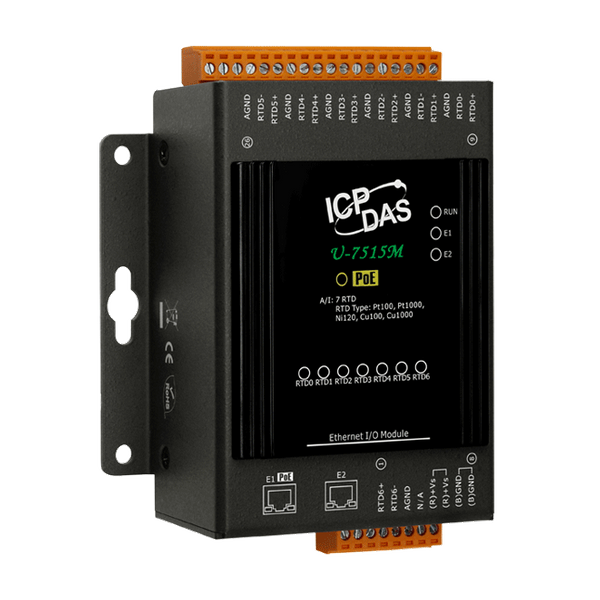

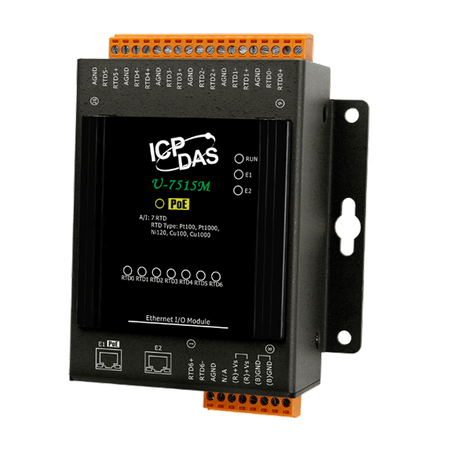

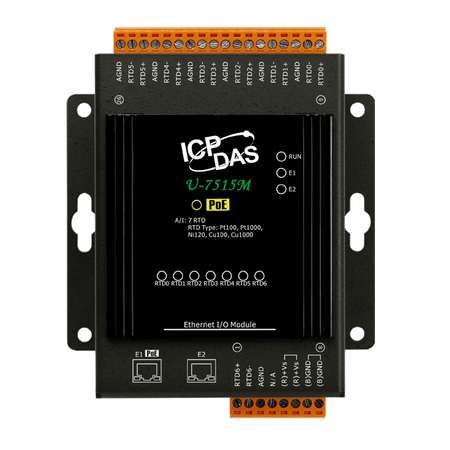

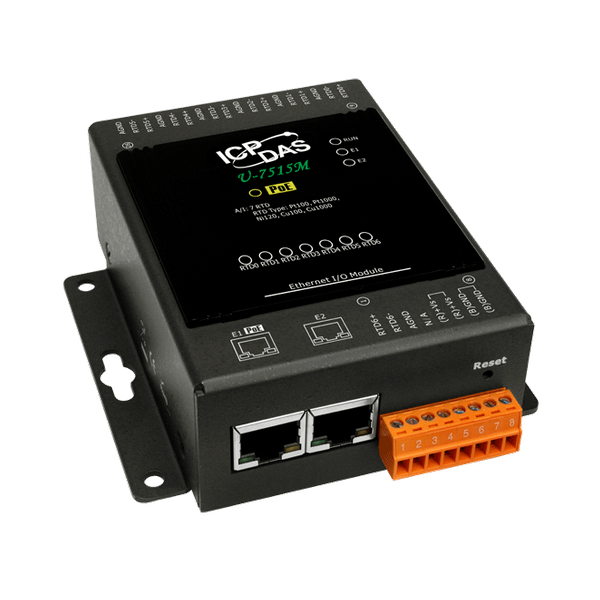

U-7515M to moduł UA I/O, który zapewnia 7 kanałów wejściowych RTD. Posiada wbudowany przełącznik
Ethernet z dwoma portami, umożliwiając topologię kaskadową. Dzięki temu okablowanie jest znacznie prostsze i
zmniejsza koszty całkowite kabli i przełączników. Moduł jest zgodny ze standardem Power over Ethernet (PoE)
IEEE 802.3af (Klasa 2) i pozwala na zasilanie z sieci PoE przez pary Ethernet. Ta cecha zapewnia większą
elastyczność i wydajność, upraszczając projektowanie systemu, oszczędzając miejsce oraz redukując okablowanie i
gniazda zasilania. Moduł oferuje interfejs użytkownika w przeglądarce WWW do konfiguracji, kontroli i monitorowania
modułów, połączeń i statusu I/O. Jest to łatwe, szybkie i nie wymaga dodatkowej aplikacji.
W komunikacji przemysłowej UA I/O obsługuje protokoły OPC UA Server/Client, MQTT Client oraz RESTful API
(mogą one działać jednocześnie). Użytkownicy mogą wybrać tryb sieciowy w zależności od swoich potrzeb.
Moduł pozwala na przesyłanie wartości z wbudowanych kanałów I/O do systemu chmurowego lub systemu sterowania
polowego w celu wyświetlania, analizy lub strategii. Wsparcie dla skalowania umożliwia przekształcenie sygnału
analogowego w bardziej czytelną wartość. Moduł obsługuje funkcję logiczną ustawienia reguł: IF, THEN, ELSE,
która pozwala na ustawienie warunków logicznych/akcji dla punktów I/O oraz punktów wirtualnych. Moduł oferuje również
funkcję harmonogramowania, umożliwiającą wykonywanie ustalonych zasad o określonej porze. Obsługuje funkcję RESTful API,
umożliwiającą odczyt/zapis I/O oraz punktów wirtualnych poprzez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication(Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 7 (Differential) |
| Wejście analogowe: Typ: | RTD (2-wire, 3-wire) |
| Analog Input: Sensor Type: | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Analog Input: Resistance Measurement: | 3.2 KΩ (max.) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.05% |
| Wejście analogowe: Częstotliwość próbkowania: | 12 samples/second (Total) |
| Analog Input: Input Impedance: | > 1 MΩ |
| Analog Input: Common Mode Rejection: | 150 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | +120 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: 3-wire RTD Lead Resistance Elimination: | Yes |
| Analog Input: Zero Drift: | ±0.5 μV/°C |
| Analog Input: Span Drift: | ±20 μV/°C |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.2 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
