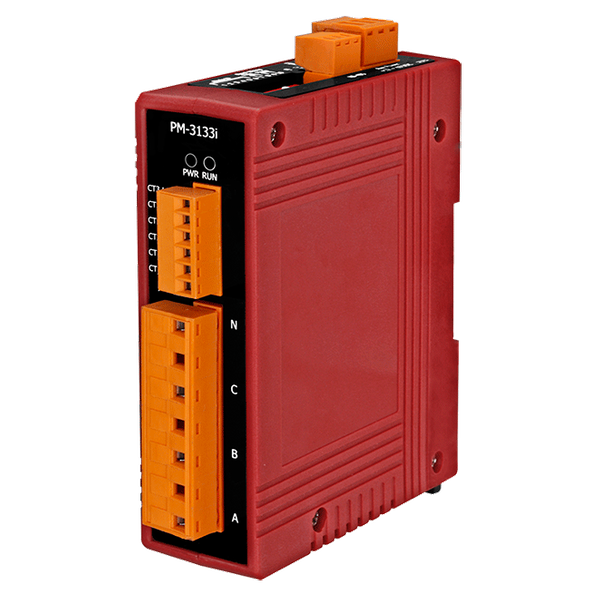

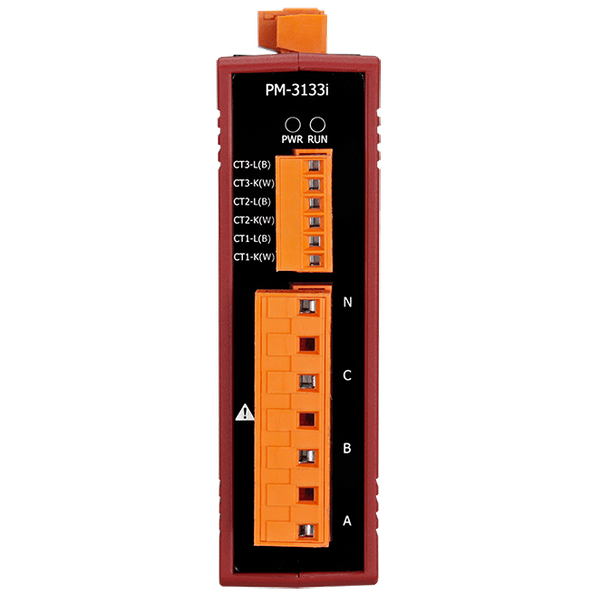

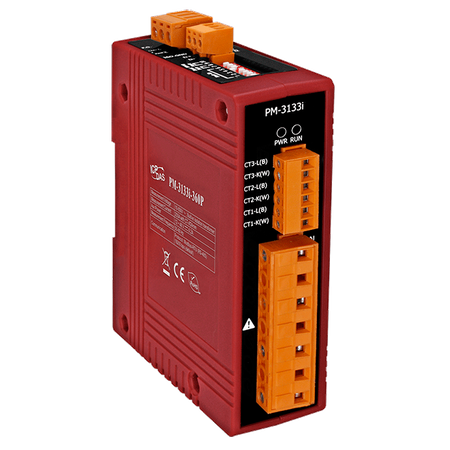

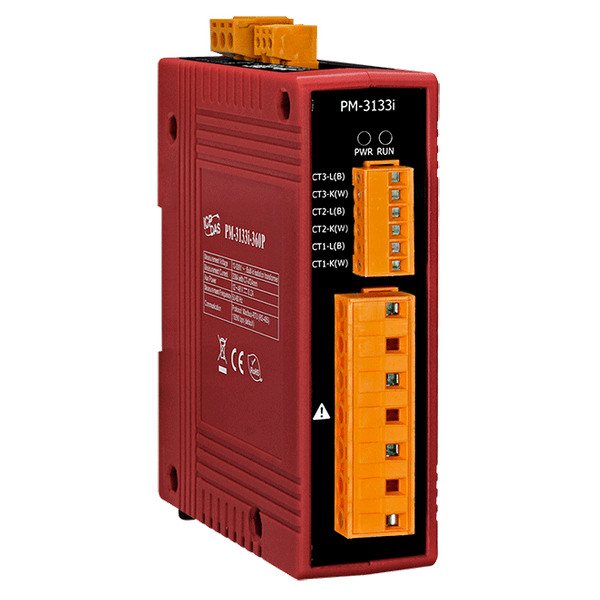

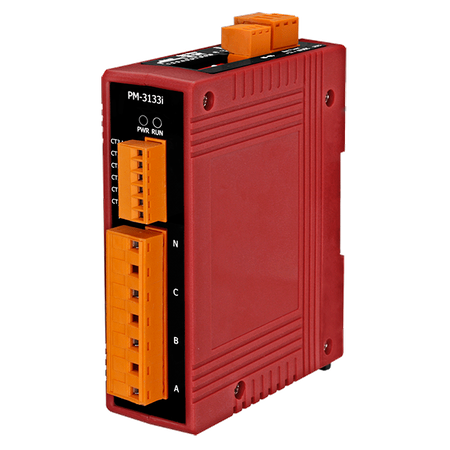

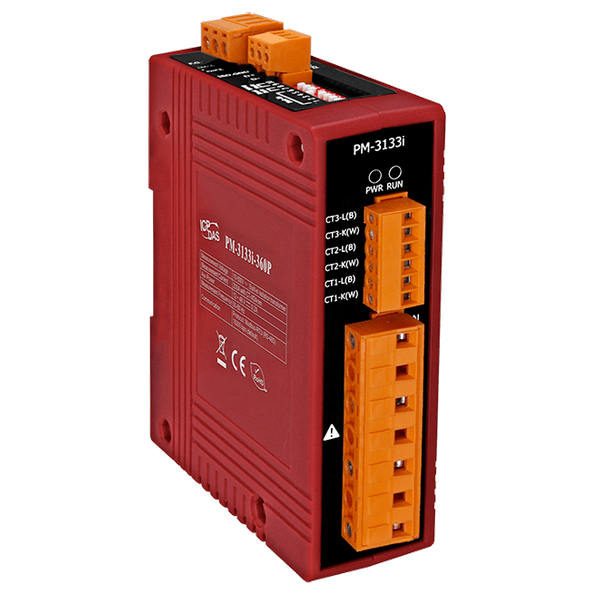

Name: PM-3133i-360P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowa Energia
• Pomiary mocy RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 300 A z różnymi przekładnikami prądowymi (CT)
• Izolowane pomiary napięcia do 600 V

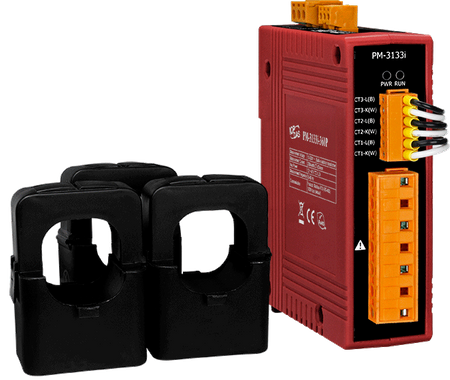

• Zaczepiane przekładniki prądowe (CT) dla łatwej instalacji
• Dokładność mocy lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Wiele formatów danych

Wprowadzenie

ICP DAS wprowadza najpotężniejsze, najbardziej opłacalne i zaawansowane inteligentne liczniki mocy serii PM-3133i, które umożliwiają dostęp do rzeczywistego zużycia energii w czasie rzeczywistym dla pomiarów mocy trójfazowej. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3133i może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, co pozwala użytkownikom uzyskiwać niezawodne i dokładne odczyty zużycia energii z monitorowanych urządzeń podczas pracy. Te kompaktowe i ekonomiczne liczniki mocy są wyposażone w rewolucyjne przewodowe przekładniki prądowe (CT) typu clip-on (różne typy, obsługują wejściowy prąd do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 600 VAC, co zapewnia kompatybilność na całym świecie. Wbudowana izolacja AC oznacza całkowitą izolację pomiędzy stroną pomiarową AC a stroną kontrolną.

Zastosowania

• Monitorowanie generatora
• Systemy dystrybucji rozdzielni
• Zarządzanie energią
• Analiza jakości mocy

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 600 V; built-in isolation transformer
AC Power Measurement: Input Current:	CTØ36 mm (0.3 A ~ 300 A)
AC Power Measurement: Input Frequency:	50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz)
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz)
AC Power Measurement: Data Update Rate:	1 Second
CT

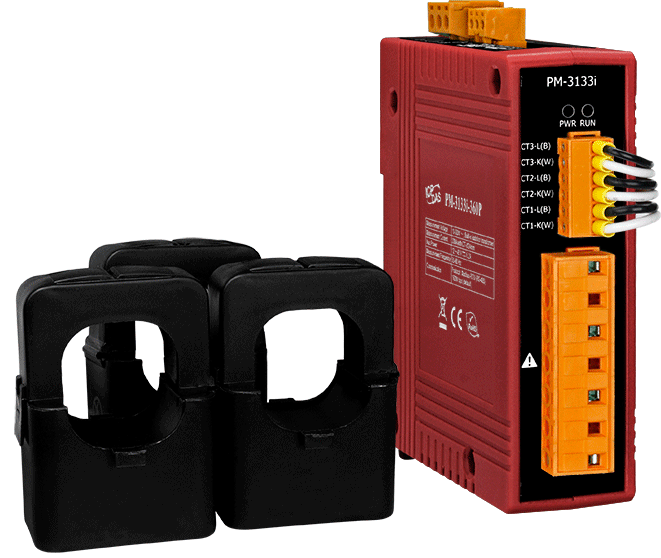

CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	300 A
CT: Inside Diameter:	36 mm
CT: Leading Cable:	4 m
Porty COM

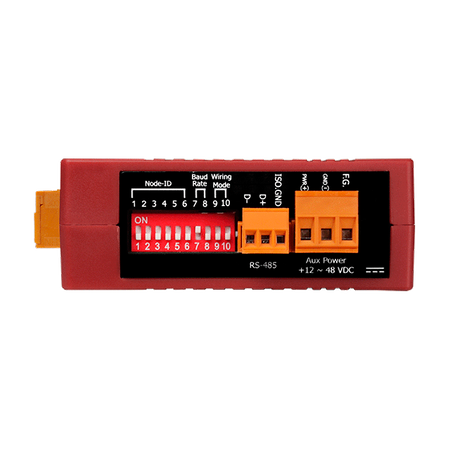

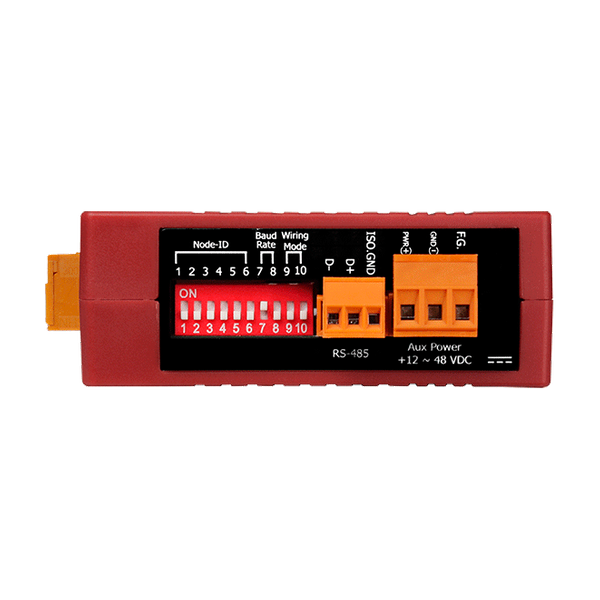

Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
