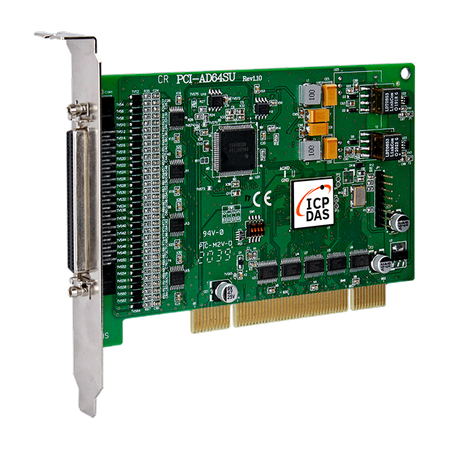

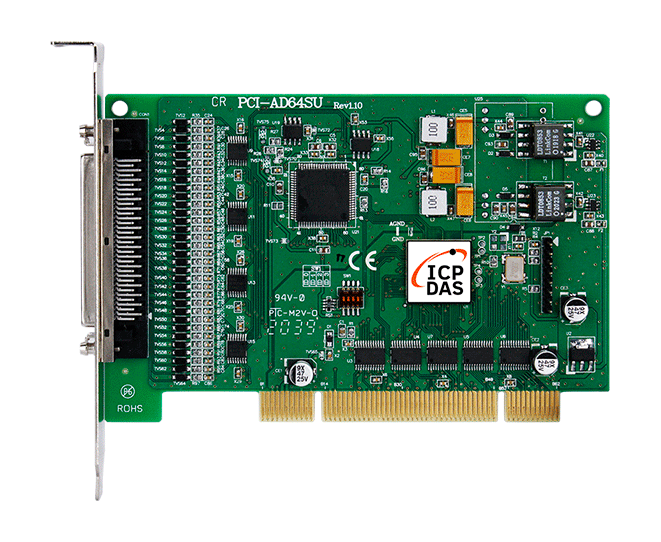

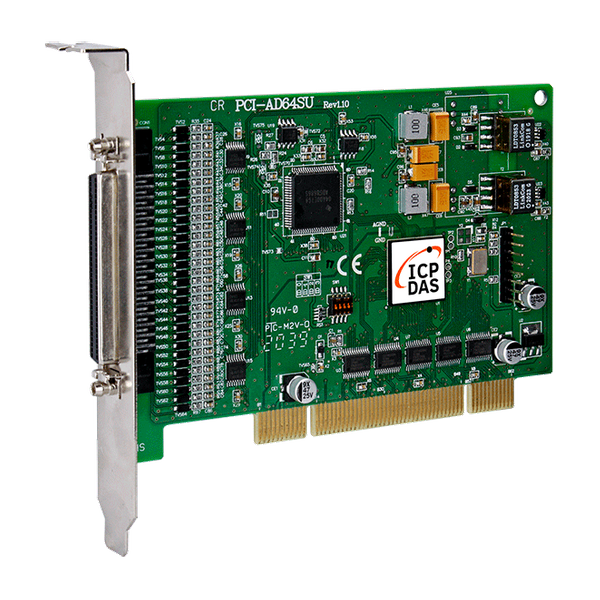

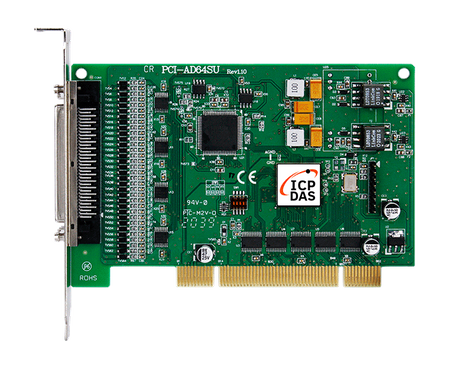

Name: PCI-AD64SU
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Uniwersalny interfejs PCI (3.3 V/5 V)
Obsługa identyfikacji karty (przełącznik SMD)
64 analogowe kanały wejściowe jedno-wejściowe/32 różnicowe

16-bitowy ADC z maks. częstotliwością próbkowania 1 MS/s
FIFO sprzętowe 4096-próbkowe dla danych wejściowych analogowych
Tryb wyzwalania AD: Programowy, Pacer
Transfer danych AD: Polling, Przerwanie

Wprowadzenie

PCI-AD64SU to karta wejść analogowych o wysokiej rozdzielczości i dużej liczbie kanałów dla uniwersalnej magistrali PCI. Jej częstotliwość próbkowania sięga 1 MS/s, a 16-bitowa rozdzielczość zapewnia moc potrzebną do większości zastosowań związanych z akwizycją danych. PCI-AD64SU zapewnia 64 jednokońcowe lub 32 różnicowe kanały wejściowe. Posiada również wbudowany bufor FIFO 4k dla danych wejściowych analogowych.

PCI-AD64SU zawiera również wbudowaną identyfikację karty, która umożliwia rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej karty PCI-AD64SU.

Akcesoria

Parametry techniczne:

Product Range:	PCI Multi-function
HARDWARE
Hardware: Card ID:	Yes (4-bit)
Hardware: Connector:	Female SCSI II 68-pin x 1
Wejście analogowe
Wejście analogowe: Kanały:	64 Single-ended/32 Diff erential
Wejście analogowe: Zakres:	Gain: 1, 2, 4, 8 , Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V
Wejście analogowe: Dokładność:	0.1% of FSR ±1 LSB @ 25°C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:	Fixed channel: 1 MS/s (Max.) , Scan channel: 250 kS/s (Max.)
Wejście analogowe: Ochrona przed przepięciem:	Ciągły ±35 Vp-p
Analog Input: FIFO Size:	4096 Samples
Magistrala PC
Magistrala PC: Typ:	3.3 V/5 V Universal PCI, 32-bit, 33 MHz
Power
Power: Consumption:	1 A @ +5 V (Max.)
Mechaniczny
Mechanical: Dimensions (mm):	146 X 120.5 X 21.6 (W x L x D)
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Humidity:	5 ~ 85% RH, Non-condensing
Status:	Available
