Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 32 optycznie izolowane kanały wejść cyfrowych
- 32 optycznie izolowane kanały wyjść cyfrowych (źródłowe, PNP)
- Obsługa odczytu stanu wyjścia (poziom rejestru)
- 3750 Vrms ochrona fotoizolacji
- Wbudowany konwerter DC/DC z izolacją 3000 VDC
- Obsługa identyfikacji karty (przełącznik SMD)
Wprowadzenie

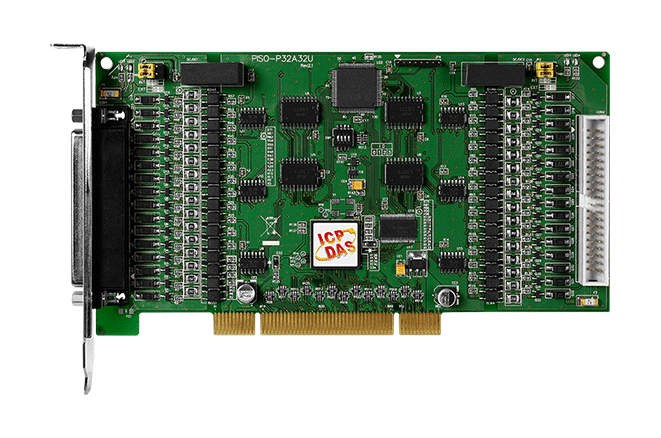

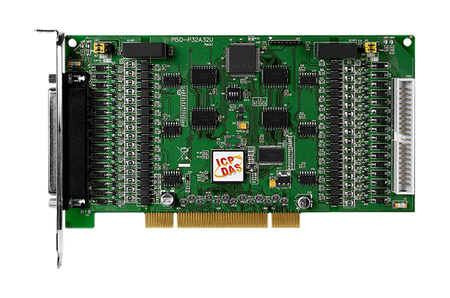

Uniwersalna karta PCI PISO-P32A32U-5V obsługuje szynę PCI 3.3 V/5 V. Te karty zapewniają 32 optycznie izolowane kanały DI oraz 32 optycznie izolowane kanały DO, podzielone na cztery izolowane banki. Każdy kanał DO zawiera tranzystor PNP oraz wbudowaną diodę tłumiącą dla obciążenia indukcyjnego. Izolowane kanały wejściowe 0-15 są przypisane do Grupy A, podczas gdy kanały 16-31 są przypisane do Grupy B. Izolowane kanały wyjściowe są przypisane do Grup C i D. Wejście fotokoplerowe dla PISO-P32A32U-5V może być zasilane przez wewnętrzne źródło prądu lub zewnętrzne zasilanie, podczas gdy wejście dla PISO-P32A32U-5V działa wyłącznie na zewnętrzne zasilanie.
Każdy kanał wyjścia cyfrowego zawiera tranzystor PNP oraz wbudowaną diodę tłumiącą dla obciążenia indukcyjnego. Izolowane kanały wejściowe 0-15 są przypisane do Grupy A, podczas gdy kanały 16-31 są przypisane do Grupy B. Izolowane kanały wyjściowe są przypisane do Grup C i D. Wejście fotokoplerowe dla PISO-P32A32-5V może być zasilane przez wewnętrzne źródło prądu lub zewnętrzne zasilanie, podczas gdy wejście dla PISO-P32A32U działa wyłącznie na zewnętrzne zasilanie.
PISO-P32A32U-5V zawiera również wbudowany przełącznik ID karty, który umożliwia rozpoznawanie karty za pomocą oprogramowania, jeśli w tym samym komputerze znajduje się więcej niż jedna karta.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X, razem z różnymi przykładowymi programami bazującymi na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom w szybkim i łatwym tworzeniu własnych aplikacji.
Każdy kanał wyjścia cyfrowego zawiera tranzystor PNP oraz wbudowaną diodę tłumiącą dla obciążenia indukcyjnego. Izolowane kanały wejściowe 0-15 są przypisane do Grupy A, podczas gdy kanały 16-31 są przypisane do Grupy B. Izolowane kanały wyjściowe są przypisane do Grup C i D. Wejście fotokoplerowe dla PISO-P32A32-5V może być zasilane przez wewnętrzne źródło prądu lub zewnętrzne zasilanie, podczas gdy wejście dla PISO-P32A32U działa wyłącznie na zewnętrzne zasilanie.
PISO-P32A32U-5V zawiera również wbudowany przełącznik ID karty, który umożliwia rozpoznawanie karty za pomocą oprogramowania, jeśli w tym samym komputerze znajduje się więcej niż jedna karta.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X, razem z różnymi przykładowymi programami bazującymi na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom w szybkim i łatwym tworzeniu własnych aplikacji.
Zastosowania
- Automatyka przemysłowa
- Testowanie produktów
- Automatyka laboratoryjna
Akcesoria
_accessories.png)
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) for Version 4.0 or above |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: 5 ~ 12 V (Min. 3.5 V; Max. 16 V) |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Open emitter |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source (PNP) |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | 100 mA/+30 V for each channel @ 100% duty |
| Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
