Name: EMP-9651-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Windows 10 IoT Enterprise (64-bit)
• Wyjście VGA i HDMI
• 2 porty Ethernet 10/100/1000M
• Redundantne wejście zasilania
• Synchronizowany ruch (E-GEAR, E-CAM)
• Wirtualne osie
• Wieloosiowa interpolacja liniowa
• Zintegrowany system sterowania

> Wbudowany drugi procesor, który wspiera technologię retencji komunikacji EtherCAT, zapewnia bezproblemową komunikację EtherCAT i nieprzerwaną realizację przepisu procesu nawet w przypadku awarii systemu operacyjnego lub programu.

Wprowadzenie

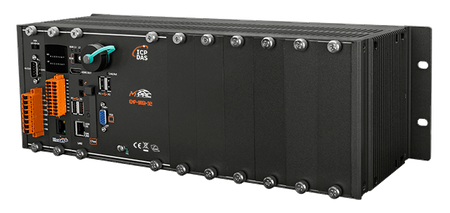

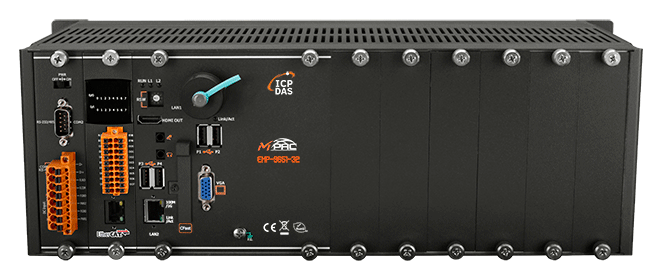

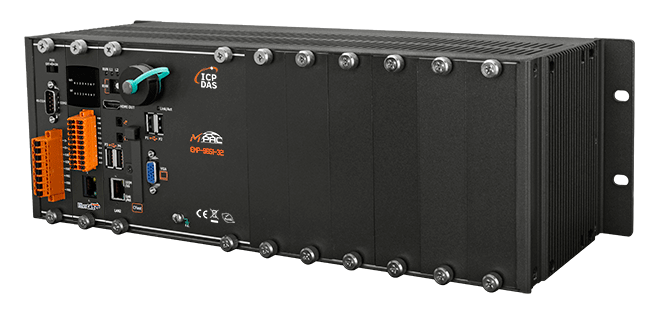

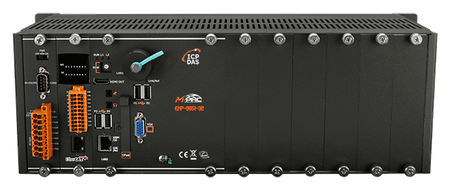

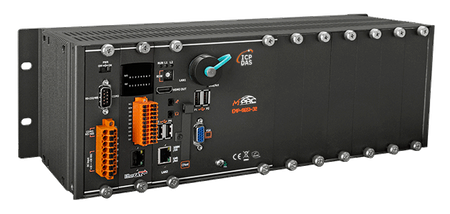

EMP-9651-32 to PAC oparty na Windows 10 IoT z preinstalowanym EtherCAT Masterem. Łączy jednostkę obliczeniową, wejścia/wyjścia oraz interfejs operatora w jednym urządzeniu, stanowiąc doskonałe rozwiązanie do integracji HMI, akwizycji danych i sterowania w indywidualnym PAC. Wyposażony jest w procesor Intel i5-8365UE oraz różnorodne złącza, w tym podwójny Gigabit Ethernet, VGA, port USB, interfejs RS-232 i RS-485.

Parametry techniczne:

Product Range:	PAC
Software
Software: OS:	Windows 10 IoT Enterprise (64-bit)
Software: Service:	IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script)
Software: Framework Support:	.Net Compact Framework 3.5 ~ 4.8
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net
Jednostka główna
Main Unit: CPU:	Intel® Core™ i5-8365UE Processor (1.6 ~ 4.1 GHz, 4C8T)
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	16 GB DDR4 SDRAM
Main Unit: Storage:	32 GB CFast card , 64 GB SSD
Main Unit: Non-Volatile Memory:	128 KB MRAM , 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA, HDMI
Display: Resolution:	VGA 1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3) , HDMI 2560 x 1600 @ 24bpp
Wskaźniki LED
LED Indicators: Status:	1 x System , 2 x Programmable
Interpolacja
Interpolation: Circular:	Any 2- or 3-axis
Interpolation: Helical:	Any 3-axis
Interpolation: Linear:	Any 2- or 32-axis
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:	+19V ~ +24V
Wejście cyfrowe: OFF Poziom napięcia:	+11V Max.
Wejście cyfrowe: Izolacja:	3000VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+24V
Wyjście cyfrowe: Prąd obciążenia:	100 mA/ch
Wyjście cyfrowe: Izolacja:	3000Vrms
Rozszerzenie I/O
I/O Expansion: I/O Type:	e9K, I-9K, I-97K series
I/O Expansion: Slots:	6
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-485 (izolowany 3000 VDC) , 1 x RS-232/RS-485 (3000 VDC Isolated)
USB
USB: Porty:	4 x USB 2.0
EtherCAT
EtherCAT: Ports:	1 x RJ-45
EtherCAT: No. of Axes:	Max. 32
EtherCAT: No. of Nodes:	Max.512
EtherCAT: Data Transfer Medium:	Ethernet Cable (Min. CAT 5e), Shielded
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated)
Power: Redundant Power Inputs:	Yes
Power: Consumption:	18.5 W
Mechaniczny
Mechanical: Dimensions (mm):	422 x 164 x 133 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +60 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
