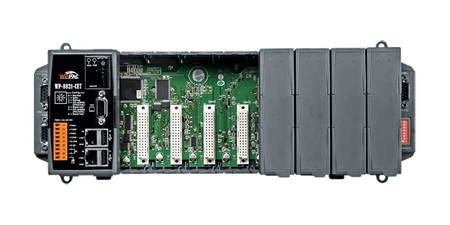

Name: WP-8821-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8, 1 GHz CPU
• Windows CE 7.0
• Zwarcie czasowe rzeczywiste
• Bogate wsparcie oprogramowania
• Różne pamięci i magazyny danych
‣ 512 MB SDRAM i 256 MB Flash
‣ 16 KB FRAM i 512 KB MRAM do zatrzymania danych
‣ 1 x gniazdo microSD z jedną kartą microSD
• Różne interfejsy komunikacyjne
‣ 2 x porty Ethernet 10/100/1000BASE-T
‣ 4 x porty szeregowe (RS-232/485)
‣ 2 x USB 2.0 (host)
• Wbudowany port VGA
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy numer seryjny sprzętu do ochrony oprogramowania
• 8 x Sloty rozszerzeń I/O
• 2 x Wskaźniki LED
• Wbudowany podwójny zegar Watchdog
• Redundantne wejście zasilania
• Zakres temperatur pracy: -25 ~ +75 °C

Wprowadzenie

WP-8821-CE7 to nowej generacji programowalny kontroler automatyki (PAC) firmy ICP DAS, oparty na systemie Windows CE 7.0. Każdy WP-8821-CE7 jest wyposażony w procesor Cortex-A8 (1.0 GHz), działający na systemie operacyjnym Windows CE 7.0, z różnorodnymi portami wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz 8 gniazdami rozszerzeń I/O, które mogą być używane do integracji wysokowydajnych modułów I-8K (typ równoległy) i I-87K (typ szeregowy). System operacyjny Windows CE 7.0 posiada wiele zalet, w tym zdolność do czasowo-rzeczywistego działania, mały rozmiar rdzenia, szybkie uruchamianie, głębsze poziomy obsługi przerwań, osiągalną kontrolę deterministyczną oraz niskie koszty. Dzięki zastosowaniu Windows CE 7.0, WP-8821-CE7 ma możliwość uruchamiania oprogramowania sterującego typu PC, takiego jak Visual Basic.NET, Visual C#, Visual C++, oprogramowanie SCADA, Soft PLC itd.

Parametry techniczne:

Sloty rozszerzeń:	8
Product Range:	WP-8000-CE7/WP-8000
Software
Software: OS:	Windows CE 7.0
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	256 MB Flash, 4 GB miicroSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	512 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	800 x 600, 1024 x 768
Wskaźniki LED
LED Indicators: Status:	1x Power, 1 x System/Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	8
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
HMI: DIP Switch:	8-bit for address
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
USB
USB: Porty:	2 x USB 2.0
Power
Power: Capacity:	1.2 A, 5 V supply to CPU and backplane, 4.8 A, 5 V supply to I/O expansion slots, total 30 W
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes, with one power relay (1 A @ 24 VDC) for alarm
Power: Consumption:	9.6 W (0.4 A @ 24 VDC)
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	355 x 132 x 111 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Mechanical: Ingress Protection Rating:	IP30
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
