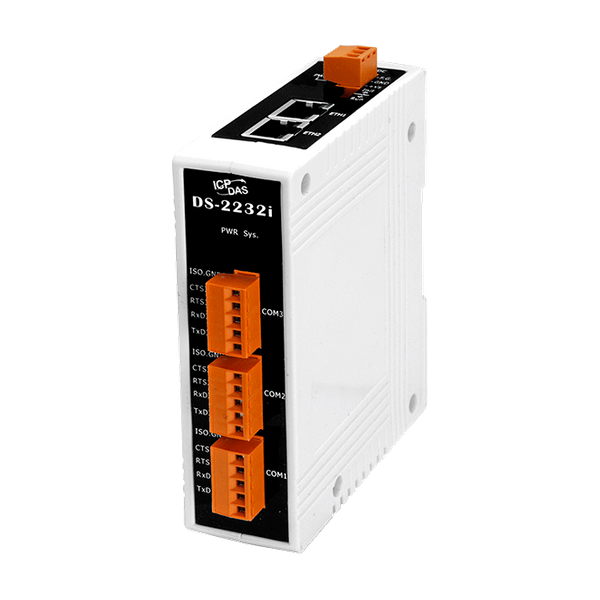

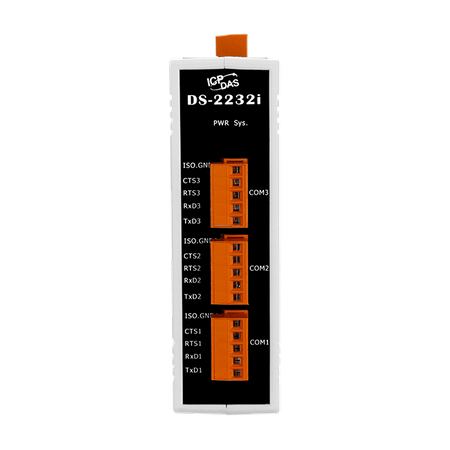

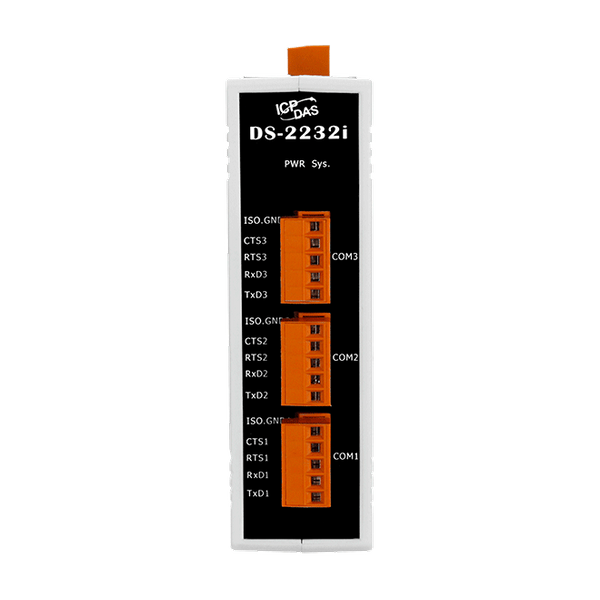

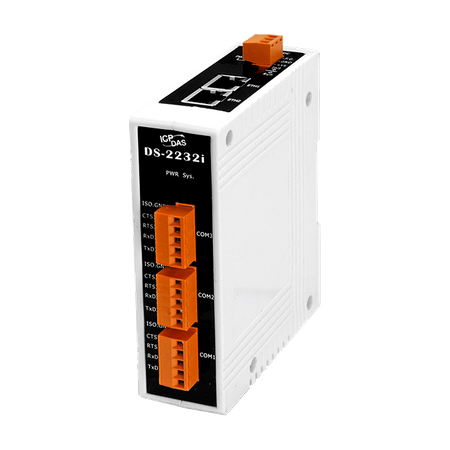

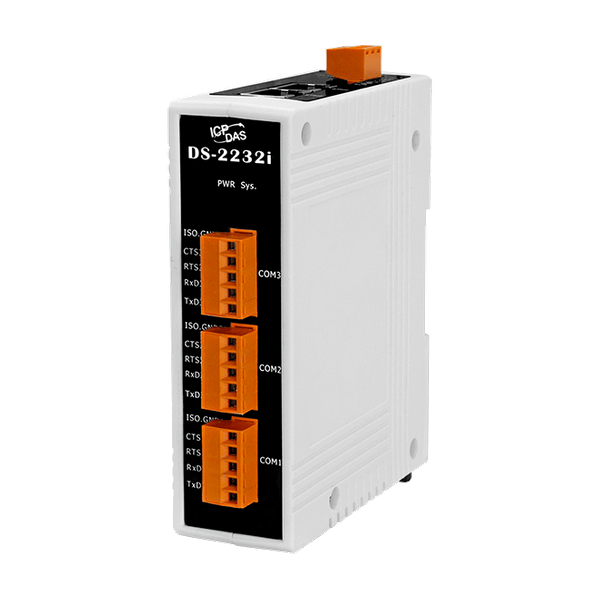

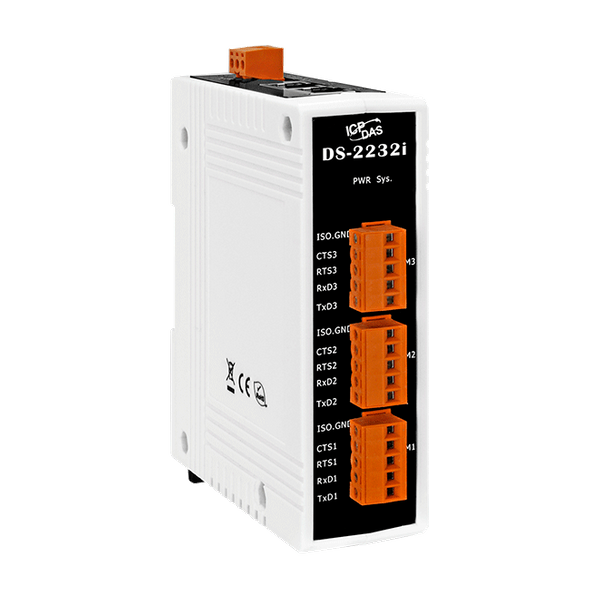

DS-2232i

Seria DS-2200 to serwery urządzeń transmisji szeregowej na Ethernet zaprojektowane do dodawania łączności Ethernet i internetowej do dowolnego urządzenia RS-232/422/485 oraz do eliminacji ograniczeń długości kabla w starych systemach komunikacji szeregowej. Dzięki wykorzystaniu narzędzia VxComm, wbudowany port COM serii DS-2200 może być wirtualizowany do standardowego portu COM w systemie Windows, umożliwiając użytkownikom transparentny dostęp do urządzeń szeregowych przez Internet/Ethernet bez konieczności modyfikacji oprogramowania.

Narzędzie VxComm wspiera najpopularniejsze systemy operacyjne na świecie, w tym 32-bitowe i 64-bitowe wersje Windows 7 SP1/10/2012/2016. Wirtualny port COM działa transparentnie i jest niezależny od protokołu, umożliwiając doskonałą integrację z aktualnym centralnym komputerem. Narzędzie zapewnia łatwy interfejs konfiguracyjny, który można wykorzystać do szybkiego tworzenia i mapowania wirtualnych portów COM do jednego lub kilku modułów serii DS-2200. Ponadto, narzędzie zawiera wbudowany program terminalowy, dzięki czemu użytkownicy mogą łatwo wysyłać/odbierać polecenia/dane poprzez program terminalowy do testowania.

Serwery urządzeń DS-2200 mogą być używane do tworzenia aplikacji połączeń parami (mostek szeregowy lub tunel szeregowy) i mogą przekazywać dane przez TCP/IP między dwoma urządzeniami szeregowymi, co jest przydatne przy łączeniu komputerów, serwerów lub innych urządzeń szeregowych, które same nie posiadają możliwości Ethernetu. Dzięki niezależności od protokołu i elastyczności, DS-2200 spełnia wymagania praktycznie każdej aplikacji sieciowej.

DS-2200 wyposażono w wydajny 32-bitowy MCU, umożliwiający efektywne zarządzanie ruchem sieciowym. Posiada także wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania, pozwalający użytkownikom na modyfikację ustawień modułu, w tym DHCP/Static IP, brama/maska oraz porty szeregowe.

Moduł zawiera podwójny watchdog: watchdog CPU (dla funkcji sprzętowych) oraz watchdog hosta (dla funkcji programowych). Watchdog CPU automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, podczas gdy watchdog hosta automatycznie resetuje CPU, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez określony czas (timeout systemowy). Podwójny watchdog to ważna funkcja, która zapewnia ciągłą pracę modułu nawet w trudnych warunkach. Dodatkowo, seria DS-2200 (wersja 'i') oferuje izolację 3000 VDC i ochronę ESD na poziomie +/-4 kV, co chroni moduł oraz urządzenia przed nagłymi i chwilowymi prądami elektrycznymi.

Dzięki 2 portom Ethernet, DS-2200 umożliwia połączenie typu daisy chain, co pozwala na elastyczne rozmieszczenie urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł DS-2200 oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasa 1), wykorzystując standardowy kabel Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. W przypadku braku przełącznika PoE na miejscu, moduł akceptuje również zasilanie z bloku terminalowego DC.
