Główne cechy
- 10 wejść analogowych
- Zapewnia stabilną i spójną temperaturę wyjściową
- Wejścia prądowe, napięciowe i termoparowe
- Wysoka ochrona przed przepięciami
- Wysoka ochrona przed napięciem wspólnym
- Indywidualna konfiguracja kanałów
- Wykrywanie otwartych termopar
- Wbudowany podwójny watchdog
Wprowadzenie
Moduł I-7018Z/M-7018Z to 10-kanałowy uniwersalny moduł wejść analogowych z interfejsem RS-485, zaprojektowany specjalnie do niezwykle precyzyjnego pomiaru termopar. Moduł posiada automatyczną kompensację zimnego złącza dla każdego kanału, co zapewnia spójne wyjście temperatury oraz stabilne dane temperaturowe w terenie. Innowacyjny design ulepszonego modelu gwarantuje większą dokładność pomiaru termopar w porównaniu do wcześniejszych wersji. Oprócz wejść termoparowych, I-7018Z/M-7018Z obsługuje również wejścia napięciowe i prądowe. Zakres wejść napięciowych może wynosić od +/-15 mV do +/-2.5 V. Do pojedynczego modułu można podłączyć nawet 10 różnych typów wejść analogowych. Moduł posiada ochronę przed przepięciami do 240 Vrms. Również zapewnia wykrywanie otwartych przewodów dla kanałów termopar i wejść +4 ~ +20 mA. Model M-7018Z oferuje dodatkowe wsparcie dla protokołów Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, przy zachowaniu tych samych specyfikacji sprzętowych co model I-7018Z.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
| Analog Input: Sensor Type: | Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (requires an optional external 125 Ω resistor) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | > 400 kΩ |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For Thermocouple (Software Selectable, *Note1) and 4 ~ 20 mA |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.0 W |
Mechaniczny | |

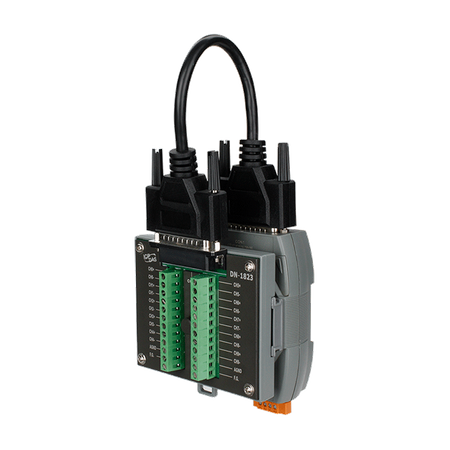

| Mechanical: Dimensions (mm): | I-7018Z: 73 x 116 x 35 (W x L x H) ,
DN-1823: 103 x 100 x 27 (W x L x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available soon |
