Główne cechy
- Serwer WWW do konfiguracji
- Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
- 2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w kaskadzie
- Wspiera podwójny watchdog
- Połączenie pary I/O (Push and Pull)
- Wbudowane I/O
- 8 różnicowych lub 16 jednokońcówkowych wejść analogowych
Wprowadzenie

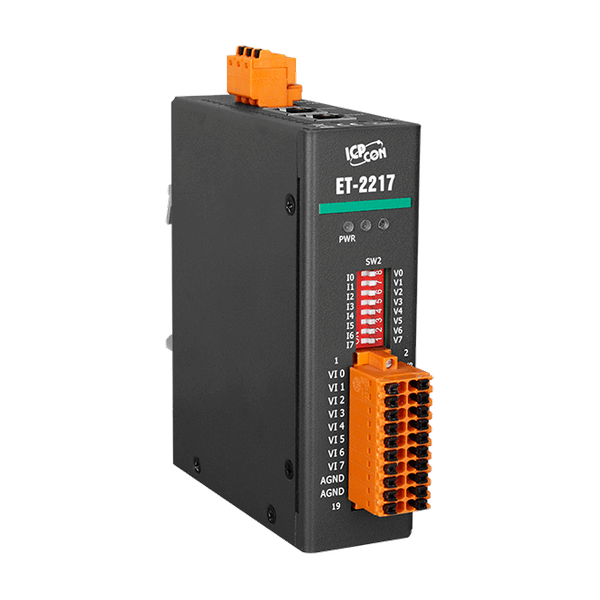

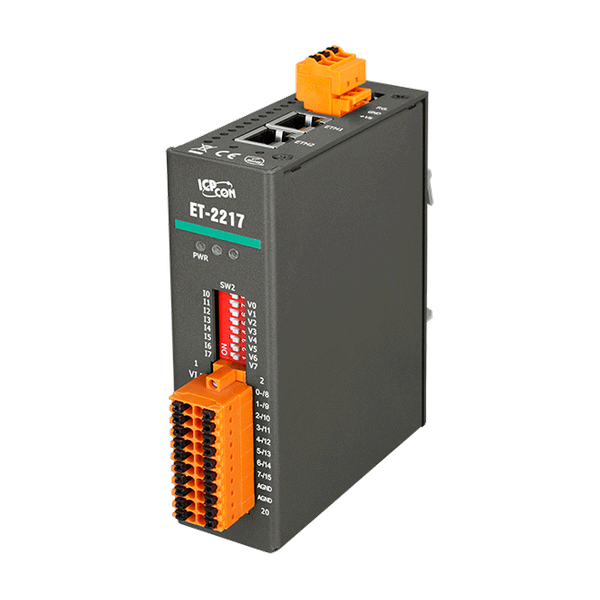

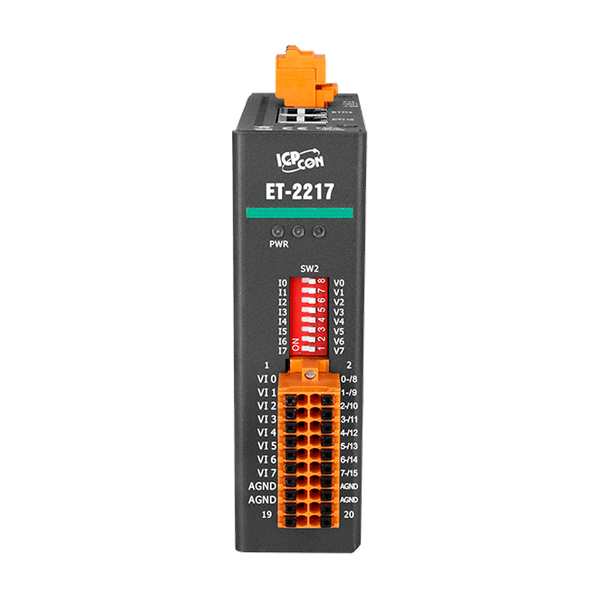

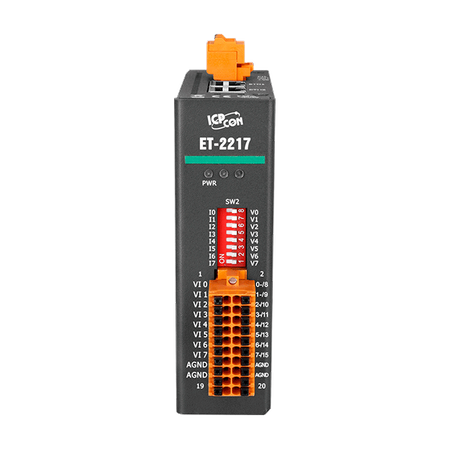

ET-2217 to moduł z 8 kanałami różnicowymi lub 16 kanałami jednokońcówkowymi wejść analogowych. Wszystkie kanały wejść analogowych mogą być indywidualnie konfigurowane z zakresami wejść, w tym ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, 0 ~ 20 mA, 4 ~ 20 mA i ±20 mA. Moduł może być ustawiony jako wejścia napięcia lub prądu za pomocą przełącznika DIP, zapewniając do 120 VDC ochrony przed przepięciem oraz 50 mA ochrony przed przetężeniem przy 110 VDC/VAC.
Szybkość próbkowania ET-2117 może być ustawiona na tryb szybki (200 Hz) lub tryb normalny (20 Hz) do rejestrowania wartości napięcia i prądu. Moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.
ET-2217 wspiera protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem MQTT Broker może publikować aktualne statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia między modułem a brokerem podczas komunikacji, jego mechanizm ponownego łączenia może automatycznie przywrócić połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2217 wspiera specyfikację SNMP V2c, umożliwiając transmitowanie informacji o module i I/O do urządzeń lub oprogramowania zarządzającego siecią SNMP (SNMP Network Management Software). To pozwala administratorom monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów przy zmianach statusów I/O lub podczas restartów, informując ich na bieżąco o stanach kanałów.
Szybkość próbkowania ET-2117 może być ustawiona na tryb szybki (200 Hz) lub tryb normalny (20 Hz) do rejestrowania wartości napięcia i prądu. Moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.
ET-2217 wspiera protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem MQTT Broker może publikować aktualne statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia między modułem a brokerem podczas komunikacji, jego mechanizm ponownego łączenia może automatycznie przywrócić połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2217 wspiera specyfikację SNMP V2c, umożliwiając transmitowanie informacji o module i I/O do urządzeń lub oprogramowania zarządzającego siecią SNMP (SNMP Network Management Software). To pozwala administratorom monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów przy zmianach statusów I/O lub podczas restartów, informując ich na bieżąco o stanach kanałów.
Zastosowania
• Automatyzacja fabryk
• Automatyzacja maszyn
• Automatyzacja budynków
• Diagnostyka zdalna i konserwacja
• Sprzęt testujący
• Automatyzacja maszyn
• Automatyzacja budynków
• Diagnostyka zdalna i konserwacja
• Sprzęt testujący
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential or 16 Single-ended |
| Wejście analogowe: Typ: | Voltage, Current ,
(DIP switch selectable) |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 20 Hz (total channels) ,
Fast Mode: 200 Hz (total channels) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ (Differential), 1 MΩ (Single-ended) ,
Current: 137 Ω (Differential) |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
ETHERNET | |

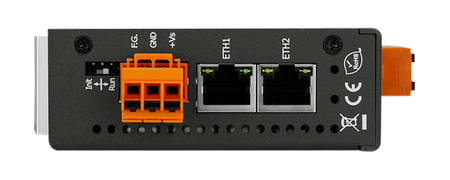

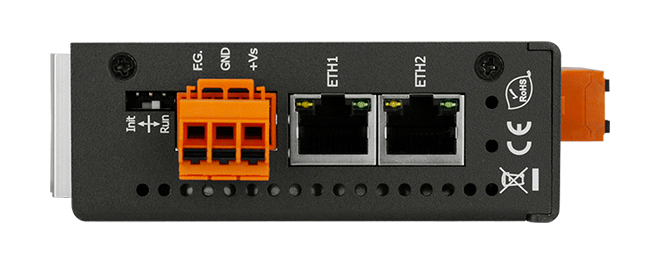

| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.3 W (max.) |
| Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 33 x 127 x 117 (W x L x H) |

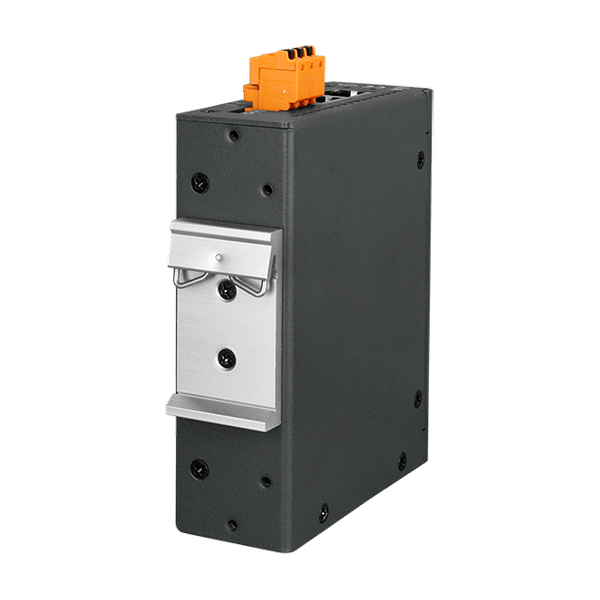

| Mechanical: Installation: | DIN-Rail mounting / Wall mounting (Optional ASO-0015) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
