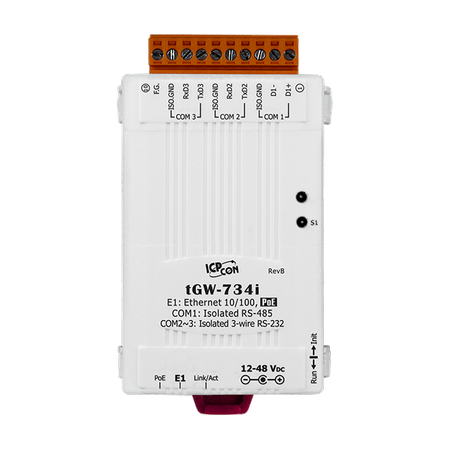

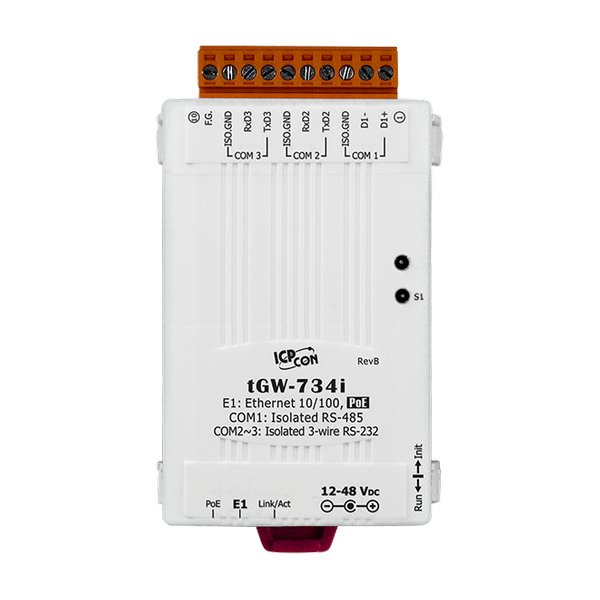

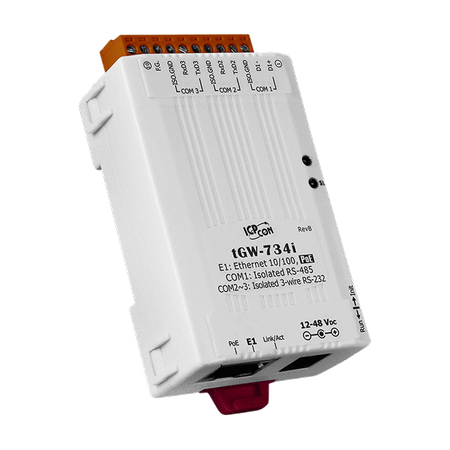

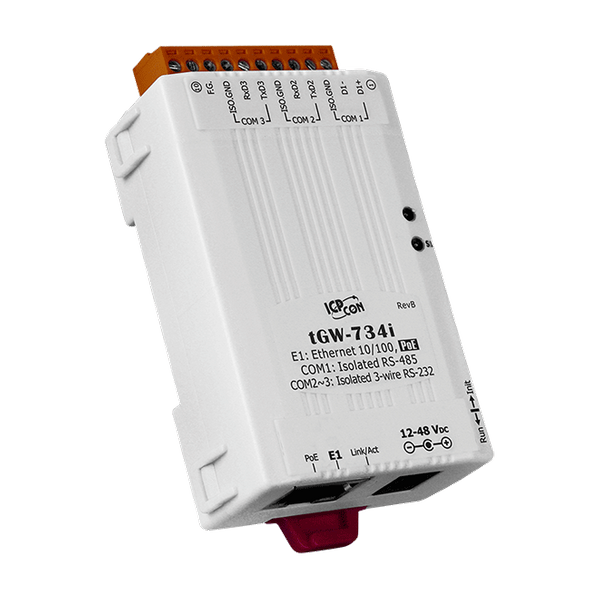

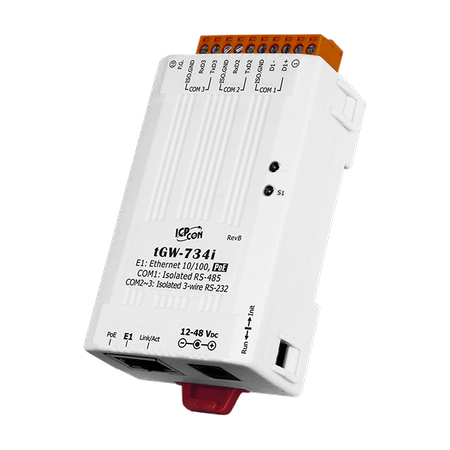

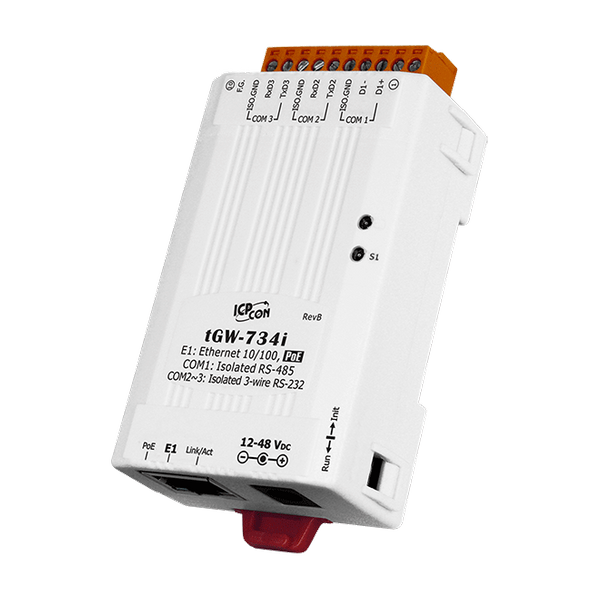

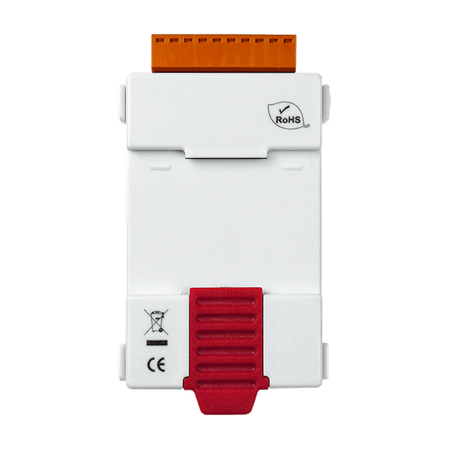

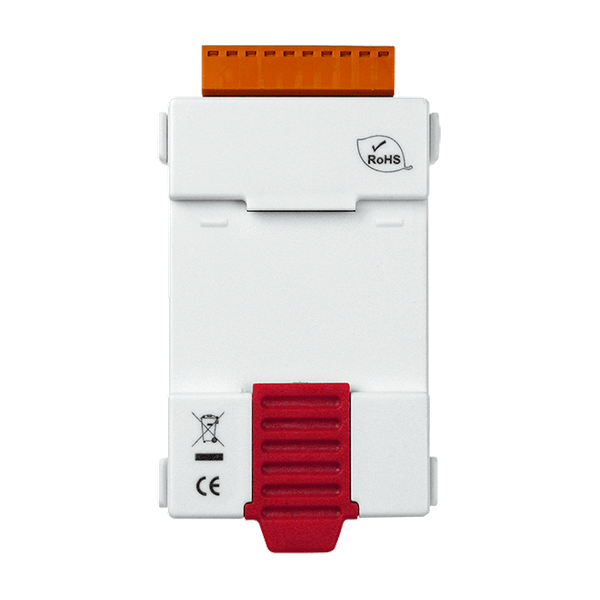

Name: tGW-734i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. liczba połączeń TCP (master) na port szeregowy: 32
Funkcja cache odczytu zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje responder UDP do wykrywania urządzeń (UDP Search)
Konfiguracja sieci statyczny IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Umożliwia automatyczną kontrolę kierunków RS-485

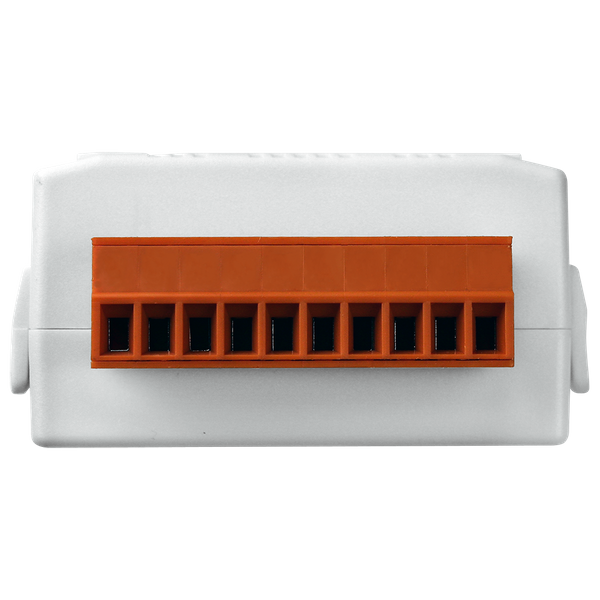

Złącze blokowe do łatwego okablowania
Koszt-efektywna brama Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej spotykanym środkiem łączenia urządzeń elektronicznych przemysłowych. Modbus pozwala na komunikację pomiędzy wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem mierzącym temperaturę i wilgotność oraz przesyłającym wyniki do komputera. Modbus jest często używany do łączenia komputera kontrolującego z zdalnym terminalem (RTU) w systemach SCADA.

tGW-700 to brama Modbus TCP na RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla starszych urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji połączenia parowego (jak również aplikacji mostu szeregowego lub tunelu szeregowego), a następnie przekierowywać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII i nieposiadających własnej możliwości Ethernet.

Funkcja cache odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne kontrolery master HMI/SCADA wysyłają te same żądania do tego samego urządzenia slave RTU, odpowiedź z cache jest zwracana natychmiast. Ta funkcja znacznie redukuje obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i zwiększa stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł również akceptuje zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany do ultra niskiego zużycia energii, co pozwala na redukcję ukrytych kosztów wynikających ze wzrastających cen paliw i energii elektrycznej, zwłaszcza gdy masz zainstalowaną dużą liczbę modułów. Zmniejszenie ilości zużywanej energii przez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyka fabryczna, budynkowa i domowa Zdalna diagnoza i zarządzanie Monitorowanie solarne
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

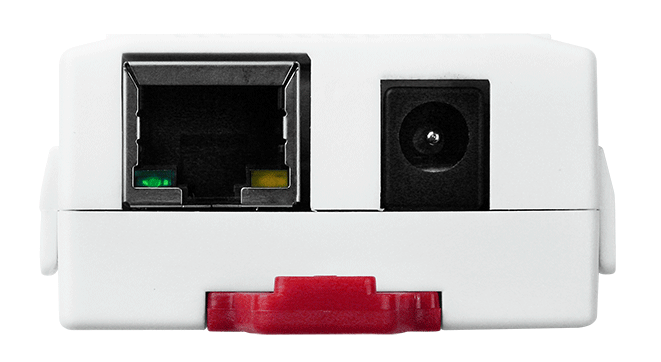

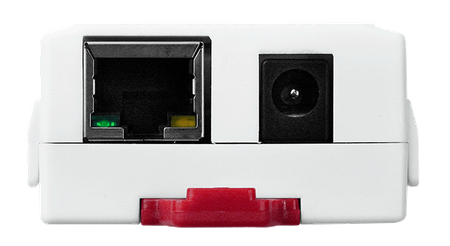

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x RS-485 (izolacja sygnału 3000 VDC) , 2 x 3-przewodowy RS-232 (izolacja sygnału 3000 VDC)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
