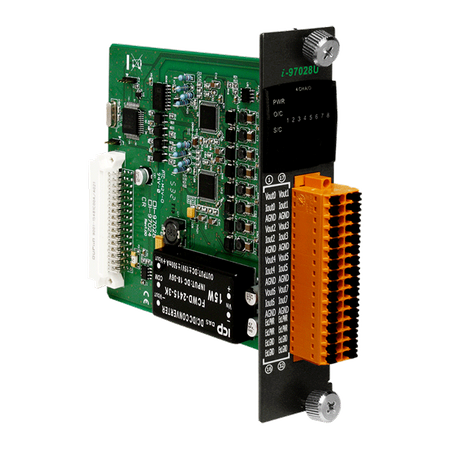

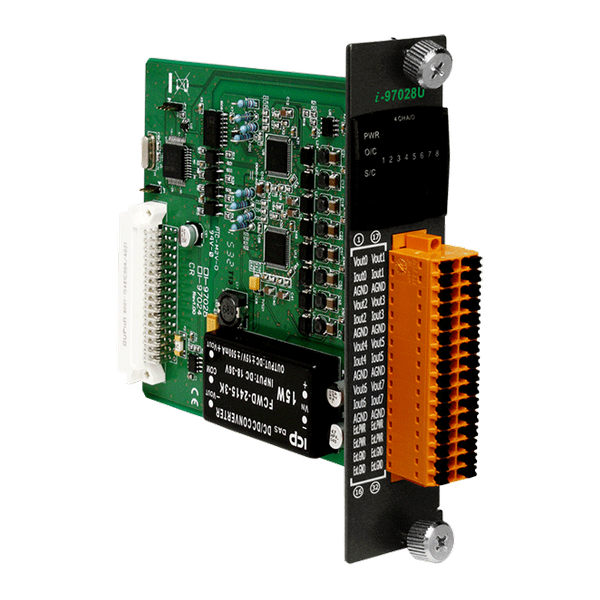

Name: I-97028U
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe wyjście napięciowe lub prądowe
• Konfiguracja indywidualna dla każdego kanału
• Wykrywanie przerwania przewodu dla wyjścia prądowego
• Odporność na zakłócenia RF
• Ochrona przed zwarciem
• Wartość początkowa
• Wartość bezpieczna

Wprowadzenie

Moduł I-97028U to moduły wyjść analogowych typu źródłowego, oferujące 8 jedno-znacznikowych kanałów wyjściowych. Każdy kanał może być zaprogramowany na indywidualny zakres wyjściowy 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, +4 ~ +20 mA lub 0 ~ +20 mA. Dostępne jest wykrywanie przerwania przewodu dla wyjścia +4 ~ +20 mA. Moduł obejmuje również opcje konfigurowania wartości początkowych i bezpiecznych. I-97028U zapewnia poziom odporności na zakłócenia RF zgodny ze standardem IEC 61000-4-3, a także ochronę ESD na poziomie 4 kV oraz izolację między modułami na poziomie 3000 VDC.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: RS Immunity (IEC 61000-4-3):	3 V/m, 80 MHz ~ 1 GHz
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x Analog Output Fault
Wyjście analogowe
Wyjście analogowe: Kanały:	8
Wyjście analogowe: Zakres:	0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC, 0 ~ +20 mA, +4 ~ +20 mA
Wyjście analogowe: Rozdzielczość:	16-bitowy
Wyjście analogowe: Dokładność:	±0.02% of FSR
Analog Output: Zero Drift:	±0.2 μV/°C
Analog Output: Span Drift:	±25 ppm/°C
Analog Output: Short Circuit Protection:	Yes
Analog Output: DA Output Response Time:	10 ms per channel
Analog Output: Programmable Output Slope:	Voltage: 0.0625 ~ 512 V/Second , Current: 0.125 ~ 1024 mA/Second
Analog Output: Current Output Wiring:	Source
Analog Output: Open Wire Detection:	Yes, +4 ~ +20 mA
Analog Output: Voltage Output Capability:	1000 Ω
Analog Output: Power-on Value:	Yes
Analog Output: Safe Value:	Yes
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	0.7 W Max.
Power: Powered from Terminal Block:	Yes, 15 ~ 30 VDC
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
