Główne cechy
• Obsługa protokołów OPC UA Server/Client oraz MQTT Client.
• Obsługa RESTful API przez HTTP i HTTPS.
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API.
• Obsługa skalowania do konwersji sygnałów analogowych.
• Obsługa ustawień reguł funkcji logicznych: IF, THEN, ELSE.
• Obsługa harmonogramu: wykonywanie ustawionych reguł o określonym czasie.
• Obsługa dziennika zdarzeń: rejestrowanie zmian I/O dla śledzenia urządzeń.
• Obsługa oprogramowania do zarządzania chmurą IoTstar.
• Wbudowany serwer WWW zapewniający interfejs użytkownika WWW.
• Kanały I/O: 2 x DI, 2 x DO, 6 x AI, 2 x AO.
• Podwójny port Ethernetowy do topologii łańcuchowej.
• Zgodność z IEEE 802.3af dla zasilania przez Ethernet (PoE).
Wprowadzenie

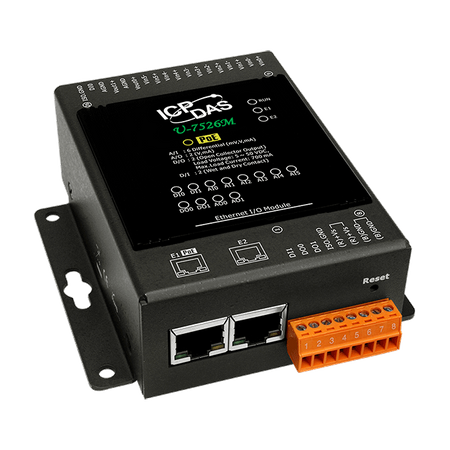

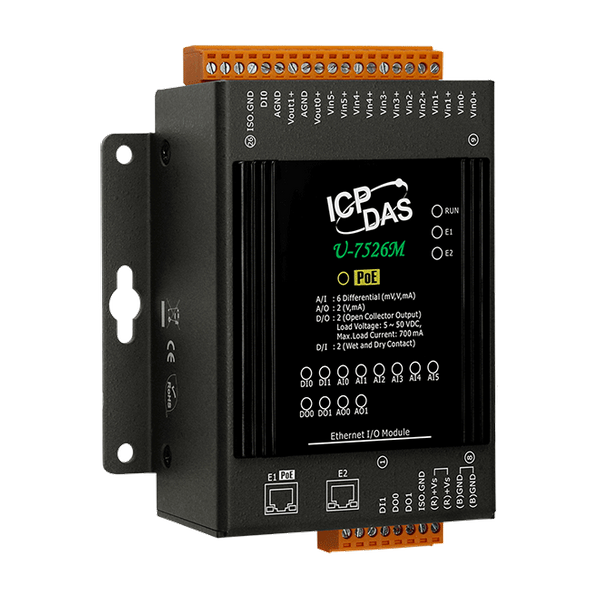

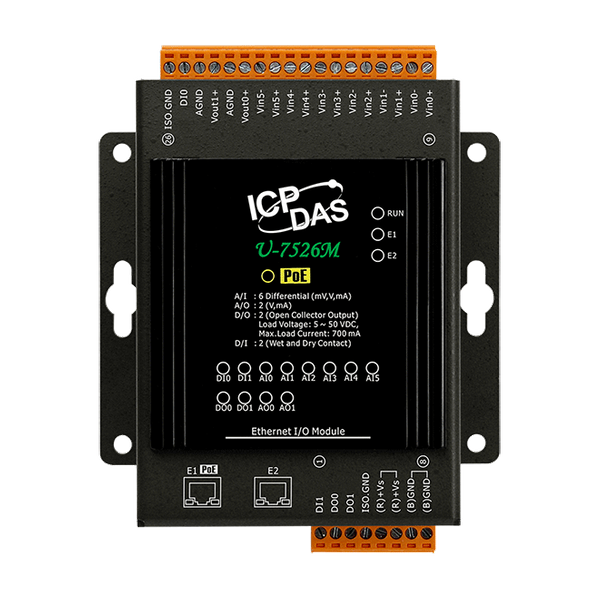

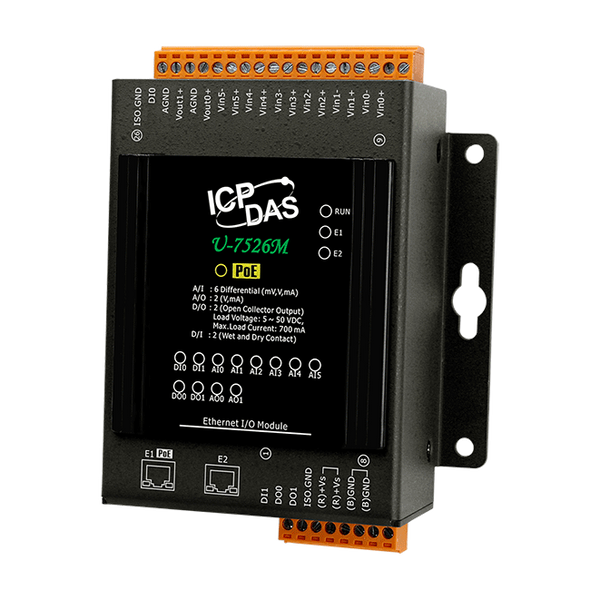

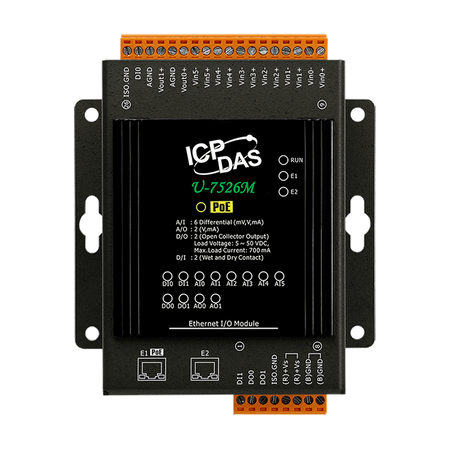

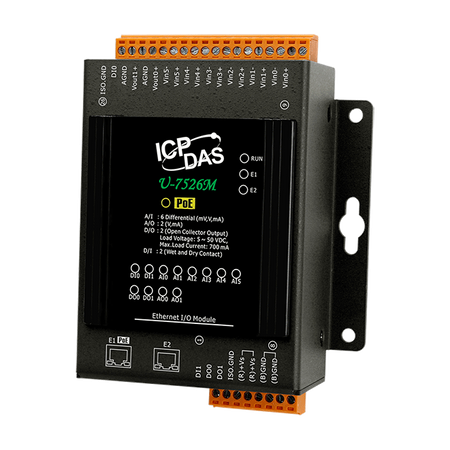

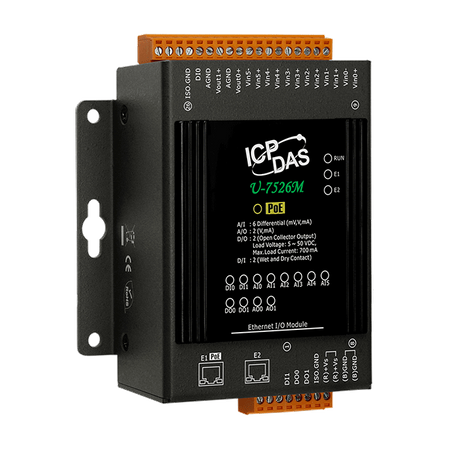

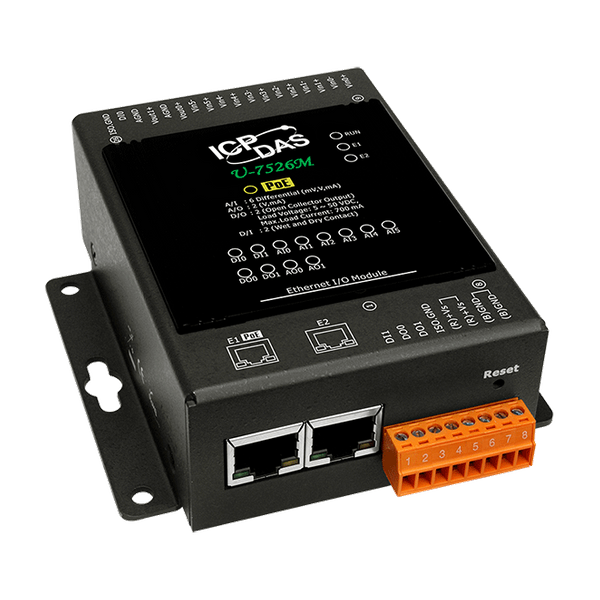

U-7526M to moduł wejść/wyjść UA, który oferuje 2 kanały wejść cyfrowych, 2 kanały wyjść cyfrowych, 6 kanałów wejść analogowych oraz 2 kanały wyjść analogowych. Moduł ma wbudowany dwupasmowy przełącznik Ethernetowy umożliwiający implementację topologii łańcuchowej, co znacznie upraszcza połączenia kablowe oraz redukuje koszty kabli i przełączników. Urządzenie jest zgodne z specyfikacją Power over Ethernet (PoE) według normy IEEE 802.3af (Klasa 2). Umożliwia zasilanie z sieci Ethernet za pomocą pary przewodów Ethernetowych, co zapewnia większą elastyczność i efektywność, upraszczając projekt systemu, oszczędzając miejsce oraz redukując ilość kabli i gniazdek zasilających. Moduł oferuje interfejs użytkownika WWW do konfigurowania, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O za pomocą przeglądarki internetowej, co jest łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej UA I/O wspiera protokoły OPC UA Server/Client, MQTT Client oraz RESTful API (można je wykonywać jednocześnie). Użytkownicy mogą wybrać tryb sieciowy w zależności od swoich potrzeb, aby przesyłać wartości z wbudowanych kanałów I/O do systemu chmurowego lub polowego systemu sterującego do wyświetlania, analizy lub opracowywania strategii. Wspiera skalowanie, co pozwala na konwersję sygnału analogowego na bardziej czytelną wartość. Wspiera ustawienia reguł funkcji logicznych IF, THEN, ELSE, umożliwiając ustanowienie warunków i akcji logicznych dla I/O i punktu wirtualnego; zapewnia funkcję harmonogramu do wykonywania zestawionych reguł o określonym czasie; oraz wspiera funkcję RESTful API, umożliwiając odczyt/zapis I/O i punktu wirtualnego przez HTTP lub HTTPS.
Zastosowania
Kliknij, aby zobaczyć Wprowadzenie do
Parametry techniczne:
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 6 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current |
| Wejście analogowe: Zakres: | ±500 mV, ±1V, ±5 V, ±10 V ,
0 to 20 mA, ±20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 samples/second (Total) ,
Fast Mode: 50 samples/second (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | Voltage, Current |
| Wyjście analogowe: Zakres: | +0 to +5 VDC, ±5 VDC, +0 to +10 VDC, ,
±10 VDC, 0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 2 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +1 VDC (max.) |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +3.5 to +30 VDC |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500m (max.) |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +30 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 5.2 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
