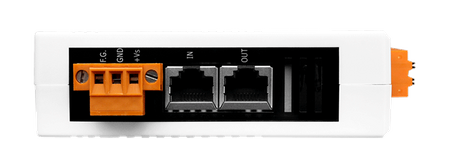

Name: ECAT-2045-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Przetwarzanie na bieżąco: EtherCAT
Potężny MCU obsługujący wydajny ruch sieciowy
2 x interfejs RJ-45
Odległość między stacjami do 100 m (100BASE-TX)
Wsparcie dla połączeń łańcuchowych
Zweryfikowane narzędzie testowe zgodności EtherCAT
Odłączalny blok terminalowy
Wskaźniki LED dla stanu wyjścia
Wbudowane 32 wyjścia cyfrowe
Zgodność z RoHS
Ochrona ESD 4 KV na kanał

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i zainstalowany poprzez połączenie łańcuchowe, co zapewnia elastyczność w instalacji urządzeń i redukuje koszty infrastruktury oraz eksploatacji. Wszystkie moduły mogą być wdrożone w topologiach sieciowych takich jak gwiazda, linia czy pierścień. Projekt izolowanych wejść i wyjść chroni ECAT-2000 przed szkodliwymi zakłóceniami i warunkami środowiskowymi. ECAT-2045-32 ma wbudowane izolowane 32 wyjścia cyfrowe. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko poprzez dane procesowe, ale także z wskaźników LED. Urządzenie przeszło i uzyskało certyfikat zgodności, dlatego dowolny Master EtherCAT lub konfigurator może nim łatwo zarządzać i wdrożyć różne aplikacje.

	ECAT-2045-32	ECAT-2045K-32
Kanały wyjścia cyfrowego	32 Sink	32 Sink
Zmiana trybu maszyny: Tryb OP -> dowolny tryb	Wyczyść wszystkie wartości wyjściowe DO	Zachowaj wartości wyjściowe
Rozłączenie	Wyczyść wszystkie wartości wyjściowe DO	Zachowaj wartości wyjściowe

Zastosowania

Narzędzia półprzewodnikowe
Formowanie metalu
Pakowanie
Formowanie wtryskowe
Systemy montażowe
Maszyny drukarskie
Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	32
Wyjście cyfrowe: Typ:	Open Collector (Sink , NPN)
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	500 mA/Channel
Wyjście cyfrowe: Izolacja:	3750 Vrms
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	1 ms
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	31 x 157 x 126 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
