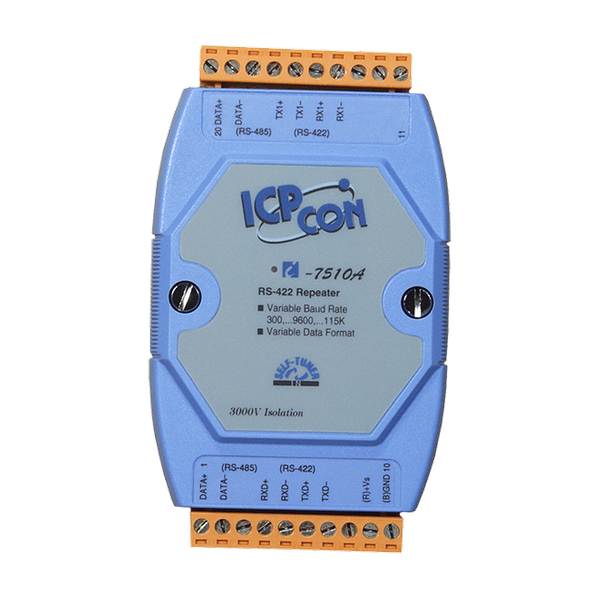

Name: I-7510A
Brand: ICP DAS

Karta katalogowa Pobierz

Broszura Pobierz

Główne cechy

• Automatyczna kontrola kierunku RS-485
• Prędkość transmisji do 115200 bps
• Dwukierunkowa ochrona izolacyjna 3000 VDC
• Ochrona ESD dla linii danych RS-485

Wprowadzenie

I-7510A zapewnia dwukierunkową izolację optyczną pomiędzy urządzeniem RS-422/RS-485 a resztą systemu. Może być również używany jako repeater do rozszerzania transmisji istniejącej sieci. Dodatkowo, system RS-485 może być rozbudowany poza ograniczenie 256 węzłów narzucone przez standard. Może być również używany do konwersji sygnału RS-422 (czteroprzewodowy) na sygnał RS-485 (dwupolowy) i odwrotnie.

I-7510AR jest dokładnie taki sam jak I-7510A, z wyjątkiem strony izolacyjnej. Strona izolacyjna w I-7510A znajduje się w obwodzie interfejsu wejściowego, ale w I-7510AR strona izolacyjna znajduje się w obwodzie interfejsu wejściowego i wyjściowego. Innymi słowy, I-7510AR to moduł repeatera z trójstronną izolacją.

Parametry techniczne:

Product Range:	Repeater
Izolacja
Isolation: Intra-module Isolation:	2-way 3 kV Isolated
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-422/485
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	2.2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 122 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
