Główne cechy
- Szybkość transmisji szeregowej i M-Bus można konfigurować osobno
- Zapewnia 10 domyślnych szybkości transmisji, 6 ustawionych przez użytkownika
- Obsługuje do 100 urządzeń M-Bus
- Zapewnia przezroczystą komunikację
- Wbudowany watchdog
- Możliwość aktualizacji oprogramowania przez port RS-232
- Ochrona przed przeciążeniem i zwarciem na porcie M-Bus
- Izolacja photocouple 3750 Vrms na porcie M-Bus
- ±4 kV ESD do kontaktu
- Ochrona przed odwrotną polaryzacją zasilania
Wprowadzenie

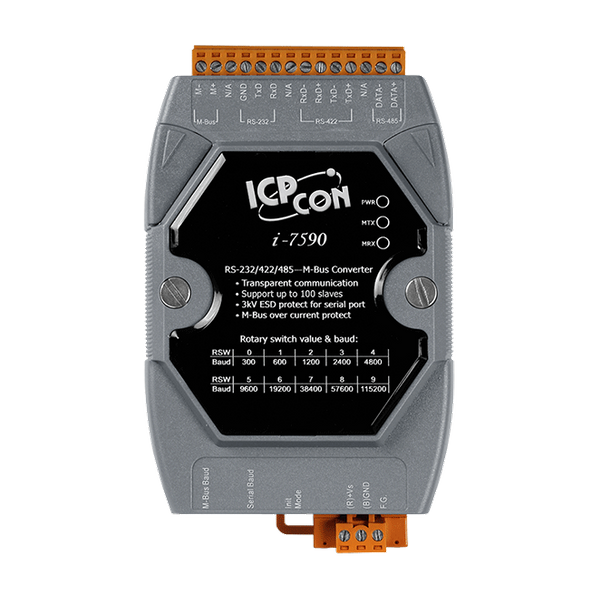

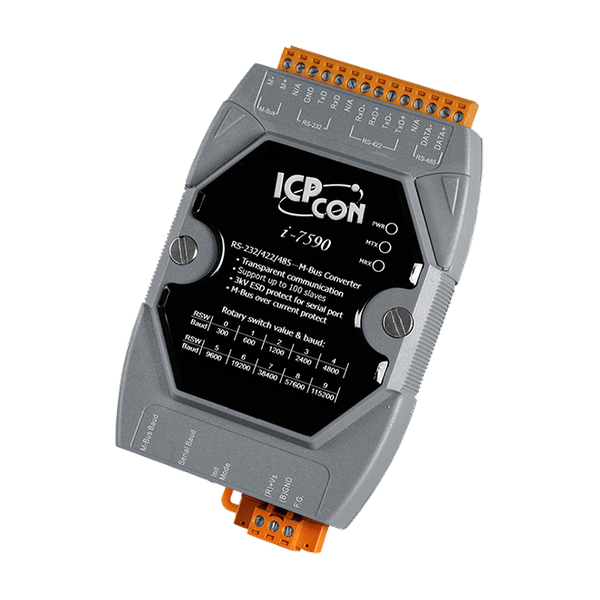

I-7590 jest specjalnie zaprojektowany dla urządzeń M-Bus slave. Jest to konwerter serial bus na M-Bus. Po pierwsze, zapewnia trzy rodzaje komunikacji: RS-232, RS-422 i RS-485. Po drugie, I-7590 posiada dwa przełączniki obrotowe, jeden do ustawiania prędkości transmisji szeregowej, drugi do prędkości transmisji M-Bus. Po trzecie, I-7590 używa przezroczystej transmisji między komunikacją serial bus a M-Bus. Dzięki tym trzem rozwiązaniom łatwo jest komunikować się z każdym standardowym urządzeniem M-Bus slave.
Zastosowania
M-Bus (Meter-Bus) jest optymalizowanym basem do odczytu przyrządów pomiarowych, takich jak: liczniki energii, liczniki ciepłej i zimnej wody, gazu, ciśnienia, czujników i siłowników, itp….
Parametry techniczne:
| Product Range: | M-Bus |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232/485/422, Non-isolated |
| Porty COM: Szybkość transmisji: | 300 ~ 115200 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
M-Bus | |
| M-Bus: Ports: | 1 |
| M-Bus: Baud Rate: | 300 ~ 2400 bps and user-defined baud rate |
| M-Bus: Data Bit: | 5, 6, 7, 8 |
| M-Bus: Stop Bit: | 1, 2 |
| M-Bus: Parity: | None, Even, Odd, Space, Mark |
| M-Bus: Isolation: | 3750 Vrms for photo-couple |
| M-Bus: Current Protection: | short-circuit protection |
Power | |
| Power: Consumption: | 1.8 W @ 24 VDC (with 1 slave device), 11.8 W @ 24 VDC (with 100 slave devices) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 120 x 36 (W x H x D) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
