Główne cechy
- Dwustronna ochrona izolacyjna 2500 VDC
- Ochrona ESD dla linii danych RS-485
- Niskie zużycie energii
- Obsługa długich kabli
- Wskaźnik zasilania i przepływu danych do rozwiązywania problemów
- Łatwo dostępny przełącznik obrotowy do ustawiania prędkości transmisji, 1200 ~ 115200 bps
- Kompaktowa obudowa pasująca na szynę DIN
Wprowadzenie

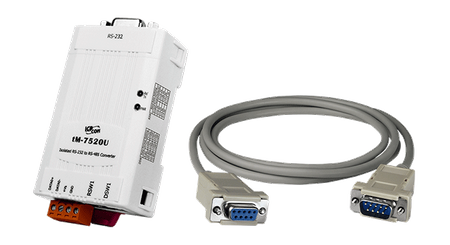

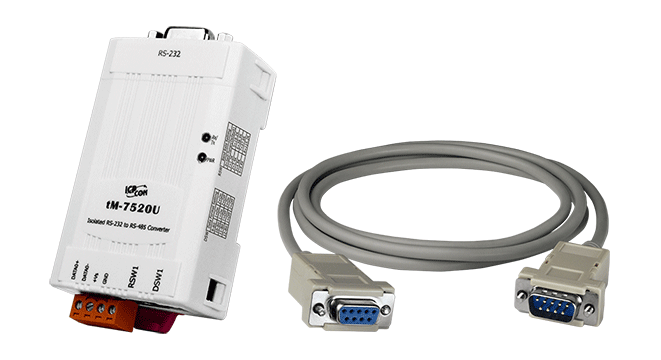

Większość przemysłowych systemów komputerowych posiada standardowe porty szeregowe RS-232 z ograniczoną prędkością transmisji, zakresem i możliwościami sieciowania. Standard RS-485 przezwycięża te ograniczenia, wykorzystując różnicowe linie napięciowe do przesyłania danych i sygnałów sterujących. tM-7520U przekształca sygnały RS-232 w izolowany sygnał RS-485 bez konieczności zmiany jakiegokolwiek sprzętu lub oprogramowania. Dzięki temu można łatwo zbudować przemysłowy system komunikacji dalekiego zasięgu, korzystając ze standardowego sprzętu komputerowego. Moduł zapewnia izolację optyczną 2500 VDC, co pozwala odseparować i chronić krytyczne segmenty systemu od reszty sieci RS-485.
tM-7520U oferuje dwa tryby ustawiania prędkości transmisji: tryb Self-Tuner oraz tryb Fixed baud rate. Tryb Self-Tuner obsługuje wiele prędkości transmisji i formatów danych, a jego konstrukcja jest dokładnie taka sama jak w serii I-7520. Tryb Fixed baud rate zapewnia lepszą jakość transmisji danych na długich lub stratnych liniach oraz w środowiskach o wysokim poziomie zakłóceń elektrycznych.
.png)
tM-7520U oferuje dwa tryby ustawiania prędkości transmisji: tryb Self-Tuner oraz tryb Fixed baud rate. Tryb Self-Tuner obsługuje wiele prędkości transmisji i formatów danych, a jego konstrukcja jest dokładnie taka sama jak w serii I-7520. Tryb Fixed baud rate zapewnia lepszą jakość transmisji danych na długich lub stratnych liniach oraz w środowiskach o wysokim poziomie zakłóceń elektrycznych.
Parametry techniczne:
| Product Range: | Converter |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | Yes, Contact for Each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x TxD/RxD |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 Input (Master) ,
1 x RS-485 Output (Slave) |
| Porty COM: Szybkość transmisji: | 300 ~ 115200 bps for Self-Tuner ,
1200 ~ 115200 bps for Fixed baud rate setting |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC (Non-isolated) |
| Power: Consumption: | 0.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 x 92 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
