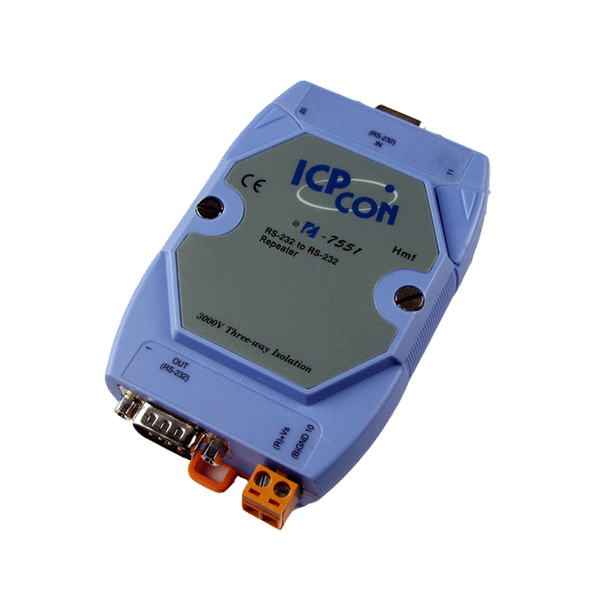

Name: I-7551
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Ochrona 3-kierunkowa 3000 VDC
• Ochrona ESD
• Prędkość transmisji, 300 ~ 115200 bps
• Montaż na szynie DIN

Wprowadzenie

Moduł I-7551 zapewnia pełne dwukierunkowe (włączając sygnały sterujące) izolowane elektrycznie połączenie między dwoma urządzeniami RS-232. Ta izolacja jest ważnym czynnikiem, jeśli system korzysta z różnych źródeł zasilania, ma zakłócone sygnały lub musi pracować przy różnych potencjałach uziemienia.

Piny CTS/RTS modułu I-7551 mogą być przekonfigurowane jako DSR/DTR, aby spełniać wymagania w różnych aplikacjach.

Moduł I-7551 zawiera dwa izolatory DC-to-DC, miejsce izolacji modułu I-7551 znajduje się w obwodach interfejsu wejścia i wyjścia. Innymi słowy, I-7551 jest repeaterem RS-232 do RS-232 z izolacją 3-kierunkową.

Parametry techniczne:

Product Range:	Repeater
Izolacja
Isolation: Three-way Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-232 Input , 1 x RS-232 Output
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	1.2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 118 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
