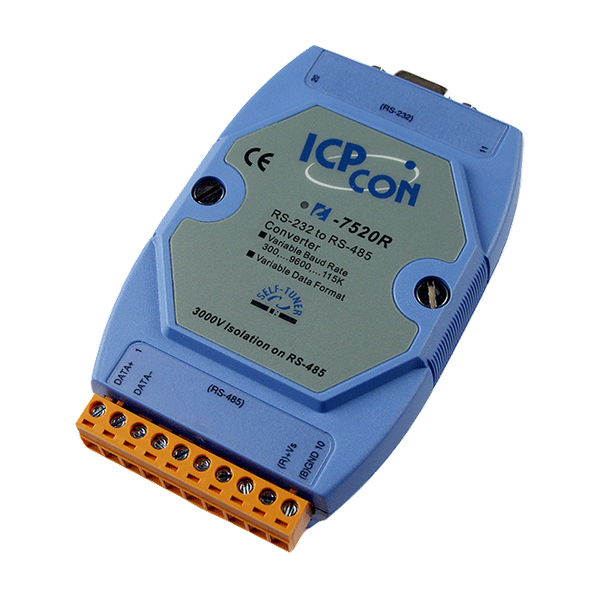

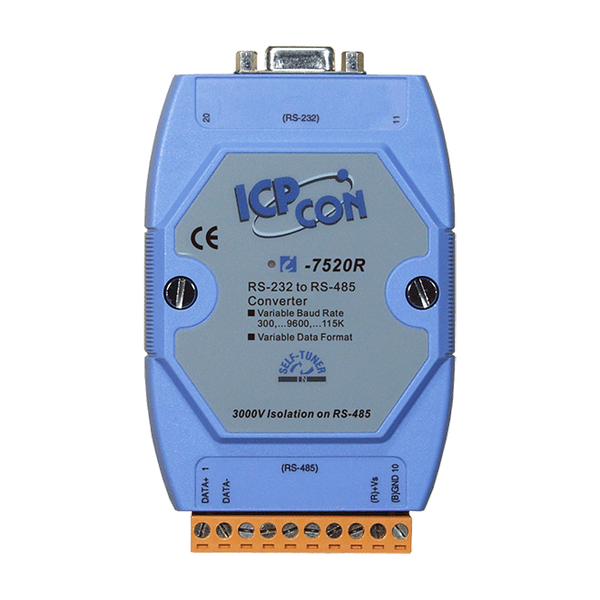

Name: I-7520R
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Automatyczna kontrola kierunku RS-485
Ochrona ESD dla linii danych RS-232/422/485
Izolacja 3000 VDC po stronie RS-485
Prędkość transmisji do 115200 bps

Wprowadzenie

Większość systemów komputerowych dla przemysłu zapewnia standardowe porty szeregowe RS-232. Choć są one powszechnie akceptowane, RS-232 ma ograniczoną prędkość transmisji, zasięg i możliwości sieciowe. Standardy RS-485 pokonują te ograniczenia, używając linii różnicowych napięcia dla sygnałów danych i kontrolnych, co przezroczysto konwertuje sygnały RS-232 na izolowane sygnały RS-485 bez potrzeby zmiany jakiegokolwiek sprzętu lub oprogramowania. I-7520 umożliwia łatwe zbudowanie przemysłowego systemu komunikacyjnego na duże odległości, wykorzystując standardowy sprzęt komputerowy.

Konstrukcja izolacji pomiędzy I-7520/A a I-7520R/AR jest inna. Jeśli użytkownik chce zasilać urządzenie z PLC/PC, należy użyć I-7520R/AR, w przeciwnym razie izolacja zostanie przerwana.

Zastosowania

Parametry techniczne:

Product Range:	Converter
Izolacja
Isolation: Intra-module Isolation:	3000 VDC on RS-485 side
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-232 Input (Master) , 1 x RS-485 Output (Slave)
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	1.2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 118 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
