Główne cechy
- Wbudowany konwerter DC/DC z izolacją 1000 VDC
- 32 wejścia jednokanałowe lub 16 różnicowych, ochrona fotoizolacyjna 5000 Vrms
- Maksymalna częstotliwość próbkowania 200 kHz 12-bit
- Wbudowany 1 KB FIFO
- Automatyczne skanowanie kanałów / wzmocnienia
- Programowanie zestawu poleceń
- Bezprzerwowe przetwarzanie A/D
Wprowadzenie

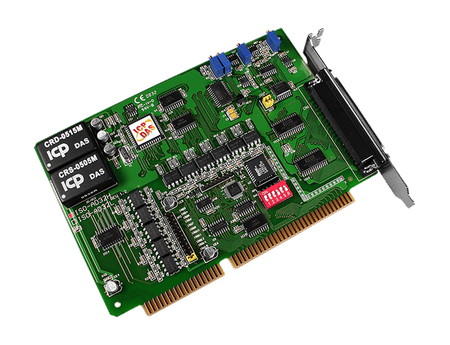

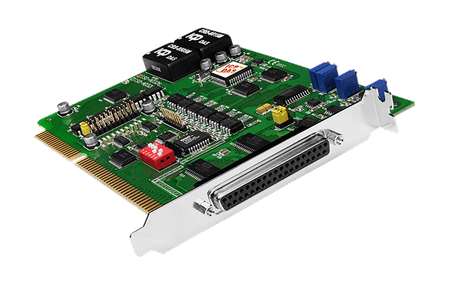

ISO-AD32H/L ( H dla wysokiego wzmocnienia / L dla niskiego wzmocnienia ) to izolowana 12-bitowa karta A/D typu magistrali dla komputerów zgodnych z PC/AT. Wejścia izolacyjne mogą działać przy napięciu wspólnym do 500 Vrms. ISO-AD32H/L oferuje 12-bitowy przetwornik analogowo-cyfrowy o częstotliwości 200 kHz, bufor FIFO o pojemności 1 KB oraz 32 jednokanałowe lub 16 różnicowych kanałów AI. AI umożliwia automatyczne skanowanie kanałów / wzmocnienia. Ta karta obsługuje przetwarzanie A/D bez przerw przy częstotliwości próbkowania 200 kHz dla pojedynczego kanału lub 100 kHz dla skanowania kanałów. Projekt "Hands-Off" pozwala na zarządzanie wszystkimi parametrami karty (wybór kanału, wzmocnienie, typ wejścia, tryb operacyjny) za pomocą oprogramowania. Po zainstalowaniu, nie wymaga dalszej opieki. Innowacyjny design karty eliminuje kilka wad konwencjonalnych izolowanych kart A/D, takich jak: większa szybkość - do 200 kHz, programowalna częstotliwość próbkowania, wbudowany bufor FIFO wspiera przetwarzanie A/D bez przerw i działa bezproblemowo pod systemami NT i 95, oraz wysokie zliczanie kanałów wejściowych w półwielkości.
Zastosowania
- Przejęcie danych
- Analiza przebiegów
- Praca w trudnych warunkach
- Izolacja sygnałów
| Product Range: | ISA Multi-function |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended |
| Wejście analogowe: Zakres: | Gain: 0.5,1, 2, 4, 8 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 200 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±25 ppm/°C of FSR |
| Analog Input: FIFO Size: | 1024 samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer, External |
| Wejście analogowe: Transfer danych: | Sondaż |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 850 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 122 x 173 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
