Główne cechy
- Uniwersalny interfejs PCI (3,3 V/5 V)
- Obsługuje ID karty (przełącznik SMD)
- 32 kanały wejść analogowych jednobiegunowych/16 różnicowych
- Wysokiej prędkości AD 12-bitowy 250 kS/s
- Wbudowany MagicScan Controller
- Obsługuje wyzwalanie programowe i wyzwalanie pacer
- 8 K-próbkowy sprzętowy FIFO
- 2-kanałowe, 16-bitowe wyjście analogowe
- 32-kanałowe programowalne DI/O
- Rezystory podciągające i ściągające dla kanałów DI
- Obsługuje odczyt stanu wyjścia cyfrowego (na poziomie rejestru)

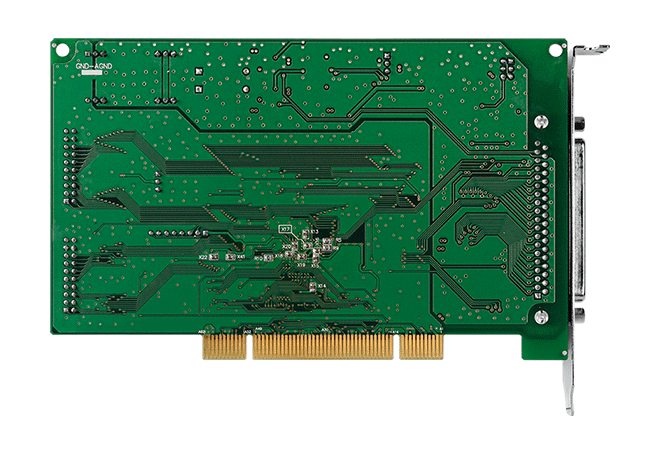

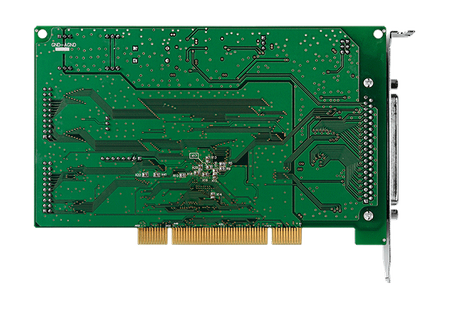

Wprowadzenie

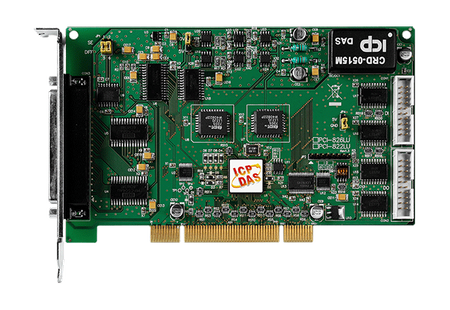

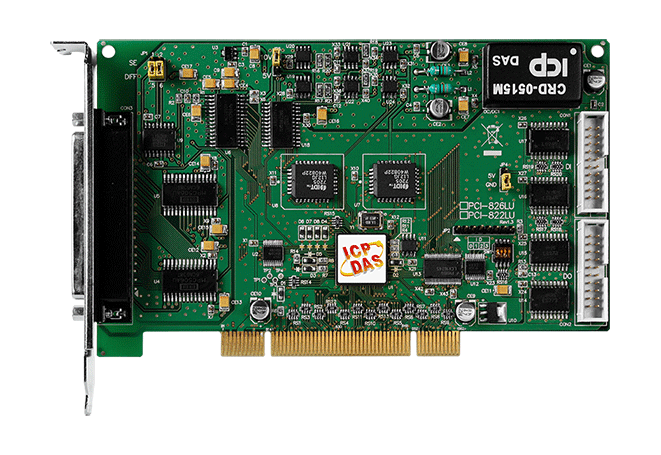

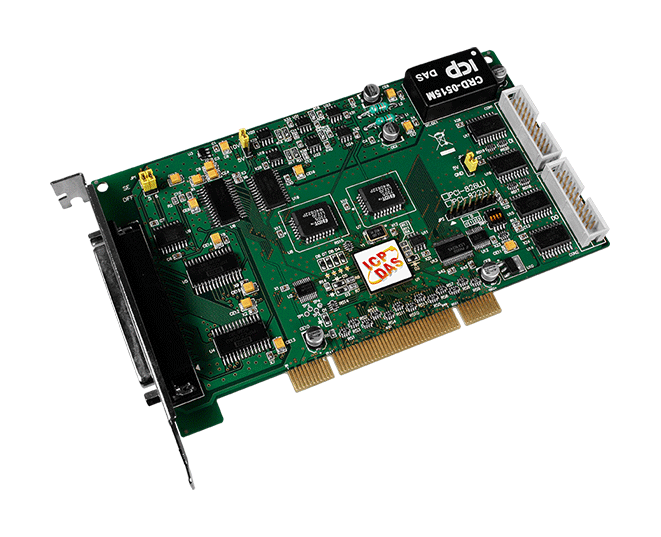

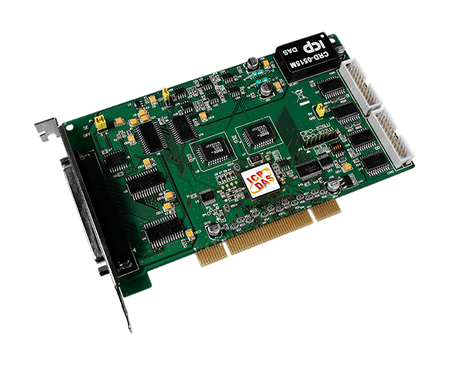

Karta PCI-822LU to wysokowydajna karta wielofunkcyjna oferująca funkcje wejść/wyjść analogowych i cyfrowych o wysokiej prędkości. Karta PCI-822LU ma uniwersalny interfejs PCI obsługujący zarówno magistralę PCI 3,3 V, jak i 5 V. Ta karta charakteryzuje się ciągłym, 250 kS/s 12-bitowym przetwornikiem A/D, sprzętowym FIFO 8 K próbek, 2-kanałowym 16-bitowym przetwornikiem D/A, 32-kanałowym programowalnym wejściem/wyjściem cyfrowym oraz odczytem DO. PCI-822LU posiada 32-kanałowe jednobiegunowe lub 16-kanałowe różnicowe AI, które są wybierane za pomocą zworek. Karta PCI-822LU jest wyposażona w szybki PGA z programowalnymi kontrolami wzmocnienia (1,2,4,8).
PCI-822LU ma na płycie przełącznik ID karty i rezystory podciągające/podciągające do DI. Użytkownicy mogą ustawić ID karty na płytce i rozpoznać kartę po ID za pomocą oprogramowania podczas używania dwóch lub więcej kart PCI-822LU w jednym komputerze. Rezystory podciągające/podciągające umożliwiają określenie stanu DI; gdy kanały DI są niepodłączone, stan DI pozostanie wysoki lub niski, a nie w stanie pływającym.
PCI-822LU oferuje dwie programowalne metody wyzwalania: wyzwalanie programowe i wyzwalanie pacer. Funkcja skanowania kanałów A/D w PCI-822LU jest tak niesamowita, że nazywamy ją MagicScan. Kontroler MagicScan wykonuje większość zadań związanych z pobieraniem wartości A/D, takich jak wybór kanału, ustawienie wzmocnienia, czas osadzania, wyzwalanie ADC i pobieranie danych. Z wbudowanym MagicScan i funkcjami przerwania, efektywnie odciążasz CPU od tej pracy. Nawet w trybie skanowania kanałów może mieć różne kody wzmocnienia dla każdego kanału, a szybkość próbkowania wciąż może osiągnąć 250 kS/s całkowicie. PCI-822LU nadaje się do zaawansowanych aplikacji.
PCI-822LU ma na płycie przełącznik ID karty i rezystory podciągające/podciągające do DI. Użytkownicy mogą ustawić ID karty na płytce i rozpoznać kartę po ID za pomocą oprogramowania podczas używania dwóch lub więcej kart PCI-822LU w jednym komputerze. Rezystory podciągające/podciągające umożliwiają określenie stanu DI; gdy kanały DI są niepodłączone, stan DI pozostanie wysoki lub niski, a nie w stanie pływającym.
PCI-822LU oferuje dwie programowalne metody wyzwalania: wyzwalanie programowe i wyzwalanie pacer. Funkcja skanowania kanałów A/D w PCI-822LU jest tak niesamowita, że nazywamy ją MagicScan. Kontroler MagicScan wykonuje większość zadań związanych z pobieraniem wartości A/D, takich jak wybór kanału, ustawienie wzmocnienia, czas osadzania, wyzwalanie ADC i pobieranie danych. Z wbudowanym MagicScan i funkcjami przerwania, efektywnie odciążasz CPU od tej pracy. Nawet w trybie skanowania kanałów może mieć różne kody wzmocnienia dla każdego kanału, a szybkość próbkowania wciąż może osiągnąć 250 kS/s całkowicie. PCI-822LU nadaje się do zaawansowanych aplikacji.
Zastosowania
- System akwizycji danych o wysokiej prędkości
- Monitorowanie i kontrola procesów
- Analiza drgań
Przewodnik doboru wielofunkcyjnych płyt PC ICP DAS |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nazwa modelu | Magistrala | Kanał D/A | Kanał A/D | Prędkość próbkowania A/D | Rozmiar FIFO | Wyzwalanie programowe (Polling) |
Skanowanie kanałów (Pacer) |
Zewnętrzny wyzwalacz | Funkcja przerwania | |
| PEX-1202L | PCI Express |
12-bitowy, 2-kan. |
12-bitowy, 32 S.E/16 różnic. |
110 kS./s | 1 k | V | V | V | - | |
| PCI-1202LU | Uniwersalny PCI |
|||||||||
| PEX-1202H | PCI Express |
12-bitowy, 2-kan. |
12-bitowy, 32 S.E/16 różnic. |
44 kS./s | 1 k | V | V | V | - | |
| PEX-1202HU | Uniwersalny PCI |
|||||||||
| PCI-1602U | Uniwersalny PCI |
12-bitowy, 2-kan. |
16-bitowy, 32 S.E/16 różnic. |
100 kS./s | 8 k | V | V | V | - | |
| PCI-1602FU | Uniwersalny PCI |
12-bitowy, 2-kan. |
16-bitowy, 32 S.E/16 różnic. |
200 kS./s | 8 k | V | V | V | - | |
| PCI-1800LU | Uniwersalny PCI |
12-bitowy, 2-kan. |
12-bitowy, 16 S.E/8 różnic. |
330 kS./s | 1 k | V | V | V | - | |
| PCI-1800HU | Uniwersalny PCI |
12-bitowy, 2-kan. |
12-bitowy, 16 S.E/8 różnic. |
44 kS./s | 1 k | V | V | V | - | |
| PCI-1802LU | Uniwersalny PCI |
12-bitowy, 2-kan. |
12-bitowy, 32 S.E/16 różnic. |
330 kS./s | 8 k | V | V | V | - | |
| PCI-1802HU | Uniwersalny PCI |
12-bitowy, 2-kan. |
12-bitowy, 32 S.E/16 różnic. |
44 kS./s | 8 k | V | V | V | - | |
| PCI-822LU | Uniwersalny PCI |
16-bitowy, 2-kan. |
12-bitowy, 32 S.E/16 różnic. |
250 kS./s | 8 k | V | V | V | V | Opłacalne Programowalne DIO |
| PCI-826LU | Uniwersalny PCI |
16-bitowy, 2-kan. |
16-bitowy, 32 S.E/16 różnic. |
250 kS./s | 8 k | V | V | V | V | Opłacalne Programowalne DIO |
Akcesoria
Parametry techniczne:
| Product Range: | PCI Multi-function |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |

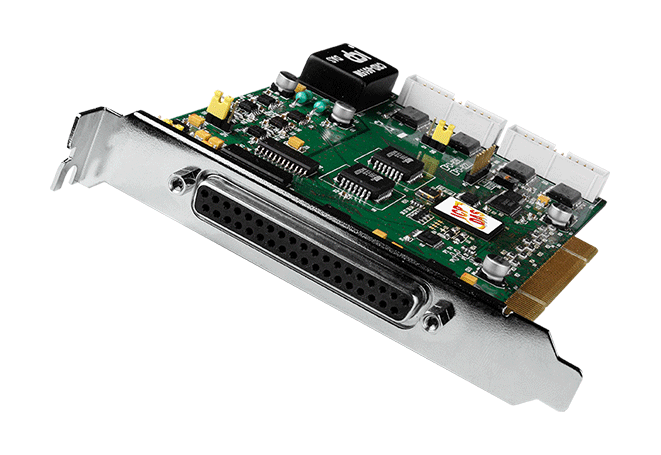

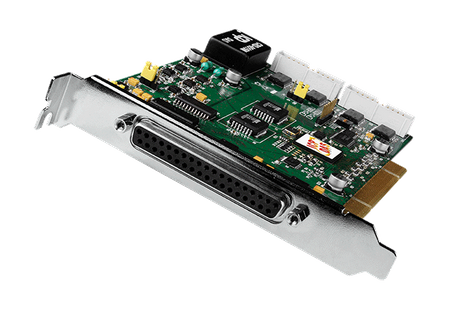

| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended/16 differential |
| Wejście analogowe: Zakres: | Gain: 1, 2, 4, 8 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.1% of FSR ±1 LSB @ 25 °C, ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 250 kS/s. Max. |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | 15 ppm/°C of FSR |
| Analog Input: FIFO Size: | 8192 samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer |
| Wejście analogowe: Transfer danych: | Polling, Interrupt |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | -5 V ~ 5 V , -10 V ~ 10 V, 0 ~ 10 V, 0 ~ 5 V |
| Wyjście analogowe: Rozdzielczość: | 16-bitowy |
| Wyjście analogowe: Dokładność: | ±6 LSB |
| Analog Output: Response Time: | 250 KHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 0.7 V/μs |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 (Bi-Direction) |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Digital Input: Pull-high/Pull-low Resistors: | Yes |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 (Bi-Direction) |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 40 mA ,
Source: 20 mA |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wyjście cyfrowe: DO Readback: | Yes |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 1 A @ +5 V (Max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 150 X 170 X 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
