Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- Obsługa identyfikatora karty (przełącznik SMD)
- 32 kanały analogowe jednokońcówkowe / 16 różnicowych
- 12-bitowy, 110 kS/s przetwornik AD
- Wewnętrzny wyzwalacz pacera
- 16-kanałowy cyfrowy wyjście 5 V/TTL
- 16-kanałowy cyfrowy wejście 5 V/TTL
- Rezystory podciągające i ściągające dla kanałów DI
Wprowadzenie

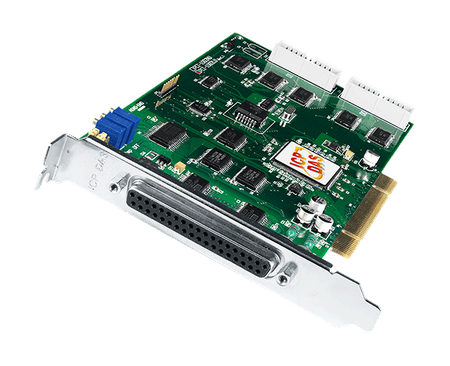

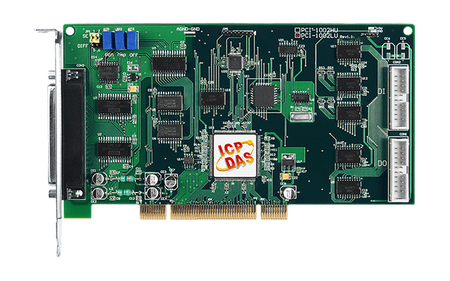

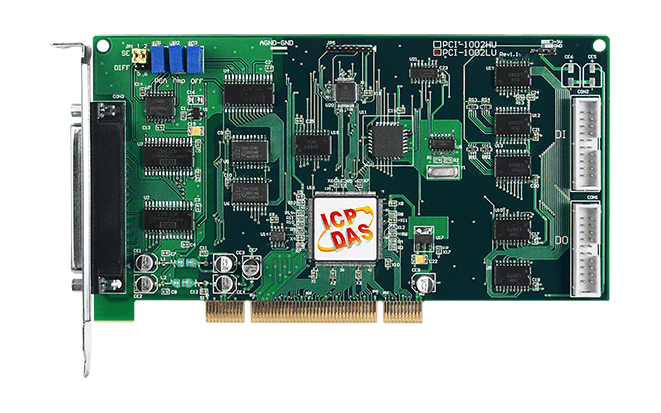

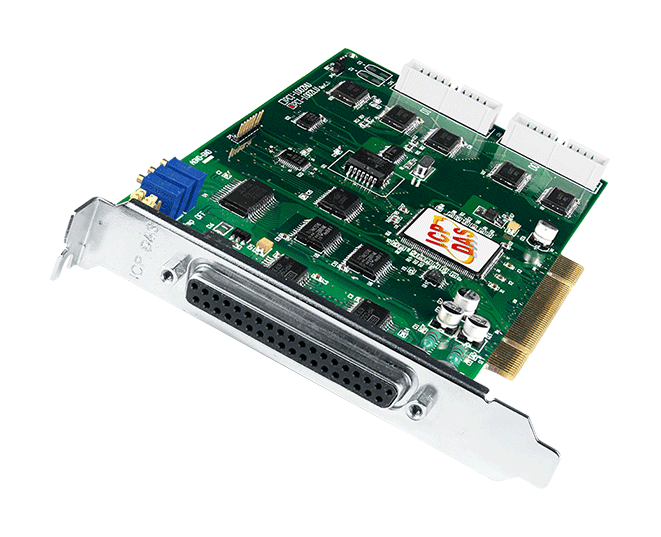

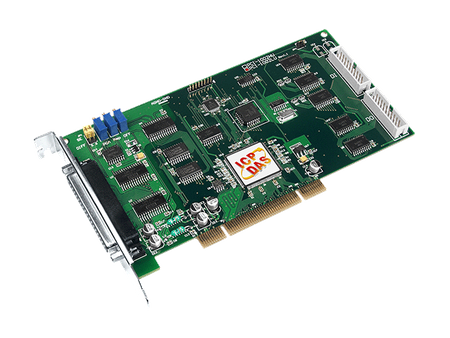

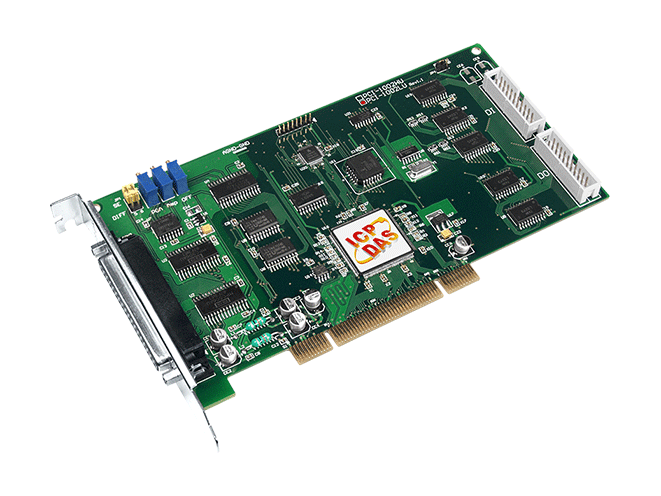

PCI-1002LU obsługuje magistralę PCI 3.3 V/5 V. Karty te są rodziną płytek A/D i cechują się niskim wzmocnieniem 110 kS/s AI. Zapewniają 12-bitowe 32 wejścia jednokońcówkowe lub 16 różnicowych, 16 kanałów DI i 16 kanałów DO.
PCI-1002LU zapewnia rezystory podciągające/pobierające, które umożliwiają określenie stanu DI, gdy kanały DI nie są podłączone; stan DI pozostanie w stanie wysokim lub niskim, a nie unoszącym się (floating).
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. DLL i Active X kontrolki wraz z różnymi programami przykładowymi w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostępne, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
PCI-1002LU zapewnia rezystory podciągające/pobierające, które umożliwiają określenie stanu DI, gdy kanały DI nie są podłączone; stan DI pozostanie w stanie wysokim lub niskim, a nie unoszącym się (floating).
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. DLL i Active X kontrolki wraz z różnymi programami przykładowymi w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostępne, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Zastosowania
- Automatyzacja laboratoryjna
- Test produkcyjny
- Interfejs czujników

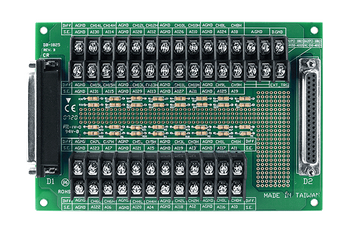

Akcesoria
_PCI-1002HU(LU)--accessories.jpg)
Parametry techniczne:
| Product Range: | PCI Multi-function |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended/16 differential |
| Wejście analogowe: Zakres: | Gain: 1, 2, 4, 8 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 110 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±4 ppm/°C of FSR |
| Wejście analogowe: Tryb wyzwalania: | Software, Internal programmable pacer, External (5 V/TTL) |
| Wejście analogowe: Transfer danych: | Polling, Interrupt |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA ,
Source: 0.8 mA |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 3 (Independent x 1/Internal pacer x 1/External pacer x 1) |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Input Frequency: | 10 MHz Max. |
| Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 960 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 188 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
