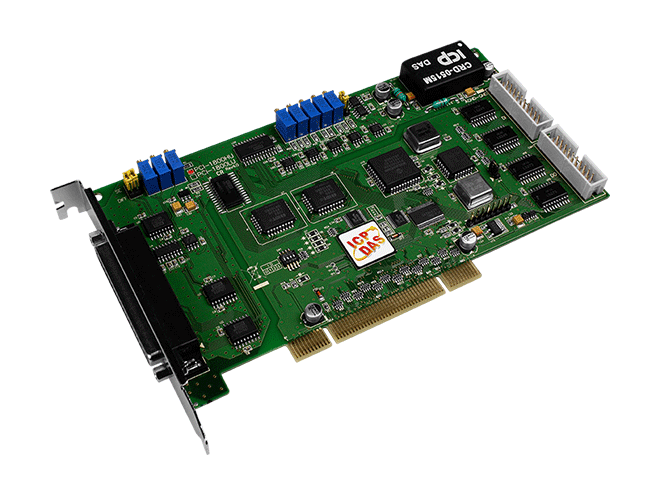

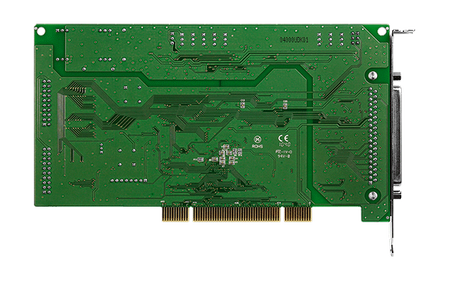

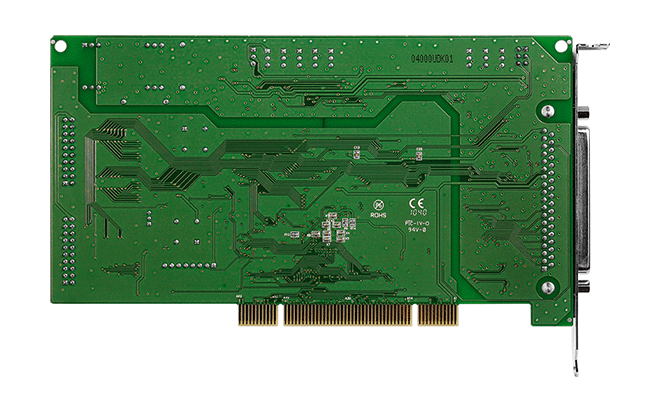

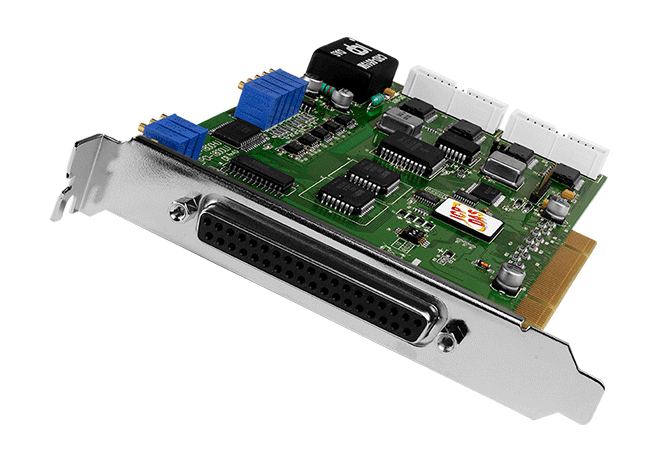

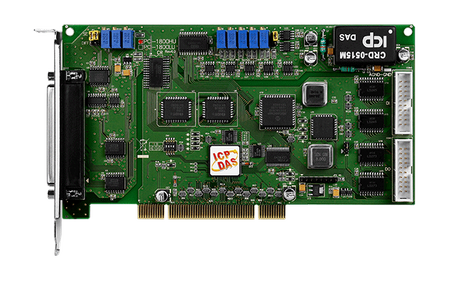

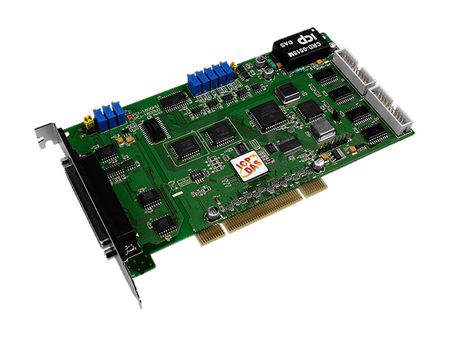

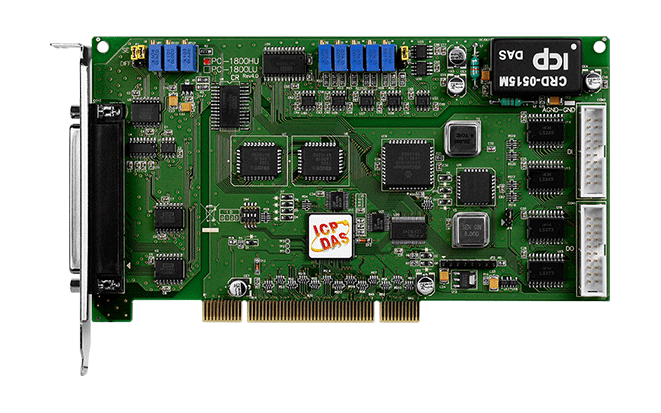

PCI-1800HU

  • Uniwersalna karta PCI, 44 kS/s, 16-kanałowa, 12-bitowa karta wielofunkcyjna AI (RoHS), zawiera jeden złącze D-Sub CA-4002
  • PCI-1800HU
  • PCI-1800HU
  • PCI-1800HU
  • PCI-1800HU
Producent: ICP DAS
Kod produktu: PCI-1800HU
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3,3 V/5 V)
  • Obsługuje ID karty (przełącznik SMD)
  • 2-kanałowy, 12-bitowy analogowy wyjście
  • 16-kanałowy cyfrowy wyjście 5 V/TTL
  • 16-kanałowy cyfrowy wejście 5 V/TTL
    • Rezystory Pull-high i Pull-low dla kanałów DI
  • 16 jednobiegunowych/8 różnicowych kanałów wejściowych analogowych
    • 12-bitowy, 44 kS/s konwerter AD
    • Wbudowany kontroler MagicScan
    • Wewnętrzny wyzwalacz: wyzwalacz programowy, wyzwalacz pacer
    • Zewnętrzny wyzwalacz: wyzwalacz post-, pre-, middle-trigger
  • Wysokiej prędkości transfer danych do 2,7 M słów/sek.

Wprowadzenie

Karta PCI-1800HU ma uniwersalny interfejs PCI obsługujący zarówno 3,3 V, jak i 5 V magistralę PCI. Wszystkie członki rodziny PCI-1800 mają tę samą architekturę; charakteryzują się ciągłą funkcją akwizycji A/D do 44 kHz przy wysokim wzmocnieniu pod DOS-em i oferują dwa 12-bitowe kanały wyjściowe D/A, 16 kanałów DI i 16 kanałów DO. Seria PCI-1800 oferuje 16 jednobiegunowych lub 8 różnicowych wejść. Dodatkowo, użytkownicy mają do swojej dyspozycji niesamowitą funkcję skanowania kanałów A/D nazwaną „MagicScan”, która umożliwia łatwą realizację aplikacji akwizycji danych analogowych na wielu kanałach. Specyficzny kontroler MagicScan wykonuje większość pracy związanej z pobieraniem wartości A/D, takich jak wybór kanału, ustawianie wzmocnienia, czas osiadania, wyzwalanie ADC i pobieranie danych. Nawet w trybie skanowania kanałów, może mieć różny kod wzmocnienia dla każdego kanału, a szybkość próbkowania nadal może osiągać 44 kS/s całkowicie.

PCI-1800HU posiada przełącznik ID karty, który pozwala użytkownikom rozpoznawać kartę według ID za pomocą oprogramowania podczas używania dwóch lub więcej kart PCI-1800HU w jednym komputerze. Zworki pull-high/low karty pozwalają użytkownikowi zdefiniować stan DI zamiast pozostawiania go bez definicji, gdy kanały DI są niepodłączone lub uszkodzone.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. W zestawie znajdują się biblioteki DLL i kontrolki Active X oraz przykładowe programy w różnych językach, takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.

Zastosowania

  • Szybki system akwizycji danych
  • Monitorowanie i kontrola procesów.
  • Analiza wibracji.

Akcesoria

Przewodnik wyboru wielofunkcyjnych kart ICP DAS PC-Based
Model Magistrala Kanał D/A Kanał A/D Szybkość próbkowania A/D Rozmiar FIFO Wyzwalacz programowy (Polling) Skanowanie kanałów (Pacer) Zewnętrzny wyzwalacz Funkcja przerwania
PEX-1202L PCI Express 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 110 kS./s 1 k V V V -
PCI-1202LU Uniwersalny PCI
PEX-1202H PCI Express 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 44 kS./s 1 k V V V -
PEX-1202HU Uniwersalny PCI
PCI-1602U Uniwersalny PCI 12-bit, 2-ch 16-bit, 32 S.E/16 Diff 100 kS./s 8 k V V V -
PCI-1602FU Uniwersalny PCI 12-bit, 2-ch 16-bit, 32 S.E/16 Diff 200 kS./s 8 k V V V -
PCI-1800LU Uniwersalny PCI 12-bit, 2-ch 12-bit, 16 S.E/8 Diff 330 kS./s 1 k V V V -
PCI-1800HU Uniwersalny PCI 12-bit, 2-ch 12-bit, 16 S.E/8 Diff 44 kS./s 1 k V V V -
PCI-1802LU Uniwersalny PCI 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 330 kS./s 8 k V V V -
PCI-1802HU Uniwersalny PCI 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 44 kS./s 8 k V V V -
PCI-822LU Uniwersalny PCI 16-bit, 2-ch 12-bit, 32 S.E/16 Diff 250 kS./s 8 k V V V V Opłacalne programowalne DIO
PCI-826LU Uniwersalny PCI 16-bit, 2-ch 16-bit, 32 S.E/16 Diff 250 kS./s 8 k V V V V Opłacalne programowalne DIO
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
16 Single-ended/8 Differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 5, 10, 50, 100, 500, 1000
,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V, ±0.1V, ±0.05 V, ±0.01 V, ±0.005 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0 ~ 0.01 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.01% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
330 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±2 ppm/°C of FSR
Analog Input: FIFO Size:
1024 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
Bipolar:±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ± 1 LSB @ 25 °C, ± 10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI,
,
32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 200 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
