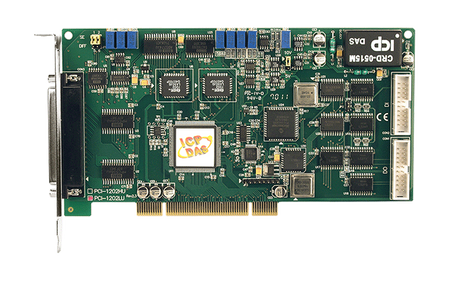

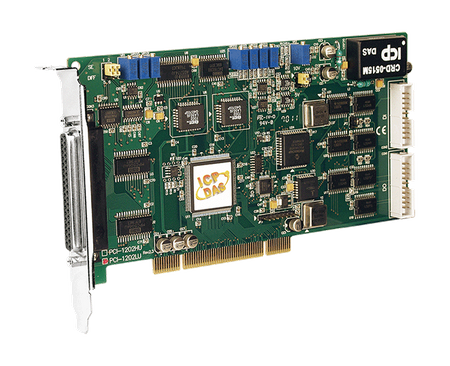

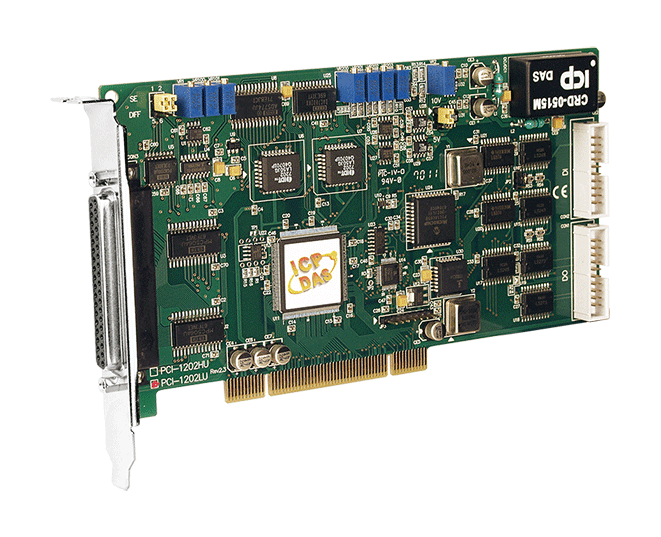

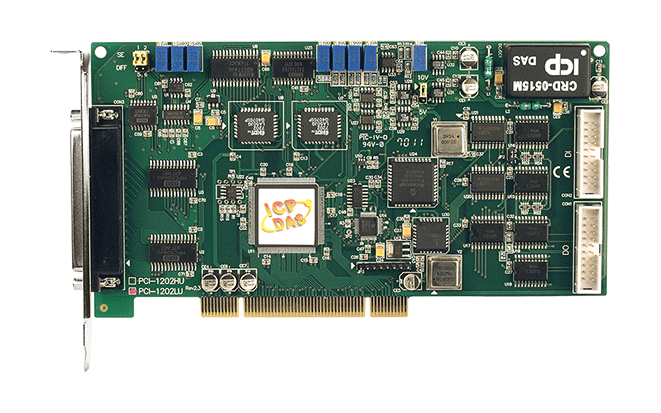

PCI-1202LU

  • Uniwersalna karta PCI, 110 kS/s, 32-kanałowa, 12-bitowa AI, wielofunkcyjna (1 K word FIFO) (RoHS). W zestawie jeden złącze CA-4002 D-Sub.
  • PCI-1202LU
  • PCI-1202LU
Producent: ICP DAS
Kod produktu: PCI-1202LU
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje ID karty (przełącznik SMD)
  • 2-kanałowe, 16-bitowe wyjście analogowe
  • Wbudowana FIFO o pojemności 1024 próbek dla AI
  • 16-kanałowe, 5 V/TTL wyjście cyfrowe
  • 16-kanałowe, 5 V/TTL wejście cyfrowe
    • Rezystory pull-high i pull-low dla kanałów DI
  • 32 jednokońcówkowe/16 różnicowych kanałów wejść analogowych
    • 12-bitowy konwerter AD, częstotliwość próbkowania 110kHz
    • Wbudowany kontroler MagicScan
    • Wyzwalanie wewnętrzne: wyzwalanie programowe, wyzwalanie Pacer
    • Wyzwalanie zewnętrzne: wyzwalanie początkowe, wyzwalanie przed, wyzwalanie środkowe
  • Szybki transfer danych o prędkości do 2.1 M słów/sek

Wprowadzenie

Seria PCI-1202 to rodzina wysokowydajnych kart akwizycji danych, które oferują ciągłą, bezprzerwową akwizycję danych w DOS z częstotliwością 110 kHz przy niskim wzmocnieniu. Seria PCI-1202 ma taką samą architekturę sprzętową jak PCI-1802 i zapewnia 32-kanałowe wejścia analogowe jednokońcówkowe lub 16-kanałowe różnicowe. Podobnie jak w rodzinie PCI-1802, seria PCI-1202 oferuje funkcje Magic Scan i Continuous Capture.

Uniwersalna karta PCI PCI-1202LU obsługuje zarówno magistrale PCI 3.3 V, jak i 5 V. Karty PCI-1202LU są w pełni kompatybilne z kartami PCI-1202L i zostały zaprojektowane jako bezpośrednie zamienniki, nie wymagając żadnych modyfikacji w oprogramowaniu ani sterownikach. Główna różnica to dodanie rezystorów pull-high/low dla DI oraz przełącznika ID karty w PCI-1202LU.

Karty PCI-1202LU/8K są wyposażone w sprzętowe FIFO o pojemności 8K próbek, co zmniejsza ryzyko przepełnienia danych w środowiskach wielozadaniowych, takich jak Windows i Linux.

Przewodnik wyboru wielofunkcyjnych kart ICP DAS opartych na PC
Nazwa modelu Magistrala Kanał D/A Kanał A/D Częstotliwość
próbkowania A/D		 Rozmiar FIFO Wyzwalanie
programowe
(Reaktywacja)		 Skanuj kanały
(Pacer)		 Wyzwalanie
zewnętrzne		 Funkcja
przerwań
PEX-1202L PCI
Express		 12-bit,
2-kanały		 12-bit,
32 S.E/16 Diff		 110 kS./s 1 k V V V -
PCI-1202LU Uniwersalny
PCI
PEX-1202H PCI
Express		 12-bit,
2-kanały		 12-bit,
32 S.E/16 Diff		 44 kS./s 1 k V V V -
PEX-1202HU Uniwersalny
PCI
PCI-1602U Uniwersalny
PCI		 12-bit,
2-kanały		 16-bit,
32 S.E/16 Diff		 100 kS./s 8 k V V V -
PCI-1602FU Uniwersalny
PCI		 12-bit,
2-kanały		 16-bit,
32 S.E/16 Diff		 200 kS./s 8 k V V V -
PCI-1800LU Uniwersalny
PCI		 12-bit,
2-kanały		 12-bit,
16 S.E/8 Diff		 330 kS./s 1 k V V V -
PCI-1800HU Uniwersalny
PCI		 12-bit,
2-kanały		 12-bit,
16 S.E/8 Diff		 44 kS./s 1 k V V V -
PCI-1802LU Uniwersalny
PCI		 12-bit,
2-kanały		 12-bit,
32 S.E/16 Diff		 330 kS./s 8 k V V V -
PCI-1802HU Uniwersalny
PCI		 12-bit,
2-kanały		 12-bit,
32 S.E/16 Diff		 44 kS./s 8 k V V V -
PCI-822LU Uniwersalny
PCI		 16-bit,
2-kanały		 12-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Ekonomiczny
Programowalny DIO
PCI-826LU Uniwersalny
PCI		 16-bit,
2-kanały		 16-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Ekonomiczny
Programowalny DIO

Akcesoria

Zastosowania

  • System akwizycji danych o wysokiej prędkości.
  • Monitorowanie i kontrola procesów.
  • Analiza drgań.
  • Generator wzorców cyfrowych z portu I/O.
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit) for Version 4.0 or above
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 2, 4, 8
,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.1% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
110 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±4 ppm/°C of FSR
Analog Input: FIFO Size:
1024 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ±1 LSB @ 25 °C, ±10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 196 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
