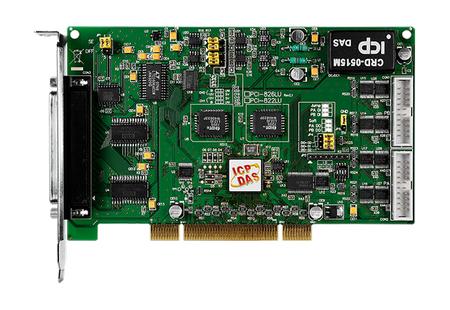

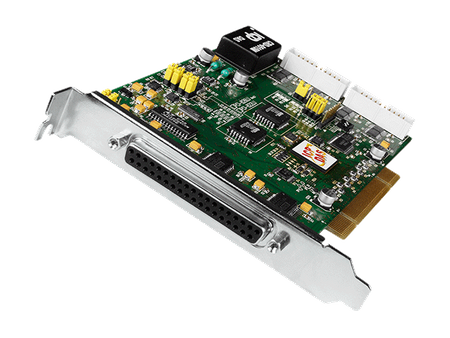

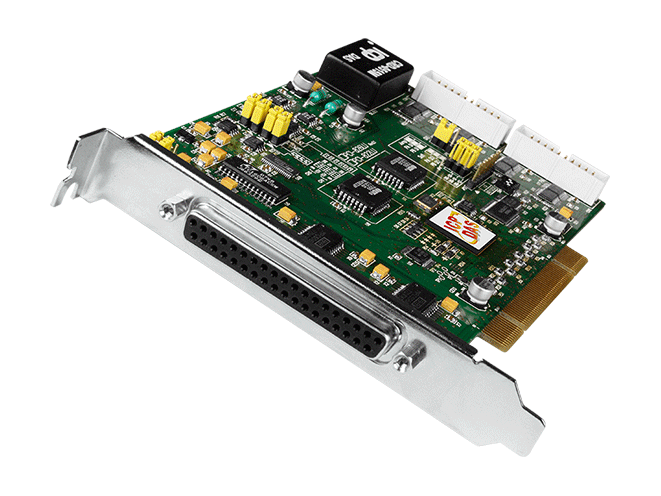

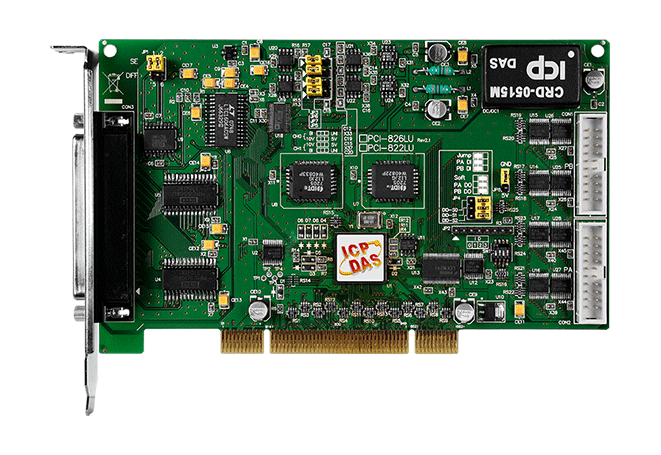

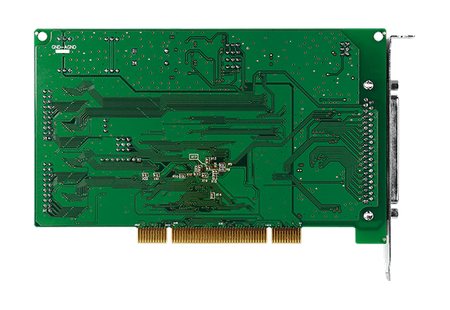

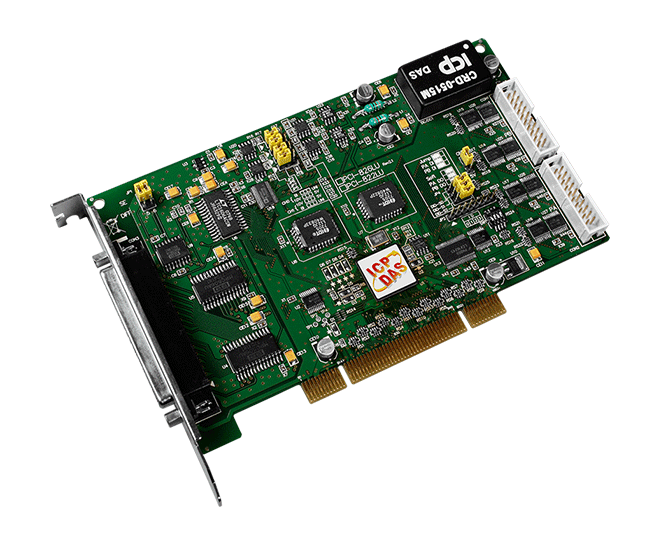

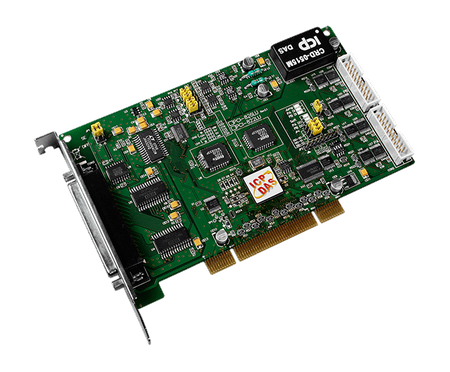

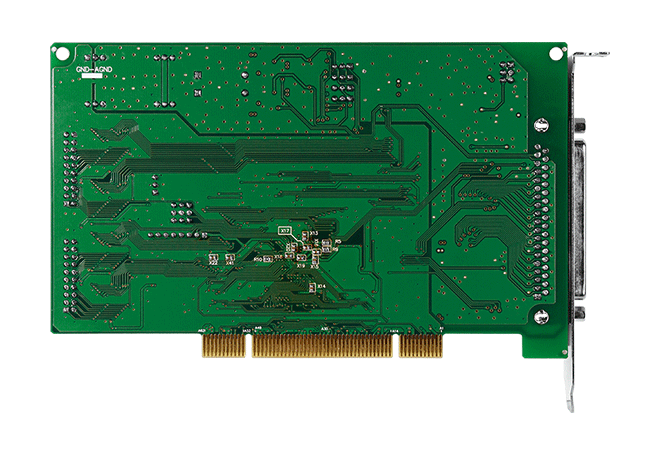

PCI-826LU

  • Uniwersalna karta PCI, 250 kS/s, 32-kanałowa, 16-bitowa AI Multifunction Board (8 K SŁÓW FIFO) (RoHS) Zawiera jedno złącze CA-4002 D-Sub
  • PCI-826LU
  • PCI-826LU
  • PCI-826LU
  • PCI-826LU
Producent: ICP DAS
Kod produktu: PCI-826LU
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalne złącze PCI (3.3 V/5 V)
  • Obsługuje identyfikator karty (przełącznik SMD)
  • 32 kanały wejść analogowych pojedynczego zakończenia/16 kanałów różnicowych
    • 16-bitowy przetwornik A/D o szybkości 250 kS/s
    • Wbudowany kontroler MagicScan
    • Obsługuje wyzwalanie programowe oraz wyzwalanie pacera
    • Sprzętowy FIFO o pojemności 8 K próbek
  • 2-kanałowy, 16-bitowy wyjście analogowe
  • 32-kanałowy programowalny DI/O
    • Rezystory podciągające do wysokiego i niskiego poziomu dla kanałów DI
    • Obsługa odczytu stanu wyjść cyfrowych (poziom rejestru)

Introduction

The PCI-826LU is a high performance multifunction card providing high-speed analog I/O and digital I/O functions. The PCI-826LU card has a universal PCI interface supporting both 3.3 V and 5 V PCI bus. This card features a continuous, 250 k Samples/Sec 16-bit resolution A/D converter, 8 K samples hardware FIFO, 2-ch 16-bit D/A converter, 32-ch programmable digital I/O and DO read back.The PCI-826LU provides either 32-ch single-ended or 16-ch differential AIs which are jumper selectable. The PCI-826LU is equipped with a high speed PGA featuring programmable gain controls (1, 2, 4, 8).

The PCI-826LU has the Card ID switch and pull-high/pull-low resisters for DI on board. Users can set Card ID on a board and recognize the board by the ID via software when using two or more PCI-826LU cards in one computer. The pull-high/pull-low resisters allow specifying the DI status; when the DI channels are unconnected, the DI status will remain in high or low status other than floating.

The PCI-826LU provides two programmable trigger methods: software trigger and pacer trigger. The A/D channel scan function of PCI-826LU is so amazing, we call it MagicScan. The MagicScan controller takes out most works of getting A/D value such as select channel, set gain, settling time, trigger ADC and get data. With the built-in MagicScan and interrupt features, it is effectively off-loading your CPU from the job. Even in channel scan mode, it can have different gain code for each channel, and the sampling rate can still reach 250 kS/s totally. The PCI-826LU is suitable for high end applications.

ICP DAS PC-Based Multifunction Board Selection Guide
Model Name Bus D/A
Channel		 A/D
Channel		 A/D
Sampling
Rate		 FIFO Size Software
Trigger
(Polling)		 Channel Scan
(Pacer)		 External
Triger		 Interrupt
function
PEX-1202L PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 110 kS./s 1 k V V V -
PCI-1202LU Universal
PCI
PEX-1202H PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS./s 1 k V V V -
PEX-1202HU Universal
PCI
PCI-1602U Universal
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 100 kS./s 8 k V V V -
PCI-1602FU Universal
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 200 kS./s 8 k V V V -
PCI-1800LU Universal
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 330 kS./s 1 k V V V -
PCI-1800HU Universal
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 44 kS./s 1 k V V V -
PCI-1802LU Universal
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 330 kS./s 8 k V V V -
PCI-1802HU Universal
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS./s 8 k V V V -
PCI-822LU Universal
PCI		 16-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Cost-effective
Programmable DIO
PCI-826LU Universal
PCI		 16-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Cost-effective
Programmable DIO

Accessories

Zastosowania

  • Systemy akwizycji danych o wysokiej prędkości
  • Monitorowanie i kontrola procesów
  • Analiza wibracji
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
20-pin box header x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 1, 2, 4, 8
,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
250 kS/s. Max.
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
15 ppm/°C of FSR
Analog Input: FIFO Size:
8192 samples
Wejście analogowe: Tryb wyzwalania:
Software, Pacer
Wejście analogowe: Transfer danych:
Polling, Interrupt
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
-5 V ~ 5 V , -10 V ~ 10 V, 0 ~ 10 V, 0 ~ 5 V
Wyjście analogowe: Rozdzielczość:
16-bitowy
Wyjście analogowe: Dokładność:
±6 LSB
Analog Output: Response Time:
250 KHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
0.7 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
32 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Digital Input: Pull-high/Pull-low Resistors:
Yes
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
32 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 40 mA
,
Source: 20 mA
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wyjście cyfrowe: DO Readback:
Yes
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
1 A @ +5 V (Max.)
Mechaniczny
Mechanical: Dimensions (mm):
150 X 170 X 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
