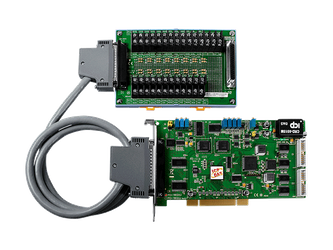

PCI-1602U/S

  • Uniwersalna karta PCI, 100 kS/s, wielofunkcyjna z 32 kanałami, 16-bitowym przetwornikiem analogowo-cyfrowym (AI) (8 K słów FIFO) (RoHS). Zawiera jeden kabel CA-3710 D-Sub.
  • PCI-1602U/S
Producent: ICP DAS
Kod produktu: PCI-1602U/S
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje identyfikację karty (przełącznik SMD)
  • 2-kanałowy, 12-bitowy analogowy wyjście
  • 16-kanałowy cyfrowy wyjście 5 V/TTL
  • 16-kanałowy cyfrowy wejście 5 V/TTL
    • Rezystory pull-high i pull-low dla kanałów DI
  • 32 kanały wejściowe single-ended/16 różnicowych
    • 12-bitowy, 100 kS/s przetwornik AD
    • Wbudowany kontroler MagicScan
    • Wewnętrzne wyzwalanie: wyzwalanie programowe, wyzwalanie przez zegar
    • Zewnętrzne wyzwalanie: wyzwalanie po, przed i w trakcie rejestracji
  • Wysoka prędkość transferu danych do 2,1 M słów/s

Wprowadzenie

PCI-1602U/S to wysokiej wydajności wielofunkcyjna karta oferująca szybkie funkcje analogowego I/O i cyfrowego I/O. PCI-1602U/S posiada uniwersalny interfejs PCI obsługujący zarówno magistrale PCI 3.3 V, jak i 5 V, oraz wyposażona jest w ciągły, 100 kS/s 16-bitowy przetwornik A/D, 8 k-próbkowy sprzętowy FIFO, kontroler MagicScan (do skanowania wielokanałowego), 2-kanałowy 16-bitowy przetwornik D/A, 16 kanałów wejściowych DI i 16 kanałów wyjściowych DO. PCI-1602U/S oferuje 32 kanały single-ended lub 16 kanałów różnicowych, które są dostępne za pomocą przestawnych zworek, oraz programowalny wzmacniacz PGA do regulacji wzmocnienia (1, 2, 4 i 8).
PCI-1602U/S posiada przełącznik ID karty, który umożliwia użytkownikom rozpoznanie karty za pomocą oprogramowania przy użyciu dwóch lub więcej kart PCI-1602U/S w jednym komputerze. Przełączniki podciągające/pociągające karty pozwalają użytkownikowi na zdefiniowanie stanu DI zamiast pozostawienia ich niepołączonych lub uszkodzonych.
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dołączane są biblioteki DLL oraz kontrolki Active X wraz z różnorodnymi programami przykładowymi w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo opracowywać własne aplikacje.

Przewodnik wyboru wielofunkcyjnych kart opartych na komputerach ICP DAS
Nazwa modelu Magistrala Kanał
D/A		 Kanał
A/D		 Próbkowanie
A/D		 Rozmiar FIFO Wyzwalanie
programowe
(Polling)		 Skanowanie kanałów
(Pacer)		 Zewnętrzne
wyzwalanie		 Funkcja
przerwania
PEX-1202L PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 110 kS/s 1 k V V V -
PCI-1202LU Universal
PCI
PEX-1202H PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS/s 1 k V V V -
PEX-1202HU Universal
PCI
PCI-1602U Universal
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 100 kS/s 8 k V V V -
PCI-1602FU Universal
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 200 kS/s 8 k V V V -
PCI-1800LU Universal
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 330 kS/s 1 k V V V -
PCI-1800HU Universal
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 44 kS/s 1 k V V V -
PCI-1802LU Universal
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 330 kS/s 8 k V V V -
PCI-1802HU Universal
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS/s 8 k V V V -
PCI-822LU Universal
PCI		 16-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 250 kS/s 8 k V V V V Niedrogie
Programowalne DIO
PCI-826LU Universal
PCI		 16-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 250 kS/s 8 k V V V V Niedrogie
Programowalne DIO

Zastosowania

  • System szybkiego akwizycji danych
  • Monitorowanie i sterowanie procesami
  • Analiza drgań
  • Generowanie wzorców cyfrowych z portu cyfrowego I/O

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 1, 2, 4, 8
,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
0.01 % of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
100 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±4 ppm/°C of FSR
Analog Input: FIFO Size:
8192 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
Bipolar:±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ±1 LSB @ 25 °C, ±10 V
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 188 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
