Główne cechy
- Universal PCI (3.3 V/5 V) Interface
- Supports Card ID (SMD Switch)
- 2-channel, 12-bit Analog Output
- 16-channel 5 V/TTL Digital Output
- 16-channel 5 V/TTL Digital Input
- Pull-high and Pull-low Resistors for DI Channels
- 32 Single-ended/16 Differential Analog Input Channels
- 12-bit, 44 kS/s AD Converter
- Built-in MagicScan Controller
- Internal Trigger: Software-trigger, Pacer-trigger
- External Trigger: Post-trigger, Pre-trigger, Middle-trigger
- High-speed data transfer rate up to 2.7 M words/sec.
Wprowadzenie

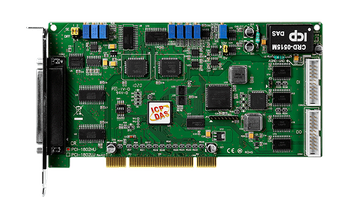

Karta PCI-1802HU posiada uniwersalny interfejs PCI, wspierający zarówno magistralę PCI 3.3 V, jak i 5 V. Wszystkie urządzenia z rodziny PCI-1800 mają tę samą architekturę; oferują funkcję ciągłego przechwytywania A/D do 44 kHz przy wysokim wzmocnieniu w systemie DOS oraz posiadają dwa 12-bitowe kanały wyjściowe D/A, 16 kanałów DI i 16 kanałów DO. Seria PCI-1802 oferuje 32 wejścia jednobiegunowe lub 16 różnicowych. Dodatkowo, zapewnia niesamowitą funkcję skanowania kanałów A/D, zwaną „MagicScan”, która umożliwia użytkownikom łatwe wdrażanie aplikacji pobierania danych analogowych z wielu kanałów. Specyficzny kontroler MagicScan eliminuje większość prac związanych z uzyskaniem wartości A/D, takich jak wybór kanału, ustawienie wzmocnienia, czas osadzania, wyzwalanie ADC i pobieranie danych. Nawet w trybie skanowania kanałów, może mieć różny kod wzmocnienia dla każdego kanału, a szybkość próbkowania może wciąż osiągać 44 kS/s.
Karty z serii PCI-1802 są wyposażone w sprzętowy bufor FIFO na 8 tys. próbek, aby zredukować problemy z przepełnieniem danych w środowisku wielozadaniowym, takim jak Windows i Linux.
PCI-1802HU posiada przełącznik ID karty, który pozwala użytkownikom na rozpoznanie karty za pomocą ID poprzez oprogramowanie, gdy używane są dwie lub więcej kart PCI-1802HU w jednym komputerze. Zworki pull-high/low karty pozwalają użytkownikowi na zdefiniowanie statusu DI zamiast pozostawienia go bez podłączenia, gdy kanały DI są niepodłączone lub uszkodzone.
Karty te wspierają różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i Active X control oraz różne przykładowe programy w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są udostępniane w celu szybkiego i łatwego tworzenia własnych aplikacji przez użytkowników.
Zastosowania
- System szybkiego pozyskiwania danych
- Monitorowanie i kontrola procesów
- Analiza wibracji
Akcesoria
_PCI-1802HU(LU)-accessories.png)
Przewodnik wyboru wielofunkcyjnych płyt opartych na komputerach ICP DAS |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nazwa modelu | Magistrala | Kanał D/A | Kanał A/D | Prędkość próbkowania A/D | Rozmiar FIFO | Wyzwalanie oprogramowaniem (Polling) | Skanowanie kanału (Pacer) | Zewnętrzne wyzwalanie | Funkcja przerwań | |
| PEX-1202L | PCI Express | 12-bit, 2-ch | 12-bit, 32 S.E/16 Diff | 110 kS./s | 1 k | V | V | V | - | |
| PCI-1202LU | Universal PCI | |||||||||
| PEX-1202H | PCI Express | 12-bit, 2-ch | 12-bit, 32 S.E/16 Diff | 44 kS./s | 1 k | V | V | V | - | |
| PEX-1202HU | Universal PCI | |||||||||
| PCI-1602U | Universal PCI | 12-bit, 2-ch | 16-bit, 32 S.E/16 Diff | 100 kS./s | 8 k | V | V | V | - | |
| PCI-1602FU | Universal PCI | 12-bit, 2-ch | 16-bit, 32 S.E/16 Diff | 200 kS./s | 8 k | V | V | V | - | |
| PCI-1800LU | Universal PCI | 12-bit, 2-ch | 12-bit, 16 S.E/8 Diff | 330 kS./s | 1 k | V | V | V | - | |
| PCI-1800HU | Universal PCI | 12-bit, 2-ch | 12-bit, 16 S.E/8 Diff | 44 kS./s | 1 k | V | V | V | - | |
| PCI-1802LU | Universal PCI | 12-bit, 2-ch | 12-bit, 32 S.E/16 Diff | 330 kS./s | 8 k | V | V | V | - | |
| PCI-1802HU | Universal PCI | 12-bit, 2-ch | 12-bit, 32 S.E/16 Diff | 44 kS./s | 8 k | V | V | V | - | |
| PCI-822LU | Universal PCI | 16-bit, 2-ch | 12-bit, 32 S.E/16 Diff | 250 kS./s | 8 k | V | V | V | V | Koszt efektowny Programowalny DIO |
| PCI-826LU | Universal PCI | 16-bit, 2-ch | 16-bit, 32 S.E/16 Diff | 250 kS./s | 8 k | V | V | V | V | Koszt efektowny Programowalny DIO |
Parametry techniczne:
| Product Range: | PCI Multi-function |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
Male 20-bit ribbon x 2 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended/16 differential |
| Wejście analogowe: Zakres: | Gain: 0.5, 1, 5, 10, 50, 100, 500, 1000 ,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V, ±0.1V, ±0.05 V, ±0.01 V, ±0.005 V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0 ~ 0.01 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 330 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±2 ppm/°C of FSR |
| Analog Input: FIFO Size: | 8192 samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Internal programmable pacer, External (5 V/TTL) |
| Wejście analogowe: Transfer danych: | Sondaż |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | Bipolar:±5 V, ±10 V |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | 0.06% of FSR ± 1 LSB @ 25 °C, ± 10 V |
| Analog Output: Response Time: | 1.0 MHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 8.33 V/μs |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 3 (Independent x 1/Internal pacer x 1/External pacer x 1) |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Input Frequency: | 10 MHz Max. |
| Timer/Counter/Frequency: Reference Clock: | Internal: 8 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, ,
32-bit, 33 MHz |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 300 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 200 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
