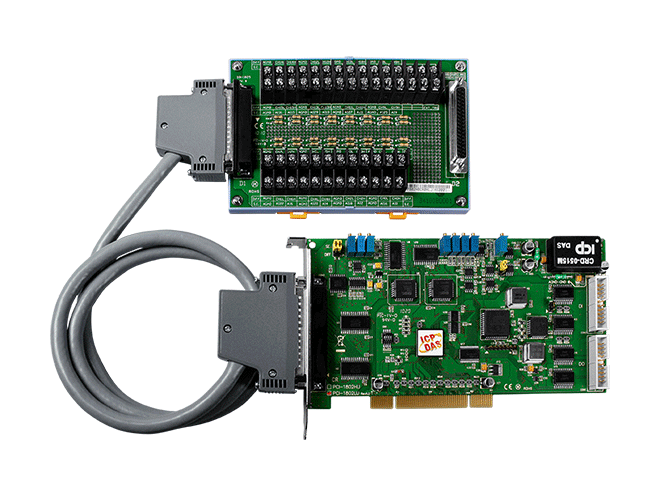

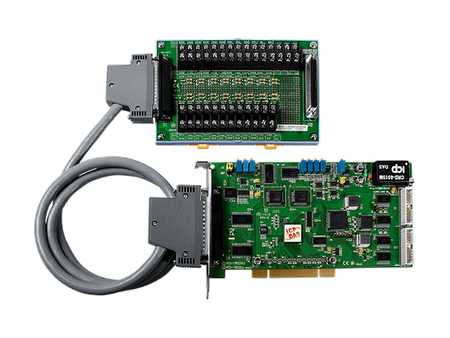

PCI-1802LU/S

  • Uniwersalna karta PCI, 330 kS/s, 32-kanałowa, 12-bitowa AI (zgodna z RoHS)
  • Zawiera jeden kabel CA-3710 D-Sub
  • PCI-1802LU/S
Producent: ICP DAS
Kod produktu: PCI-1802LU/S
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje identyfikację karty (przełącznik SMD)
  • 2-kanałowe, 12-bitowe wyjście analogowe
  • 16-kanałowe wyjście cyfrowe 5 V/TTL
  • 16-kanałowe wejście cyfrowe 5 V/TTL
    • Rezystory podciągające (pull-high) i opadające (pull-low) dla kanałów DI
  • 32 kanały jednokierunkowe/16 różnicowych kanałów wejścia analogowego
    • 12-bitowy, 330 kS/s przetwornik AD
    • Wbudowany kontroler MagicScan
    • Wewnętrzny wyzwalacz: wyzwalanie programowe, wyzwalanie tempem
    • Zewnętrzny wyzwalacz: wyzwalanie post-trigger, pre-trigger, middle-trigger
  • Wysokie tempo transferu danych do 2.7 M słów/sek.

Wprowadzenie

Karta PCI-1802LU/S posiada uniwersalny interfejs PCI obsługujący zarówno 3.3 V, jak i 5 V magistrali PCI. Wszystkie modele z rodziny PCI-1800 mają taką samą architekturę; oferują ciągłą funkcję akwizycji A/D do 330 kHz dla niskiego wzmocnienia w DOS oraz dwa 12-bitowe kanały wyjściowe D/A, 16 kanałów DI i 16 kanałów DO. Seria PCI-1802 oferuje 32 wejścia jednokierunkowe lub 16 różnicowych. Ponadto użytkownik ma do dyspozycji doskonałą funkcję skanowania kanałów A/D zwaną „MagicScan”, która ułatwia realizację aplikacji do akwizycji danych analogowych z wielu kanałów. Specyficzny kontroler MagicScan wykonuje większość pracy związanej z pozyskaniem wartości A/D, takich jak wybór kanału, ustawianie wzmocnienia, czas osiadania, wyzwalanie ADC i pobieranie danych. Nawet w trybie skanowania kanałów może mieć różne kody wzmocnienia dla każdego kanału, a tempo próbkowania może nadal wynosić 330 kS/s.

Karty serii PCI-1802 są wyposażone w sprzętowy FIFO na 8 k próbek, aby zredukować problemy z przepełnieniem danych w środowisku wielozadaniowym, takim jak Windows i Linux.

PCI-1802LU/S posiada przełącznik ID karty, dzięki któremu użytkownicy mogą rozpoznać kartę za pomocą oprogramowania, korzystając z dwóch lub więcej kart PCI-1802LU w jednym komputerze. Zworki podciągające/opadające karty umożliwiają użytkownikowi zdefiniowanie stanu DI zamiast pływającego, gdy kanały DI są niepodłączone lub uszkodzone.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. W celu szybkiego i łatwego opracowania własnych aplikacji użytkownikom udostępniono DLL oraz kontrolkę Active X wraz z różnymi programami przykładów języków opartymi na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW.

Zastosowania

  • System akwizycji danych o wysokiej prędkości
  • Monitorowanie i kontrola procesów
  • Analiza drgań

Akcesoria

ICP DAS Przewodnik po wyborze wielofunkcyjnych kart opartych na PC

Model Magistrala Kanał D/A Kanał A/D Tempo próbkowania A/D Rozmiar FIFO Wyzwalanie oprogramowania (Pooling) Skanowanie kanałów (tempomierz) Zewnętrzny wyzwalacz Funkcja przerwań
PEX-1202L PCI Express 12-bit, 2-ch 12-bit, 32 jedn/16 różn 110 kS./s 1 k V V V -
PCI-1202LU Uniwersalny PCI
PEX-1202H PCI Express 12-bit, 2-ch 12-bit, 32 jedn/16 różn 44 kS./s 1 k V V V -
PEX-1202HU Uniwersalny PCI
PCI-1602U Uniwersalny PCI 12-bit, 2-ch 16-bit, 32 jedn/16 różn 100 kS./s 8 k V V V -
PCI-1602FU Uniwersalny PCI 12-bit, 2-ch 16-bit, 32 jedn/16 różn 200 kS./s 8 k V V V -
PCI-1800LU Uniwersalny PCI 12-bit, 2-ch 12-bit, 16 jedn/8 różn 330 kS./s 1 k V V V -
PCI-1800HU Uniwersalny PCI 12-bit, 2-ch 12-bit, 16 jedn/8 różn 44 kS./s 1 k V V V -
PCI-1802LU Uniwersalny PCI 12-bit, 2-ch 12-bit, 32 jedn/16 różn 330 kS./s 8 k V V V -
PCI-1802HU Uniwersalny PCI 12-bit, 2-ch 12-bit, 32 jedn/16 różn 44 kS./s 8 k V V V -
PCI-822LU Uniwersalny PCI 16-bit, 2-ch 12-bit, 32 jedn/16 różn 250 kS./s 8 k V V V V Ekonomiczne, programowalne DIO
PCI-826LU Uniwersalny PCI 16-bit, 2-ch 16-bit, 32 jedn/16 różn 250 kS./s 8 k V V V V Ekonomiczne, programowalne DIO
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 5, 10, 50, 100, 500, 1000
,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V, ±0.1V, ±0.05 V, ±0.01 V, ±0.005 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0 ~ 0.01 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.01% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
330 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±2 ppm/°C of FSR
Analog Input: FIFO Size:
8192 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
Bipolar:±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ± 1 LSB @ 25 °C, ± 10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI,
,
32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 200 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
