Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 16 kanałów wejściowych analogowych o pojedynczym zakończeniu/8 kanałów różnicowych
- 12-bitowy przetwornik AD, 45 kS/s
- Wyzwalanie AD: wyzwalanie programowe, wyzwalanie pacer, wyzwalanie zewnętrzne
- Obsługa przerwań
- 16-kanałowe wyjście cyfrowe 5 V/TTL
- 16-kanałowe wejście cyfrowe 5 V/TTL
- Rezystory podciągające i obniżające dla kanałów DI
- 1-kanałowe wyjście analogowe 12-bitowe
- Obsługuje ID karty (przełącznik SMD)
Wprowadzenie

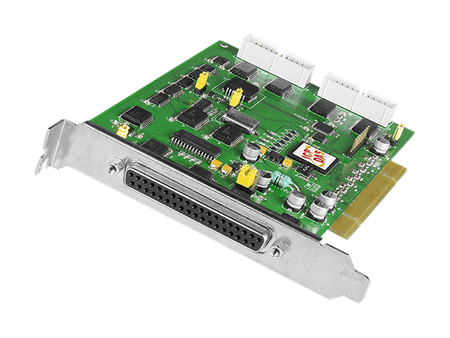

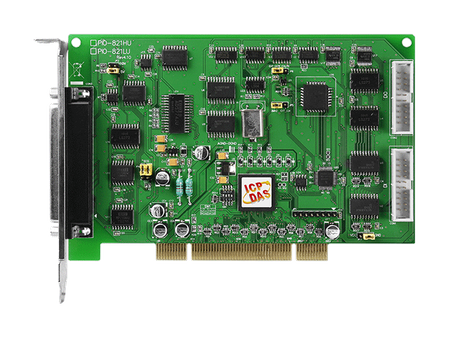

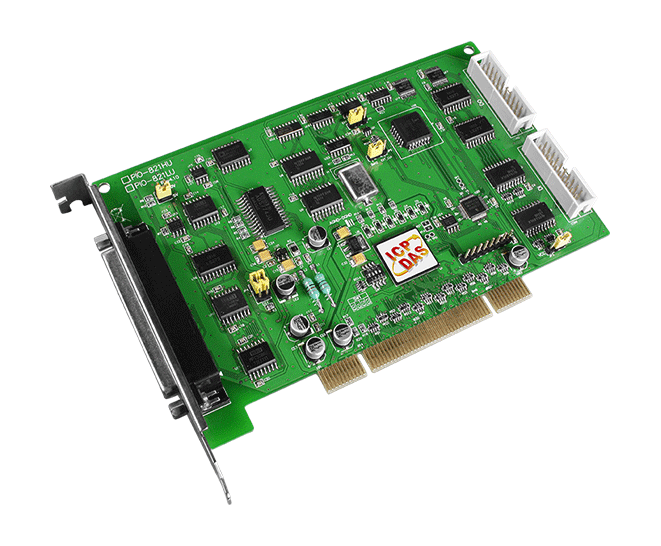

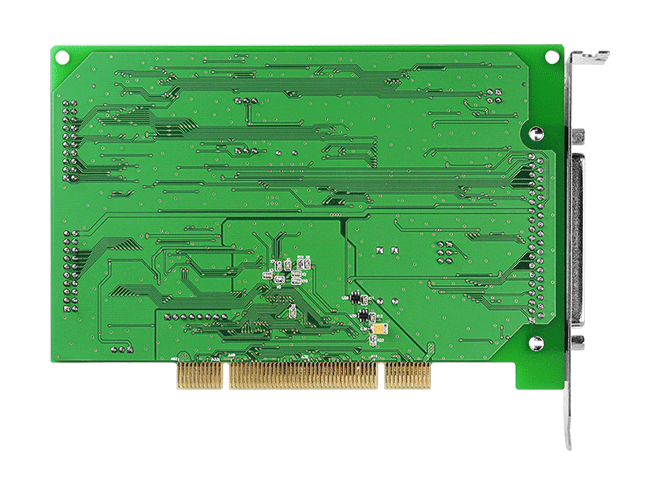

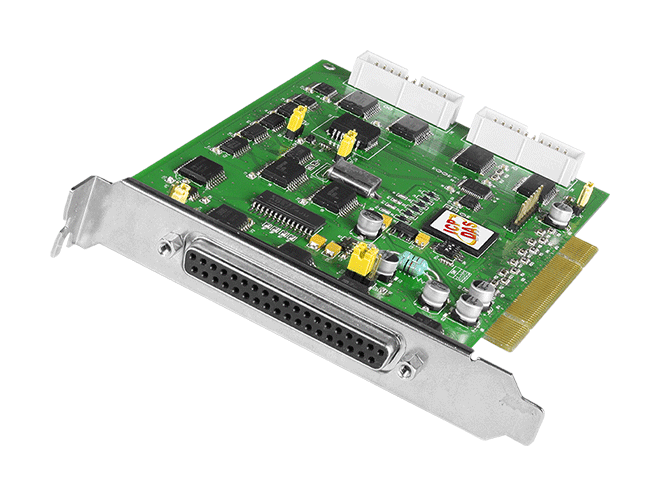

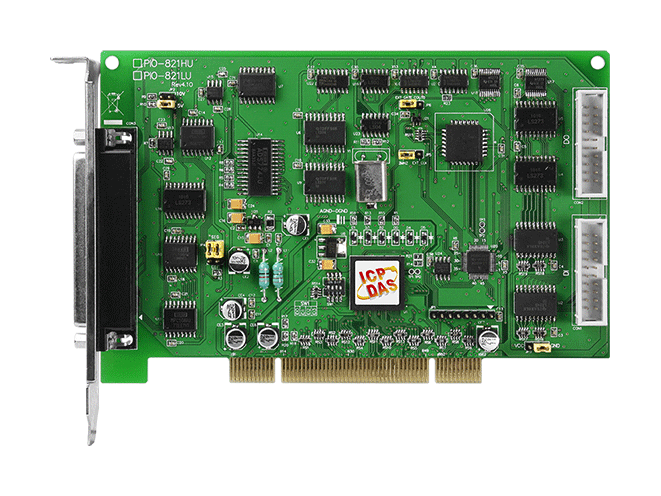

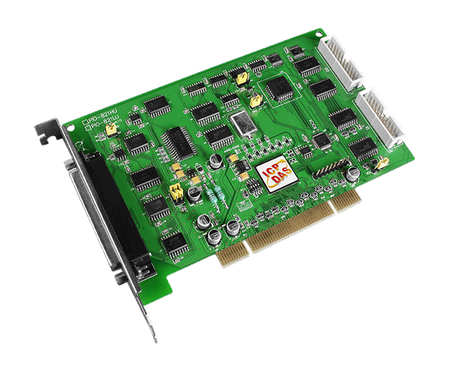

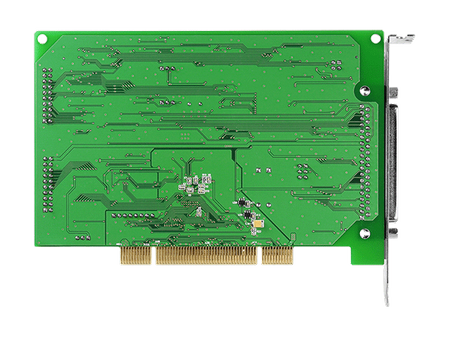

Karta PCI PIO-821LU obsługuje uniwersalną magistralę PCI 3.3 V/5 V. Wyposażona jest w przetwornik ADC 12-bit z maksymalną częstotliwością próbkowania do 45 tys. próbek/sek., 16 kanałów AI o pojedynczym zakończeniu lub 8 kanałów różnicowych, wyjście napięcia DAC 12-bit oraz 16 kanałów DI i 16 kanałów DO. PIO-821LU obsługuje niski zysk (1, 2, 4, 8).
PIO-821LU posiada także przełącznik ID karty oraz rezystory podciągające/opadające dla DI na płycie. Użytkownicy mogą ustawić ID karty na płytce i rozpoznać kartę za pomocą ID przez oprogramowanie przy użyciu dwóch lub więcej kart PIO-821LU w jednym komputerze. Rezystory podciągające/opadające pozwalają na określenie statusu DI, gdy kanały DI nie są podłączone; status DI pozostanie w wysokim lub niskim stanie zamiast pływającego.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są biblioteki DLL oraz kontrolki Active X wraz z różnymi przykładowymi programami w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać swoje własne aplikacje.
PIO-821LU posiada także przełącznik ID karty oraz rezystory podciągające/opadające dla DI na płycie. Użytkownicy mogą ustawić ID karty na płytce i rozpoznać kartę za pomocą ID przez oprogramowanie przy użyciu dwóch lub więcej kart PIO-821LU w jednym komputerze. Rezystory podciągające/opadające pozwalają na określenie statusu DI, gdy kanały DI nie są podłączone; status DI pozostanie w wysokim lub niskim stanie zamiast pływającego.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są biblioteki DLL oraz kontrolki Active X wraz z różnymi przykładowymi programami w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać swoje własne aplikacje.
Zastosowania
- Szybki system akwizycji danych.
- Monitorowanie i sterowanie procesem.
- Analiza wibracji.
- Generowanie wzorców cyfrowych z portu I/O cyfrowego.
Akcesoria
_PIO-821HU(LU)-accessories.png)
Parametry techniczne:
| Product Range: | PCI Multi-function |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16 Single-ended/8 Differential |
| Wejście analogowe: Zakres: | Gain: 1, 2, 4, 8 ,
Bipolar Range: ±5 V, ±2.5 V, ±1.25 V, ±0.625 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 45 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±4 ppm/°C of FSR |
| Wejście analogowe: Tryb wyzwalania: | Software, Internal programmable pacer |
| Wejście analogowe: Transfer danych: | Polling, Interrupt |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Wyjście analogowe: Zakres: | Unipolar:0 ~ 5 V, 0 ~ 10 V, 0 ~ Ext Ref |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | 0.01% of FSR ± 1/2 LSB @ 25 °C, ±10 V |
| Analog Output: Response Time: | 500 kHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 0.3 V/μs |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA ,
Source: 0.8 mA |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 3 (Internal pacer x 1/Independent x 2) |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Reference Clock: | Internal: 2 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 960 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 159 x 22 (W x L x D)) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
