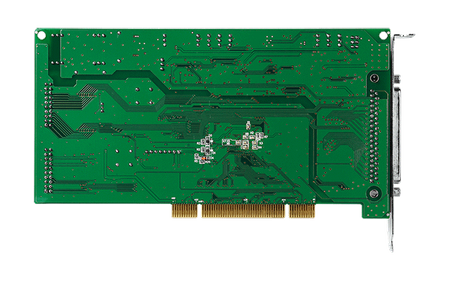

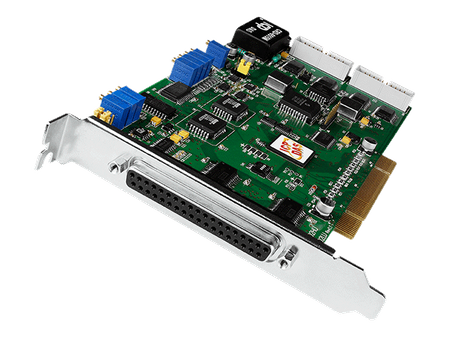

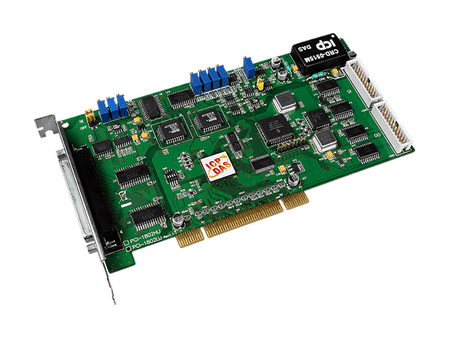

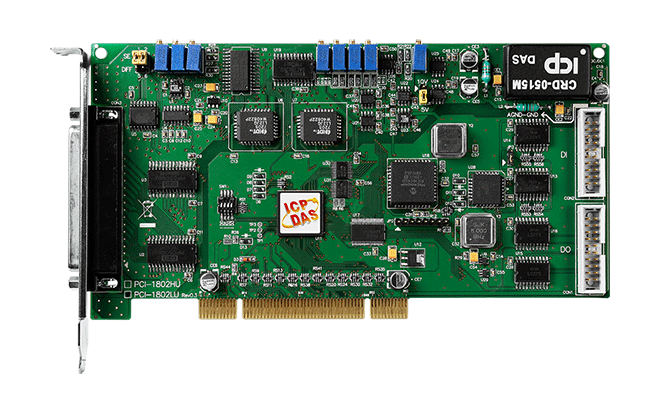

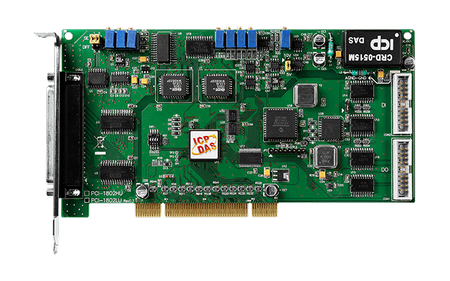

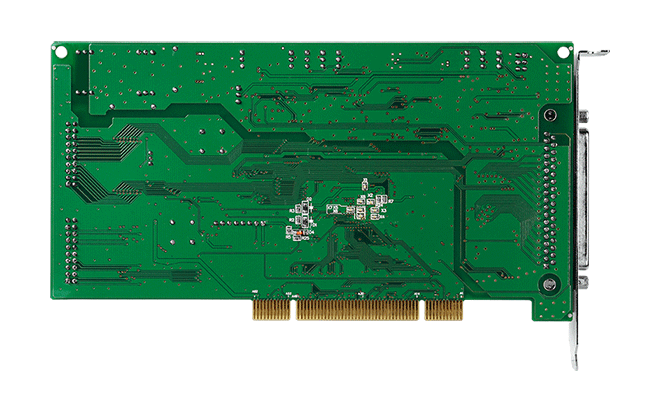

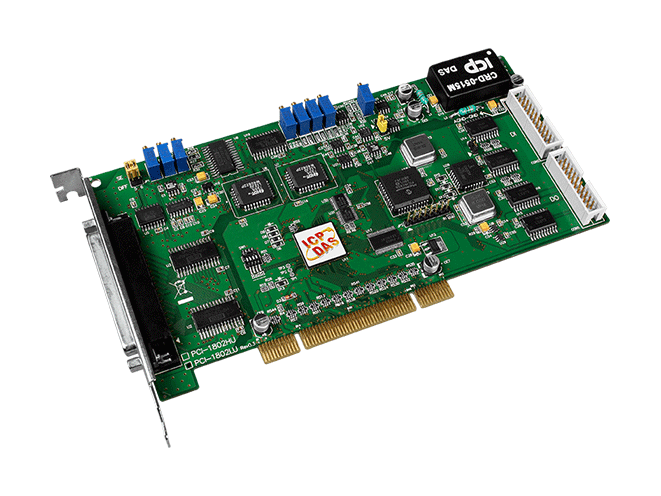

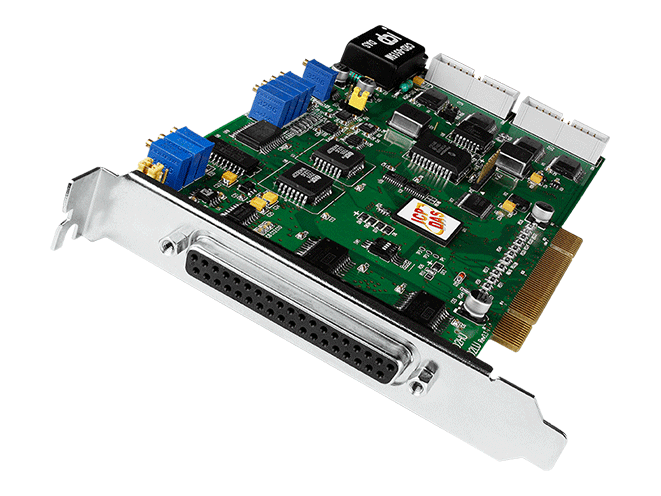

PCI-1802LU

  • Karta uniwersalna PCI, 330 kS/s, 32-kanałowa, 12-bitowa AI z wieloma funkcjami (RoHS)Zawiera jeden złącze D-Sub CA-4002
  • PCI-1802LU
  • PCI-1802LU
  • PCI-1802LU
  • PCI-1802LU
Producent: ICP DAS
Kod produktu: PCI-1802LU
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje ID karty (przełącznik SMD)
  • 2-kanałowy, 12-bitowy analogowy wyjście
  • 16-kanałowy 5 V/TTL cyfrowy wyjście
  • 16-kanałowy 5 V/TTL cyfrowy wejście
    • Rezystory pull-high i pull-low dla kanałów DI
  • 32 jednobiegunowe/16 różnicowe analogowe kanały wejściowe
    • 12-bitowy, 330 kS/s przetwornik AD
    • Wbudowany kontroler MagicScan
    • Wewnętrzny trigger: wyzwalanie programowe, wyzwalanie tempa
    • Zewnętrzny trigger: wyzwalanie wskazujące, wyzwalanie początkowe, wyzwalanie środkowe
  • Szybkość przesyłania danych do 2.7 M słów/sek.

Wprowadzenie

Karta PCI-1802LU ma uniwersalny interfejs PCI obsługujący zarówno szynę PCI 3,3 V, jak i 5 V. Wszystkie modele z rodziny PCI-1800 mają tę samą architekturę; charakteryzują się ciągłą funkcją przechwytywania A/D do 330 kHz dla niskiego wzmocnienia w systemie DOS i oferują dwa 12-bitowe kanały wyjściowe D/A, 16 kanałów wejściowych DI oraz 16 kanałów wyjściowych DO. Seria PCI-1802 oferuje 32 jednobiegunowe lub 16 różnicowych wejść. Ponadto dostarczana jest niesamowita funkcja skanowania kanałów A/D, nazwana „MagicScan”, umożliwiająca użytkownikom łatwe wdrażanie aplikacji do zbierania danych analogowych z wielu kanałów. Specyficzny kontroler MagicScan wykonuje większość zadań związanych z uzyskiwaniem wartości A/D, takich jak wybór kanału, ustawienie wzmocnienia, czas ustalania, wyzwalanie ADC i pobieranie danych. Nawet w trybie skanowania kanałów może mieć różne kody wzmocnienia dla każdego kanału, a szybkość próbkowania może nadal osiągać 330 kS/s w sumie.

Karty z serii PCI-1802 są wyposażone w sprzętowy bufor FIFO zawierający 8 tys. próbek, aby zredukować problemy z przepełnianiem danych w środowisku wielozadaniowym, takim jak Windows i Linux.

PCI-1802LU ma przełącznik ID karty, który pozwala użytkownikom rozpoznać kartę według ID za pomocą oprogramowania, gdy używają dwóch lub więcej kart PCI-1802LU w jednym komputerze. Zworki pull-high/low karty umożliwiają użytkownikowi zdefiniowanie stanu DI zamiast unoszenia się, gdy kanały DI są niepodłączone lub uszkodzone.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i ActiveX kontrola wraz z różnymi próbkami programów językowych opartych na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom szybko i łatwo tworzyć własne aplikacje.

ICP DAS PC-Based Multifunction Board Selection Guide
Nazwa modelu Bus Kanał D/A Kanał A/D Szybkość próbkowania A/D Rozmiar FIFO Software Trigger (polling) Channel Scan (Pacer) External Trigger Funkcja przerwania
PEX-1202L PCI Express 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 110 kS./s 1 k V V V -
PCI-1202LU Uniwersalny PCI
PEX-1202H PCI Express 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 44 kS./s 1 k V V V -
PEX-1202HU Uniwersalny PCI
PCI-1602U Uniwersalny PCI 12-bit, 2-ch 16-bit, 32 S.E/16 Diff 100 kS./s 8 k V V V -
PCI-1602FU Uniwersalny PCI 12-bit, 2-ch 16-bit, 32 S.E/16 Diff 200 kS./s 8 k V V V -
PCI-1800LU Uniwersalny PCI 12-bit, 2-ch 12-bit, 16 S.E/8 Diff 330 kS./s 1 k V V V -
PCI-1800HU Uniwersalny PCI 12-bit, 2-ch 12-bit, 16 S.E/8 Diff 44 kS./s 1 k V V V -
PCI-1802LU Uniwersalny PCI 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 330 kS./s 8 k V V V -
PCI-1802HU Uniwersalny PCI 12-bit, 2-ch 12-bit, 32 S.E/16 Diff 44 kS./s 8 k V V V -
PCI-822LU Uniwersalny PCI 16-bit, 2-ch 12-bit, 32 S.E/16 Diff 250 kS./s 8 k V V V V Ekonomiczny programowany DIO
PCI-826LU Uniwersalny PCI 16-bit, 2-ch 16-bit, 32 S.E/16 Diff 250 kS./s 8 k V V V V Ekonomiczny programowany DIO

Akcesoria

Zastosowania

  • Szybki system akwizycji danych
  • Monitorowanie i kontrola procesów
  • Analiza wibracji
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 5, 10, 50, 100, 500, 1000
,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V, ±0.1V, ±0.05 V, ±0.01 V, ±0.005 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0 ~ 0.01 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.01% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
330 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±2 ppm/°C of FSR
Analog Input: FIFO Size:
8192 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
Bipolar:±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ± 1 LSB @ 25 °C, ± 10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI,
,
32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 200 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
