PCI-1202HU/S

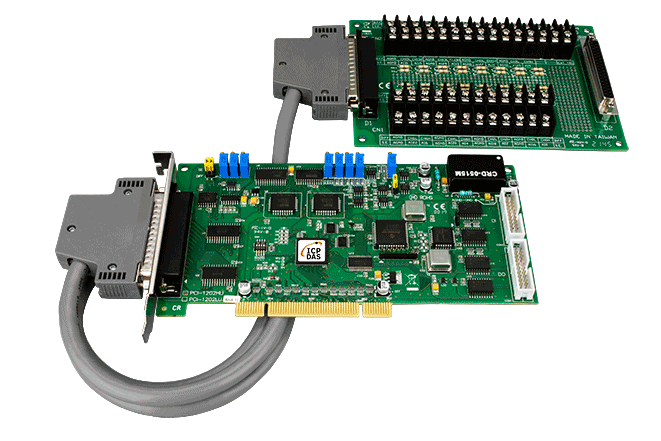

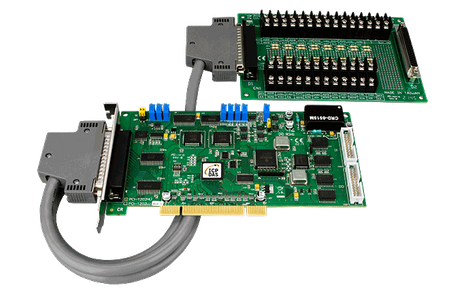

  • Uniwersalna karta PCI, 44 kS/s, 32-kanałowa, 12-bitowa AI, wielofunkcyjna (1 K słowo FIFO) (RoHS) Zawiera jedną płytę DB-1825 Daughter Board.
  • PCI-1202HU/S
Producent: ICP DAS
Kod produktu: PCI-1202HU/S
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje identyfikację karty (przełącznik SMD)
  • 2-kanałowy, 16-bitowy analogowy wyjście
  • Wbudowany bufor FIFO 1024 próbek dla AI
  • 16-kanałowe wyjście cyfrowe 5 V/TTL
  • 16-kanałowe wejście cyfrowe 5 V/TTL
    • Rezystory pull-high i pull-low dla kanałów DI
  • 32 kanały wejściowe analogowe jednokońcówkowe/16 różnicowych
    • Konwerter AD 44 kS/s
    • Wbudowany kontroler MagicScan
    • Wewnętrzny trigger: wyzwalanie oprogramowaniem, wyzwalanie pacerem
    • Zewnętrzny trigger: wyzwalanie po, przed oraz w trakcie
  • Szybkość transferu danych do 2.1 M słów/sek

Wprowadzenie

Seria PCI-1202 to rodzina wysokowydajnych kart do akwizycji danych, które oferują ciągłą akwizycję danych bez przerw w DOS przy 44 kHz dla wysokich wzmocnień. Seria PCI-1202 posiada tę samą architekturę sprzętową co PCI-1802 i zapewnia 32-kanałowe wejścia analogowe jednokońcówkowe lub 16-kanałowe różnicowe. Podobnie jak seria PCI-1802, seria PCI-1202 posiada zarówno funkcje Magic Scan, jak i Continuous Capture.

Karta PCI-1202HU Universal PCI obsługuje magistrale PCI 3.3 V i 5 V. Karty PCI-1202HU są w pełni kompatybilne z kartami PCI-1202H i zostały zaprojektowane jako bezpośrednie zamienniki bez konieczności modyfikacji oprogramowania lub sterownika, a główną różnicą jest dodanie rezystorów DI pull-high/low oraz przełącznika identyfikacji karty na PCI-1202HU.

Karty PCI-1202HU/8K są wyposażone w sprzętowy bufor FIFO o pojemności 8K próbek, co zmniejsza problemy z przepełnieniem danych w środowiskach wielozadaniowych, takich jak Windows i Linux.

Zastosowania

  • Szybki system akwizycji danych
  • Monitorowanie i kontrola procesów
  • Analiza wibracji
  • Generator wzorców cyfrowych z portu wejścia/wyjścia cyfrowego

Przewodnik po wyborze wielofunkcyjnych kart ICP DAS opartych na PC
Nazwa modelu Magistrala Kanał
D/A		 Kanał
A/D		 Szybkość
Próbkowania
A/D		 Rozmiar FIFO Wyzwalanie
Oprogramowaniem
(Polling)		 Skanowanie Kanałów
(Pacer)		 Zewnętrzny
Trigger		 Funkcja
Przerwania
PEX-1202L PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 110 kS./s 1 k V V V -
PCI-1202LU Uniwersalny
PCI
PEX-1202H PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS./s 1 k V V V -
PEX-1202HU Uniwersalny
PCI
PCI-1602U Uniwersalny
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 100 kS./s 8 k V V V -
PCI-1602FU Uniwersalny
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 200 kS./s 8 k V V V -
PCI-1800LU Uniwersalny
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 330 kS./s 1 k V V V -
PCI-1800HU Uniwersalny
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 44 kS./s 1 k V V V -
PCI-1802LU Uniwersalny
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 330 kS./s 8 k V V V -
PCI-1802HU Uniwersalny
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS./s 8 k V V V -
PCI-822LU Uniwersalny
PCI		 16-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Ekonomiczny
Programowalny DIO
PCI-826LU Uniwersalny
PCI		 16-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Ekonomiczny
Programowalny DIO

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit) for Version 4.0 or above
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 5, 10, 50, 100, 500 ,1000
,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V, ±0.1 V, ±0.05 V, ±0.01 V, ±0.005 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0 ~ 0.01 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.1% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
44 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±4 ppm/°C of FSR
Analog Input: FIFO Size:
1024 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ±1 LSB @ 25 °C, ±10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
Logic 1: 2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
Logic 0: 0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 196 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
