PCI-1800LU/S

  • Uniwersalna karta PCI, 330 kS/s, 16-kanałów, 12-bitowy wielofunkcyjny układ AI (zgodność z RoHS)

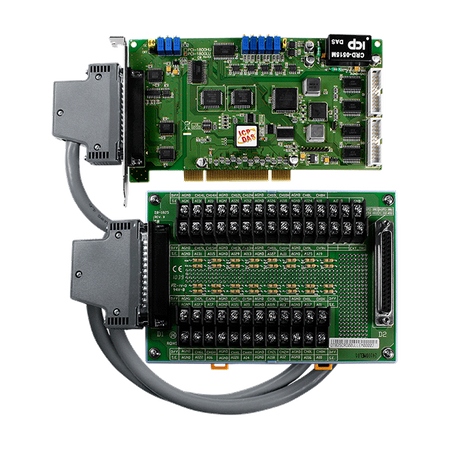

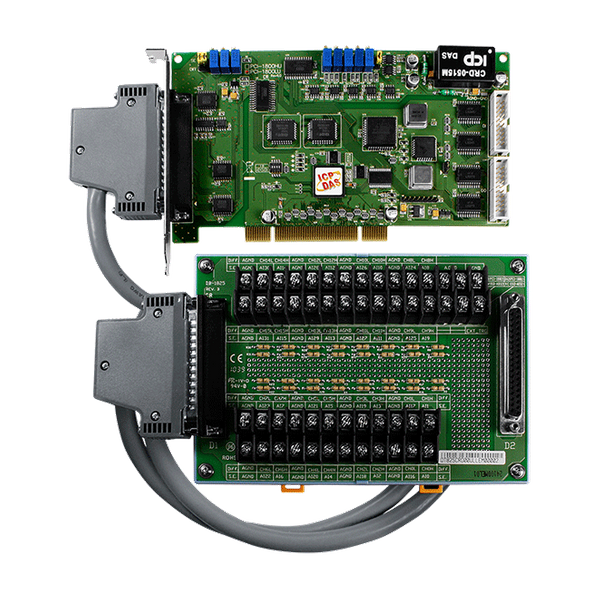

  • W zestawie znajduje się: Płyta główna DB-8225 oraz kabel D-Sub CA-3710
  • PCI-1800LU/S
Producent: ICP DAS
Kod produktu: PCI-1800LU/S
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje ID karty (przełącznik SMD)
  • 2-kanałowe, 12-bitowe wyjście analogowe
  • 16-kanałowe wyjście cyfrowe 5 V/TTL
  • 16-kanałowe wejście cyfrowe 5 V/TTL
    • Rezystory pull-high i pull-low dla kanałów DI
  • 16 kanałów wejściowych w trybie single-ended/8 w trybie różnicowym
    • 12-bitowy, 330 kS/s przetwornik AD
    • Wbudowany kontroler MagicScan
    • Wyzwalanie wewnętrzne: wyzwalanie programowe, wyzwalanie taktowe
    • Wyzwalanie zewnętrzne: post-trigger, pre-trigger, middle-trigger
  • Wysoka szybkość transferu danych do 2,7 M wyrazów/sek.

Wprowadzenie

Karta PCI-1800LU/S ma uniwersalny interfejs PCI obsługujący zarówno magistralę PCI 3.3 V, jak i 5 V. Wszystkie karty z rodziny PCI-1800 mają taką samą architekturę; oferują funkcję ciągłego przechwytywania A/D do 330 kHz dla niskiego wzmocnienia pod DOS i oferują dwa 12-bitowe kanały wyjściowe D/A, 16 kanałów DI i 16 kanałów DO. Seria PCI-1800 zapewnia 16 wejść w trybie single-ended lub 8 różnicowych wejść. Dodatkowo jest dostępna niesamowita funkcja skanowania kanałów A/D o nazwie „MagicScan”, która umożliwia użytkownikom łatwe implementowanie aplikacji do wielokanałowego przechwytywania danych analogowych. Specjalny kontroler MagicScan wykonuje większość zadań związanych z uzyskiwaniem wartości A/D, takich jak wybór kanału, ustawianie wzmocnienia, czas stabilizacji, wyzwalanie ADC i zbieranie danych. Nawet w trybie skanowania kanałów, dla każdego kanału można ustawić różne kody wzmocnienia, a szybkość próbkowania nadal może osiągnąć 330 kS/s.

Karta PCI-1800LU/S posiada przełącznik ID karty, który umożliwia użytkownikom rozpoznanie karty za pomocą oprogramowania, gdy używają dwóch lub więcej kart PCI-1800LU/S w jednym komputerze. Zworki pull-high/low karty pozwalają użytkownikowi zdefiniować stan DI zamiast unoszenia się, gdy kanały DI są odłączone lub uszkodzone. Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. W celu ułatwienia użytkownikom szybkiego i łatwego opracowywania własnych aplikacji, dostarczane są biblioteki DLL i kontrolki ActiveX wraz z różnymi przykładowymi programami w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW.

Karty z serii PCI-1800/1802 obsługują systemy Linux, DOS, Windows 98/NT/2000 oraz 32/64-bitowe wersje systemów Windows XP/2003/2008/Vista/7. SDK karty I/O dostarcza biblioteki DLL, kontrolki ActiveX i przykładowe programy z kodami źródłowymi w różnych językach, takich jak Turbo C, Borland C, Microsoft C, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW. Użytkownicy mogą korzystać z tych wersji demonstracyjnych, aby szybko i łatwo zaimplementować swoje aplikacje. ICP DAS przestaje produkować model /NDA (bez funkcji D/A), ponieważ standardowy model zapewnia pełne funkcje, które pokrywają wymagania wersji /NDA. Prosimy o kontakt w przypadku zainteresowania projektem OEM/ODM dotyczącym wersji niestandardowej (lub modelu /NDA).

Zastosowania

  • System szybkiego przechwytywania danych
  • Monitorowanie i kontrola procesów
  • Analiza drgań

Akcesoria

Przewodnik wyboru wielofunkcyjnych kart bazujących na PC ICP DAS
Nazwa modelu Magistrala Kanał D/A
Kanał A/D Szybkość
próbkowania A/D		 Rozmiar FIFO Wyzwalanie
programowe
(Polling)		 Skanowanie kanałów
(Pacer)		 Wyzwalanie
zewnętrzne		 Funkcja
przerwań
PEX-1202L PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 110 kS./s 1 k V V V -
PCI-1202LU Uniwersalne
PCI
PEX-1202H PCI
Express		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS./s 1 k V V V -
PEX-1202HU Uniwersalne
PCI
PCI-1602U Uniwersalne
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 100 kS./s 8 k V V V -
PCI-1602FU Uniwersalne
PCI		 12-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 200 kS./s 8 k V V V -
PCI-1800LU Uniwersalne
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 330 kS./s 1 k V V V -
PCI-1800HU Uniwersalne
PCI		 12-bit,
2-ch		 12-bit,
16 S.E/8 Diff		 44 kS./s 1 k V V V -
PCI-1802LU Uniwersalne
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 330 kS./s 8 k V V V -
PCI-1802HU Uniwersalne
PCI		 12-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 44 kS./s 8 k V V V -
PCI-822LU Uniwersalne
PCI		 16-bit,
2-ch		 12-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Opłacalny programowalny DIO
PCI-826LU Uniwersalne
PCI		 16-bit,
2-ch		 16-bit,
32 S.E/16 Diff		 250 kS./s 8 k V V V V Opłacalny programowalny DIO
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
16 Single-ended/8 Differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 5, 10, 50, 100, 500, 1000
,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V, ±0.1V, ±0.05 V, ±0.01 V, ±0.005 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0 ~ 0.01 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.01% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
330 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±2 ppm/°C of FSR
Analog Input: FIFO Size:
1024 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
Bipolar:±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ± 1 LSB @ 25 °C, ± 10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI,
,
32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 200 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
