Główne cechy
• Automatyczny crossover MDI / MDI-X dla funkcji plug-and-play
• Każdy port obsługuje prędkość 10/100 Mbps z automatyczną negocjacją
• Architektura store-and-forward
• Pełny dupleks IEEE 802.3x i kontrola przepływu dla połowicznego dupleksu
• Wydajna przepustowość pamięci 3.2 Gbps
• Pamięć buforowa ramki: 1 Mbit
• 2048 adresów MAC
• Redundantne wejścia zasilania +10 ~ +30 VDC, alarm awarii zasilania przez wyjście przekaźnikowe
• Obsługuje temperatury pracy od -40°C do +75°C
• Montaż na szynie DIN dla zastosowań przemysłowych
Wprowadzenie

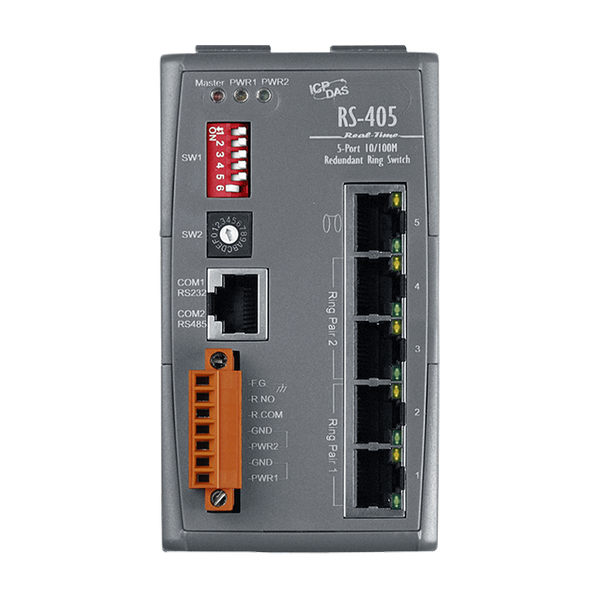

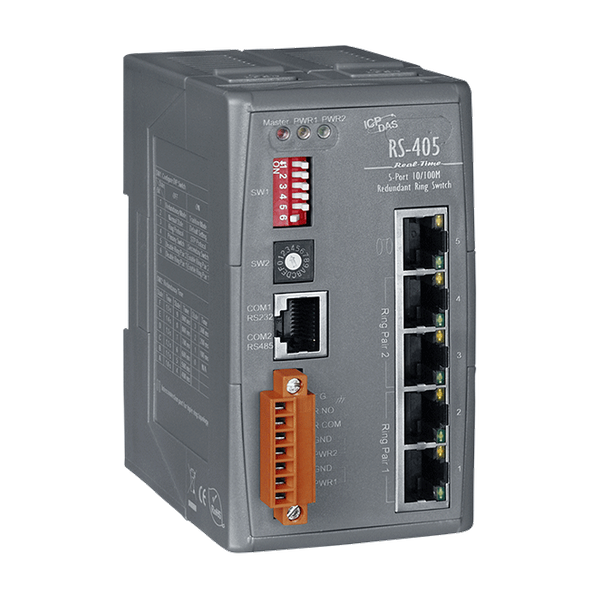

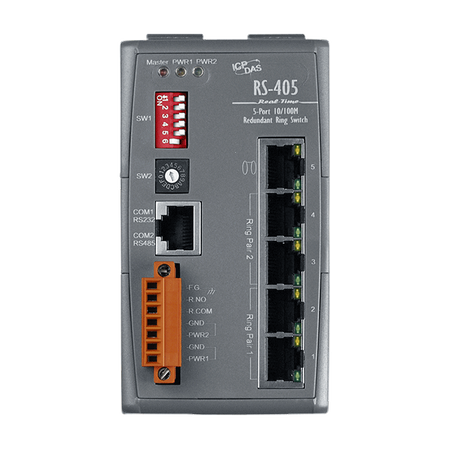

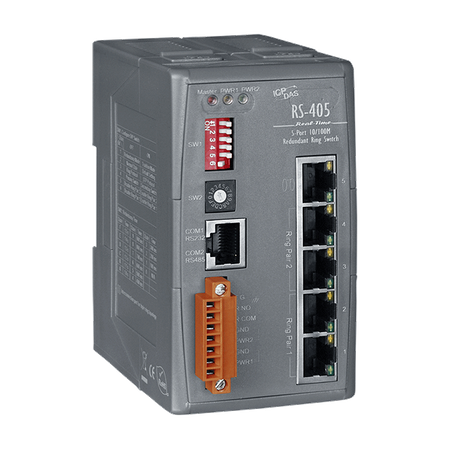

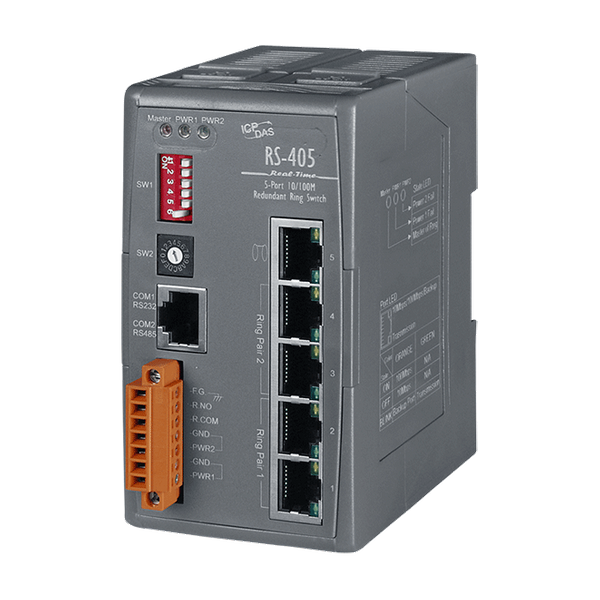

RS-405 to przemysłowy przełącznik Ethernet (10/100Base-TX) z 5 portami, działający w rzeczywistym czasie rzeczywistym w redundantnym pierścieniu. RS-405 obsługuje funkcję automatycznej negocjacji 10/100M oraz automatyczną funkcję MDI/MDIX. Może automatycznie dostosować prędkość transmisji (10 Mbps lub 100 Mbps) do odpowiednich połączeń. Złącza portu Ethernet to ekranowane RJ-45. Ekranowane złącza RJ-45 oferują wysoką niezawodność środowiska Ethernet dla kontroli i automatyzacji przemysłowej. Wbudowana technika Cyber-Ring firmy ICP DAS umożliwia umieszczenie wielu przełączników w redundantnym pierścieniu. Typowo wykrywa i odzyskuje połączenie miedziane w ciągu około 20 ms – dla większości zastosowań proces przebiega bez zakłóceń. RS-405 jest bardzo łatwy w użyciu i całkowicie wolny od ustawień oprogramowania. Po rozpakowaniu z obudowy transportowej, wystarczy jeden lub dwa przełączniki dip lub obrotowe, aby go uruchomić. RS-405 zapewnia dwa wejścia zasilania, które mogą być jednocześnie podłączone do źródeł zasilania DC. W przypadku awarii jednego z wejść zasilania inne źródło działa jako zapasowe, automatycznie wspierając potrzeby zasilania RS-405. Dodatkowo, funkcja wyjścia przekaźnikowego może sygnalizować awarie zasilania lub łącza sieciowego.
| Product Range: | Ethernet Switch |
Wskaźniki LED | |
| LED Indicators: Status: | Power, 10/100M, Link/Act, Master |
ETHERNET | |
| Ethernet: Porty: | 5 x RJ-45, 10/100Base-TX |
| Ethernet: Standards: | IEEE 802.3, IEEE 802.3u, IEEE802.3x |
| Ethernet: Processing Type: | Store & forward wire speed switching |
| Ethernet: MAC Table: | 2048 |
| Ethernet: Memory Bandwidth: | 3.2 Gbps |
| Ethernet: Frame Buffer Memory: | 1 Mbit |
| Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
| Ethernet: Protocol: | Modbus/RTU, Modbus/TCP |
| Ethernet: Redundant Strategy: | STP, Ring (ICP DAS) |
| Ethernet: Isolation: | 1500 Vrms 1 minute |
| Ethernet: DIP Switch: | Yes, ,
1x Redundancy mode confi guration ,
1x Max. Recovery time selection |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232/RS-485 |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC (Isolation redundant input) |
| Power: Consumption: | 0.22 A @ 24 VDC, +/-5% arrowed with 100M Full duplex |
| Power: Alarm Output: | Yes,Relay 2 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 65 x 120 x 99 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -40 °C ~ + 75 °C |
| Environment: Storage Temperature: | -40 °C ~ + 85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
