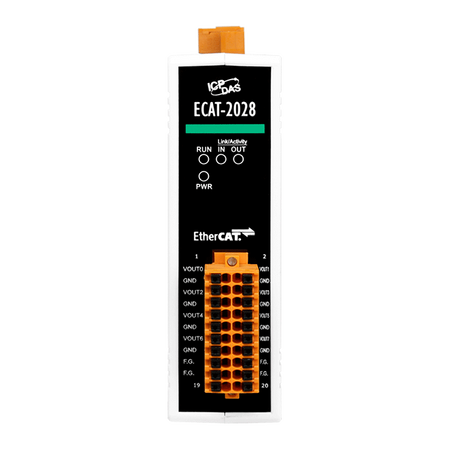

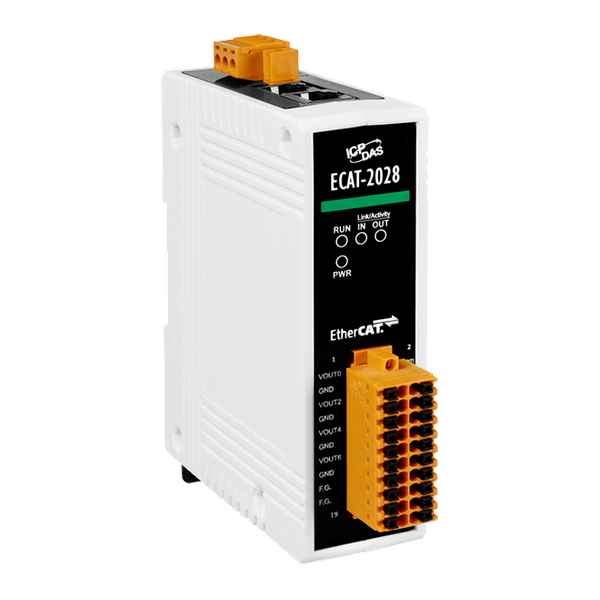

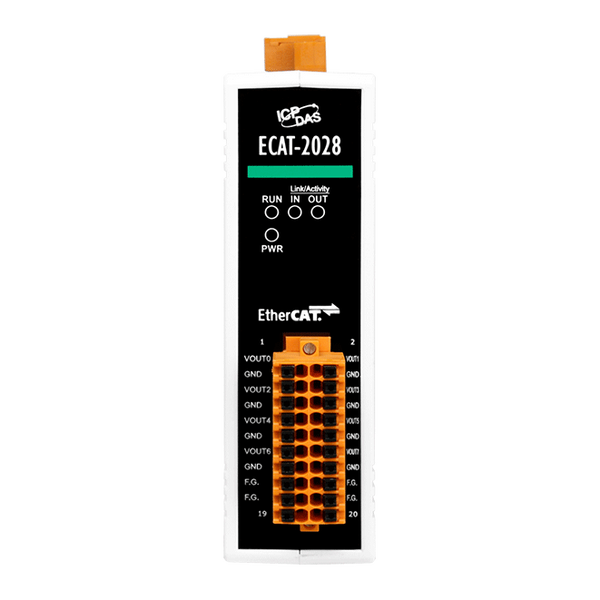

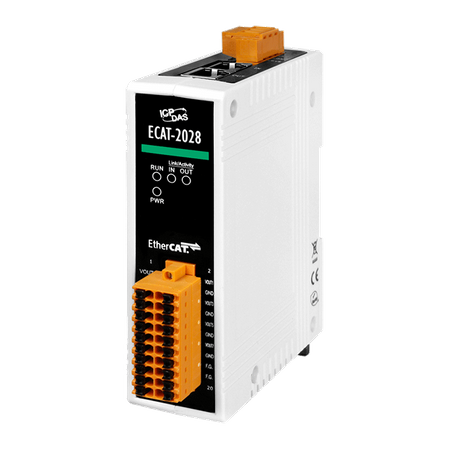

Name: ECAT-2028
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU zarządza efektywnie ruchem sieciowym

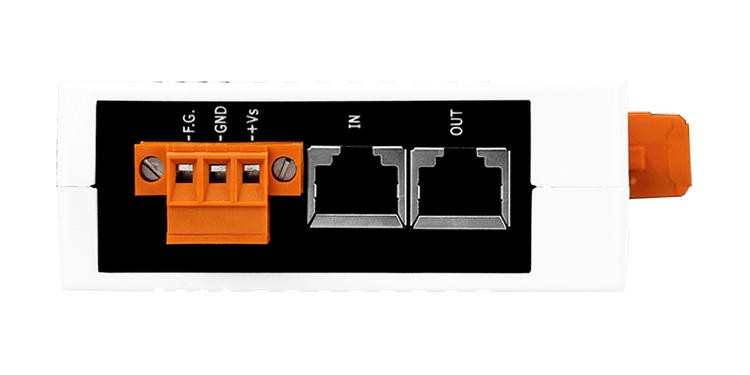

• 2 x interfejs RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączeń szeregowych
• Zweryfikowany narzędziem do testowania zgodności EtherCAT
• Zdejmowane złącze terminalowe
• Wskaźniki LED dla statusu I/O
• 8 kanałów, 12-bitowy wyjście analogowe
• Zgodność z RoHS
• Ochrona ESD 4 KV na każdy kanał

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany za pomocą połączeń szeregowych, co umożliwia elastyczność w instalacji urządzeń oraz zmniejsza koszty infrastruktury i operacyjne. Wszystkie moduły mogą być rozmieszczone w różnych topologiach sieciowych, takich jak gwiazda, linia lub pierścień. Izolowany projekt wejścia i wyjścia chroni ECAT-2000 przed szkodliwymi zakłóceniami i warunkami środowiskowymi. ECAT-2028 posiada 8 kanałów wyjścia analogowego 12-bitowego. Użytkownicy mogą uzyskać status wyjścia za pośrednictwem danych przetwórczych. Moduł przeszedł i został zweryfikowany narzędziem do testowania zgodności, w związku z czym dowolny Master EtherCAT lub konfigurator może nim łatwo zarządzać oraz realizować różne aplikacje.

Zastosowania

• Narzędzia półprzewodnikowe
• Formowanie metali
• Pakowanie
• Wtryskarki
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wyjście analogowe
Wyjście analogowe: Kanały:	8
Wyjście analogowe: Zakres:	±5 V, ±10 V, 0 ~ +5 V, 0 ~ +10 V
Wyjście analogowe: Rozdzielczość:	12-bit
Wyjście analogowe: Dokładność:	±0.1% of FSR
Analog Output: Zero Drift:	±30 μV/°C
Analog Output: Span Drift:	±5 ppm/°C
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	1 ms
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 108 (W x L x H)

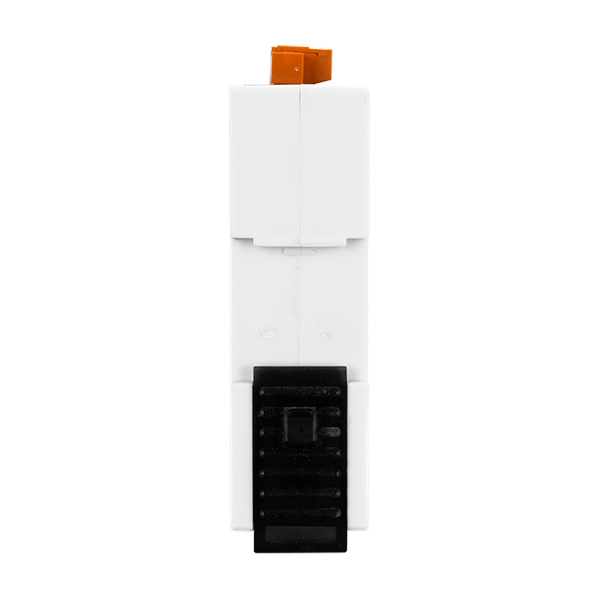

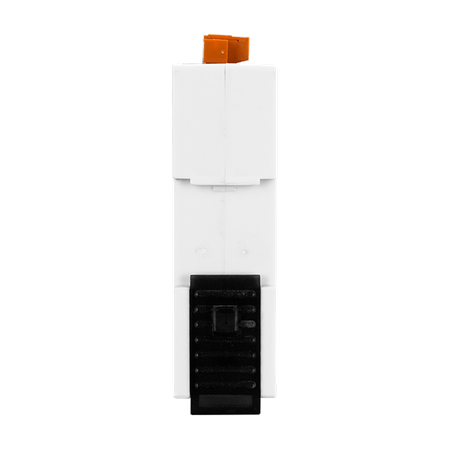

Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
