Główne cechy
- ISM 2.4 GHz Częstotliwość pracy
- Pełna zgodność z normami 2.4G IEEE 802.15.4/ZigBee
- Zasięg transmisji bezprzewodowej do 700 m (domyślnie)
- Regulowana moc wyjściowa RF
- 14 kanałów połączeń wejść cyfrowych
- Ustawienie bezpiecznej wartości DO dla monitorowania rozłączeń bezprzewodowych
- Konfigurowalna liczba parowania I/O
- Ochrona przed przepięciami i ESD
- Wsparcie dla szyfrowania AES-128 w komunikacji bezprzewodowej
- Montaż na szynie DIN
Wprowadzenie

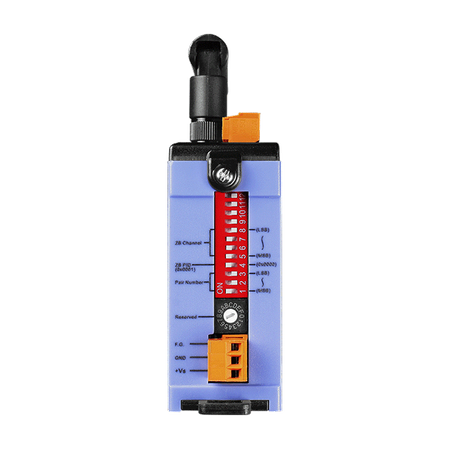

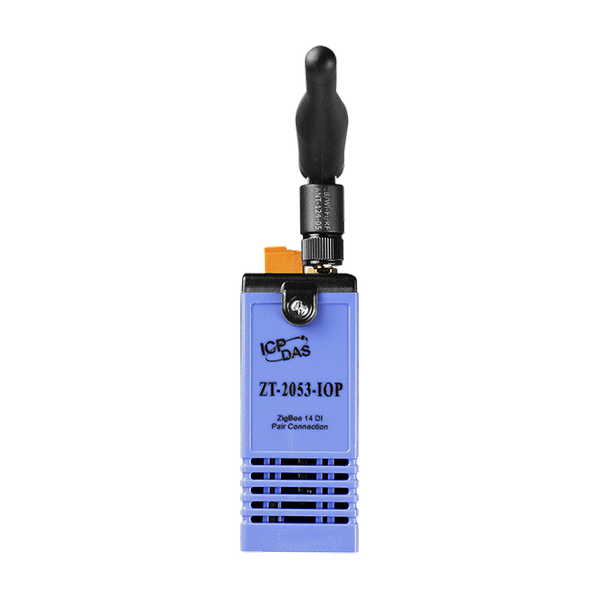

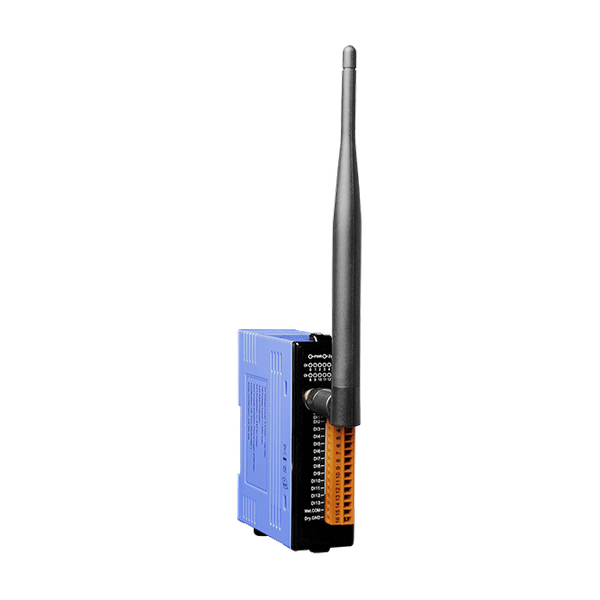

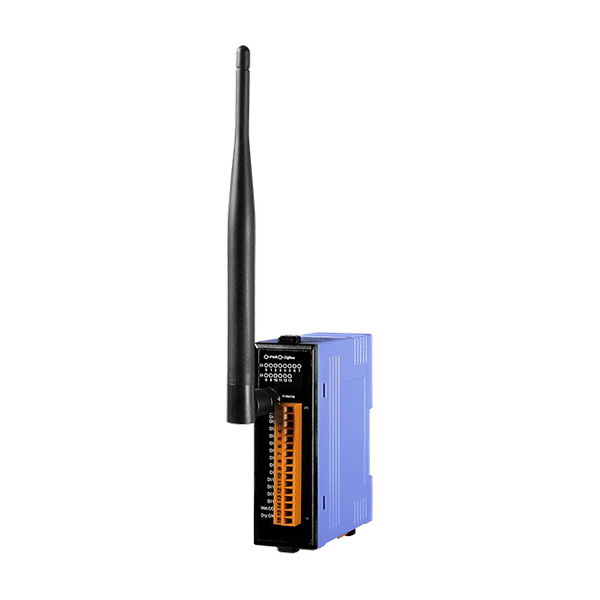

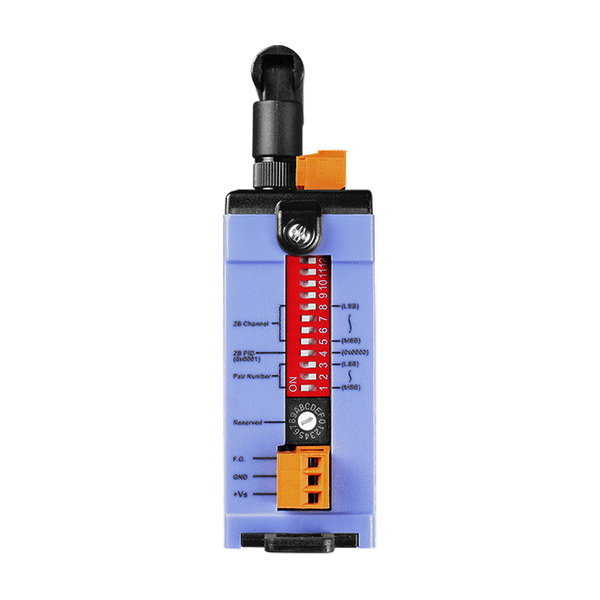

Moduł ZT-2053-IOP działa jako koordynator ZigBee, oferujący 14-kanałową funkcję wejścia cyfrowego w połączeniu z modułem ZT-2043 (14-kanałowe wyjście cyfrowe typu sink). Zintegrowana funkcja wiązania kanałów I/O oznacza, że nie ma konieczności używania zewnętrznego kontrolera. Status każdego kanału ZT-2053-IOP wyzwala odpowiadające zdalne kanały wyjścia cyfrowego na module ZT-2043. ZT-2053-IOP stale przesyła aktualizacje statusu kanałów wejść cyfrowych do zdalnego ZT-2043, aby zapewnić synchronizację kanałów wyjść cyfrowych. ZT-2053-IOP oferuje również zewnętrzne przełączniki DIP do łatwej konfiguracji, co pozwala na synchronizację sygnałów cyfrowych w każdym środowisku, gdzie okablowanie jest trudne.
Zastosowania
| Product Range: | ZigBee |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | 4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV Contact for Power Line, Communication Line ,
and each Channel, 8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | 3 kV for Power |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power / Debug ,
1 x Communication ,
14 x Digital Input |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz, 5 Omni-Directional |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |

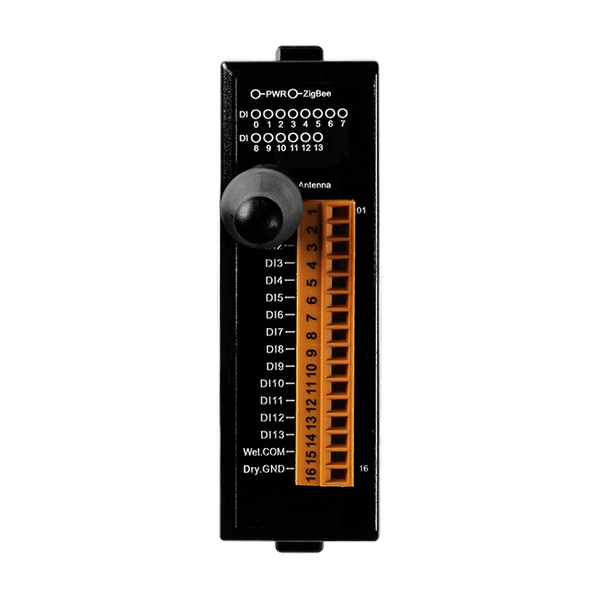

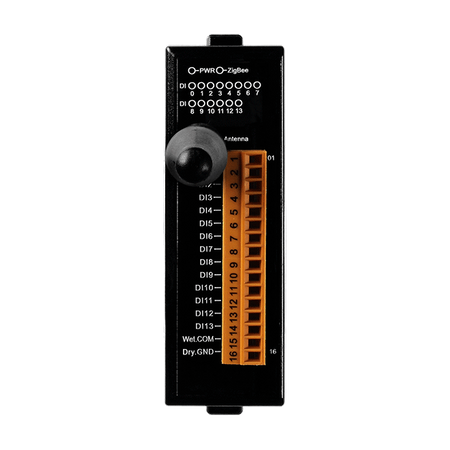

Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 14 |
| Wejście cyfrowe: Typ: | Dry + Wet Contact |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: +3.5 VDC ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: Max. +1 VDC |
| Digital Input: Input Impedance: | 3 kΩ, 0.33 W |
| Digital Input: Effective Distance: | 500 m Max. |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | Max. 0.72 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 78 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
