Główne cechy
• Obsługa protokołów OPC UA Server / Client i MQTT Client• Obsługa RESTful API poprzez HTTP i HTTPS
• Obsługa jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa nastawiania funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: realizacja ustalonych reguł o określonym czasie
• Obsługa dziennika zdarzeń: rejestracja zmian I/O do śledzenia urządzeń
• Obsługa oprogramowania IoTstar Cloud Management Software
• Wbudowany serwer WWW, oferujący interfejs użytkownika w przeglądarce
• Kanały I/O: 8 x AC/DC DI
• Dwóch portowy przełącznik Ethernet do tworzenia topologii Daisy-Chain
• Zgodność z IEEE 802.3af, Power over Ethernet (PoE)
Wprowadzenie

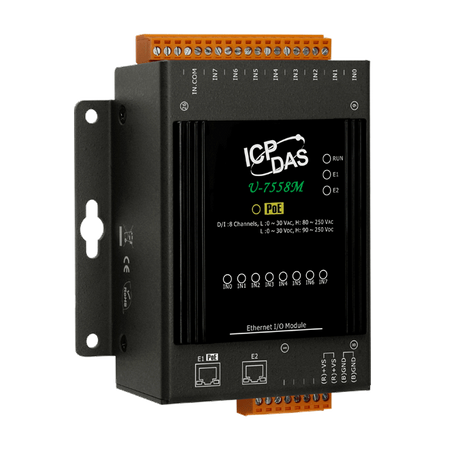

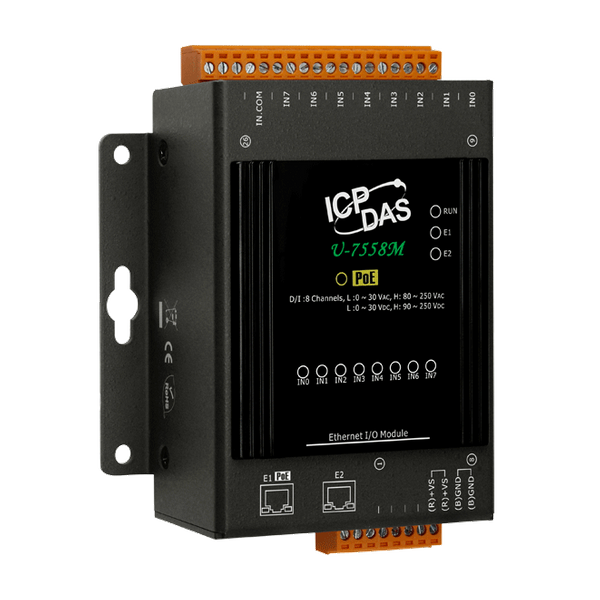

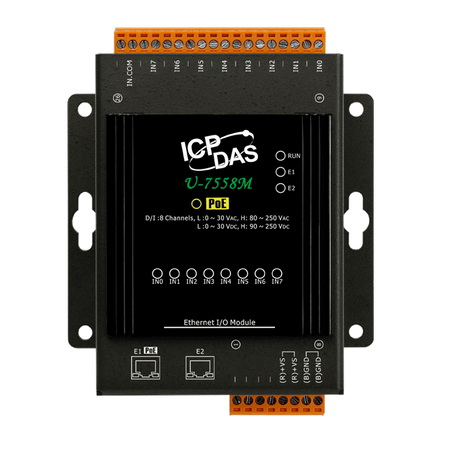

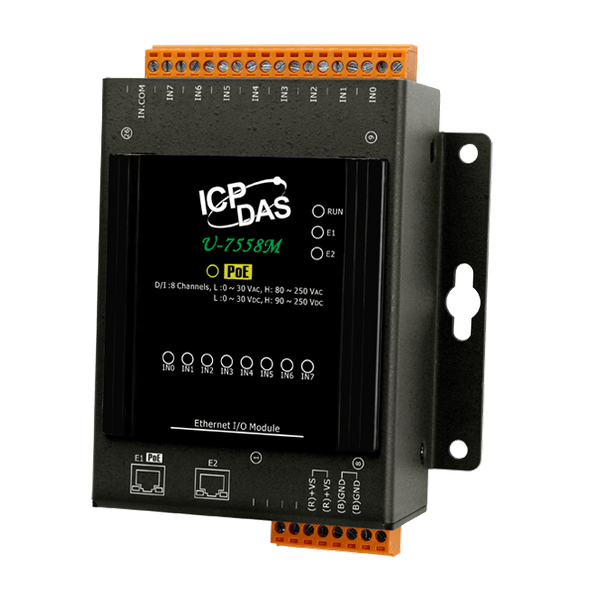

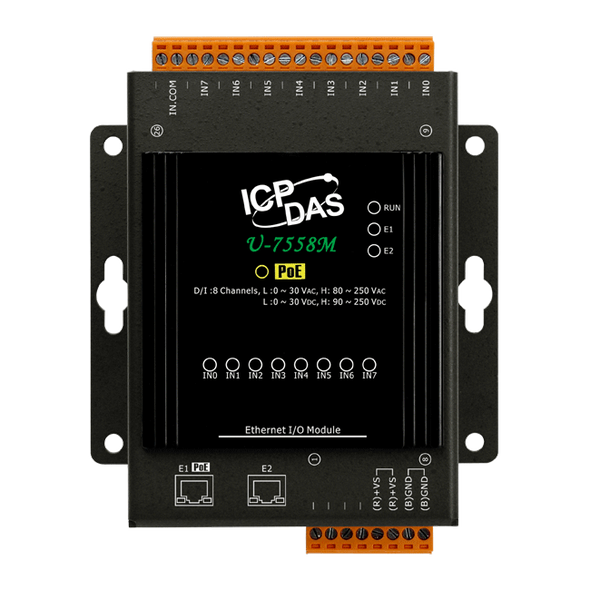

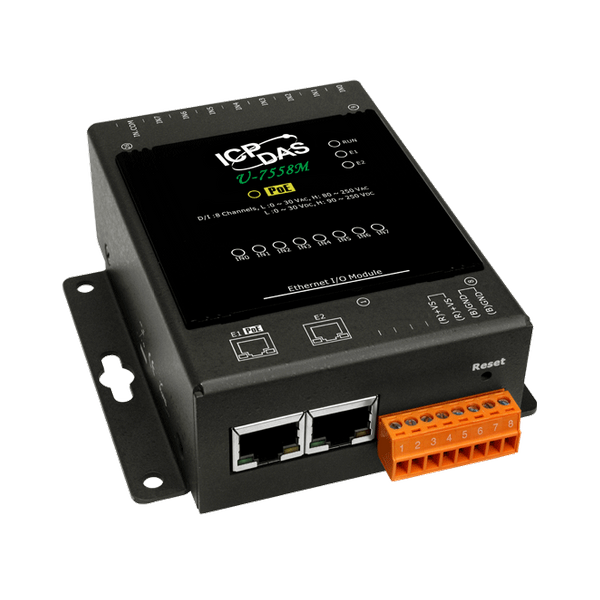

U-7558M to moduł I/O UA, który oferuje 8 kanałów cyfrowego wejścia AC/DC. Moduł posiada wbudowany dwupunktowy przełącznik Ethernet, umożliwiający tworzenie topologii Daisy-Chain. Okablowanie jest znacznie łatwiejsze i może obniżyć całkowity koszt okablowania i przełączników. Spełnia on specyfikację IEEE 802.3af (Klasa 2) dotyczącą Power over Ethernet (PoE), co pozwala na zasilanie poprzez pary Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projekt systemu, oszczędzając miejsce oraz redukując okablowanie i gniazda zasilania. Moduł oferuje interfejs webowy do konfigurowania, kontrolowania oraz monitorowania modułów, połączeń i statusu I/O poprzez przeglądarkę internetową. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (mogą być one wykonywane jednocześnie). Użytkownicy mogą wybrać tryb sieciowy zgodnie z własnymi potrzebami, aby przesyłać wartości z wbudowanych kanałów I/O do systemu chmury lub systemu sterowania w terenie, w celu wyświetlania, analizy lub strategii. Obsługuje skalowanie, dzięki czemu sygnał analogowy jest konwertowany na bardziej czytelną wartość. Obsługuje funkcję logiczną Rule Setting IF, THEN, ELSE, umożliwiając ustawienie logicznych warunków/działań dla punktów I/O i wirtualnych; oferuje funkcję harmonogramu do wykonywania ustalonych reguł w określonym czasie; obsługuje funkcję RESTful API, umożliwiając odczyt/zapis I/O i punktów wirtualnych poprzez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | 80 ~ 250 VAC ,
±90 ~ ±250 VDC |
| Digital Input/Counter: OFF Voltage Level: | 30 VAC (max.) ,
±30 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 150 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 300 VAC |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.7 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
