Name: TPD-432F-H
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Ekran dotykowy o wysokiej rozdzielczości i kolorach wysokiej jakości
PoE (Power over Ethernet) dla serii TPD-433
RS-485 (w tym Self-Tuner)
RTC (zegarmistrz rzeczywisty)
Buzzer
Bezpłatne narzędzie deweloperskie HMIWorks
Wsparcie dla języka C i Ladder Designer
Protokoły Modbus TCP/RTU i DCON
Wsparcie dla zdefiniowanych przez użytkownika protokołów trzecich (język C)
Temperatura pracy: -20 ~ 50 °C

Wprowadzenie

Seria TPD 4,3 cala to miniaturowy dotykowy HMI z wysokorozdzielczym kolorowym ekranem dotykowym TFT, który pasuje do standardowego gniazdka ściennego. Ponadto, jest bezproblemowo zintegrowany z bogatymi modułami I/O i prezentuje piękną, elastyczną i definiowaną przez użytkownika ramkę obrazu. W skrócie, jest to najlepszy wybór do modernizacji mechanicznych przełączników na inteligentne panele sterujące.

Dla użytkowników PLC, HMIWorks oferuje Ladder Designer, a dla użytkowników IT, zapewniono środowisko języka C. Szczególnie, nauka tworzenia programu aplikacyjnego dla urządzeń serii TPD za pomocą Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim dostępnym funkcjom, urządzenia dotykowe HMI serii TPD muszą być najskuteczniejszymi urządzeniami HMI, jakie kiedykolwiek były na rynku.

Zastosowania

Prosimy o odniesienie się do Zastosowania TouchPAD w celu uzyskania bardziej szczegółowych przypadków zastosowania produktu.

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes

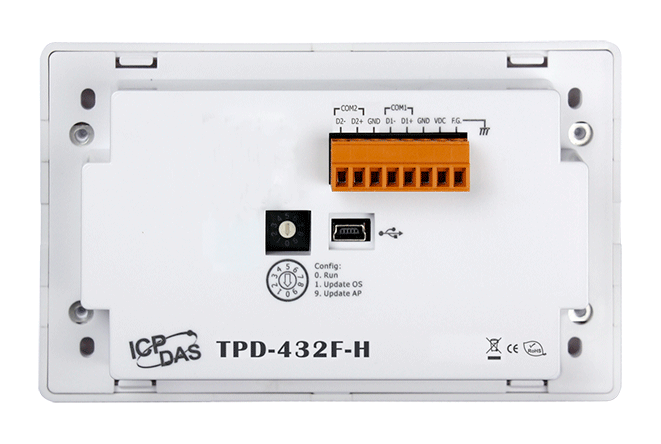

Porty COM
Porty COM: Porty:	2 x RS-485 (including Self-Tuner)
USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2.5 W
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	140 mm x 87 mm x 41 mm
Mechanical: Installation:	Wall mounting
Mechanical: Ingress Protection Rating:	Front Panel: IP40
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
