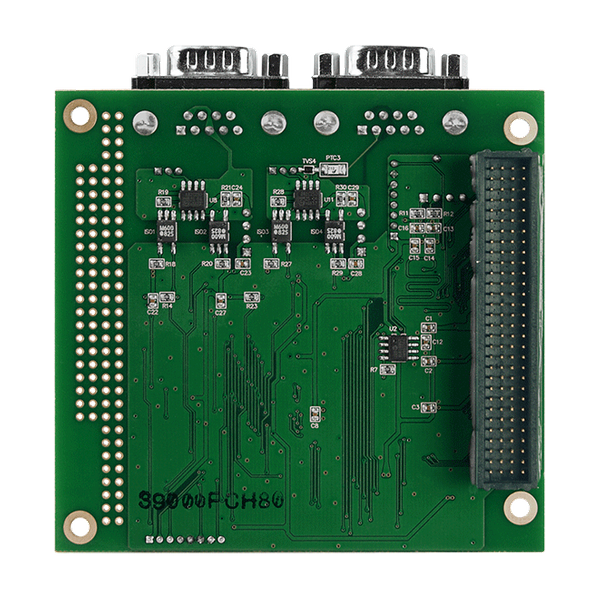

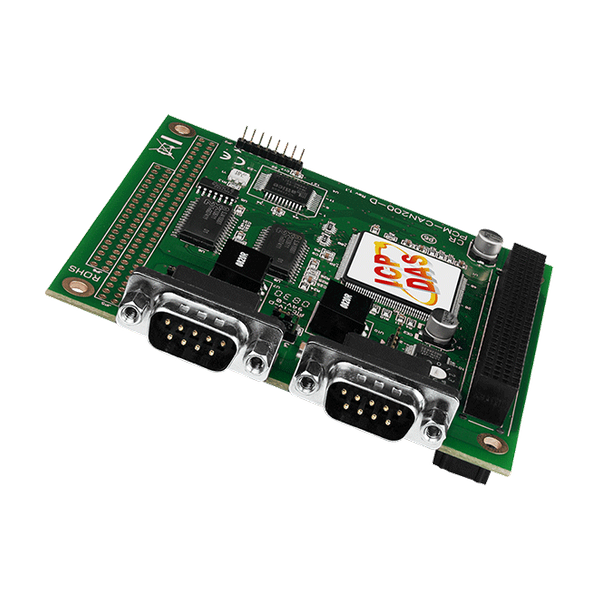

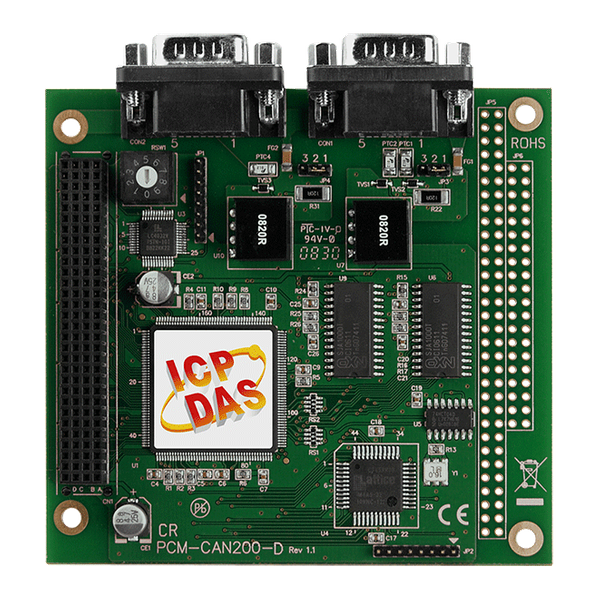

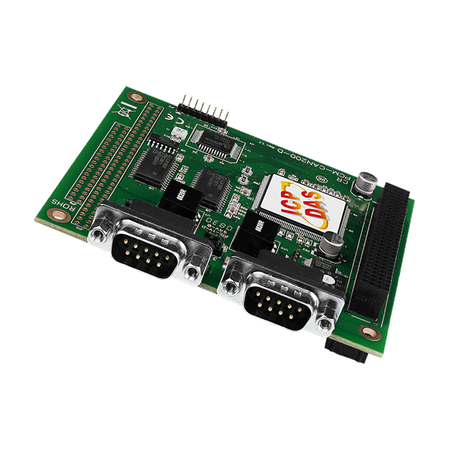

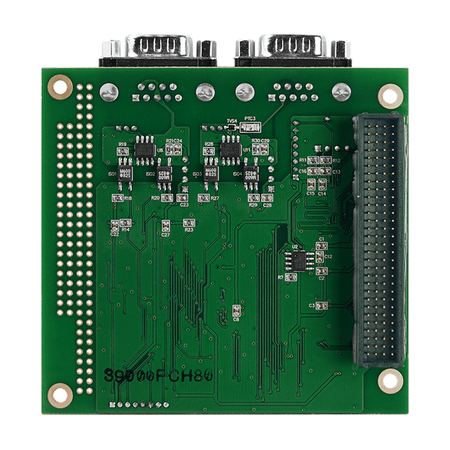

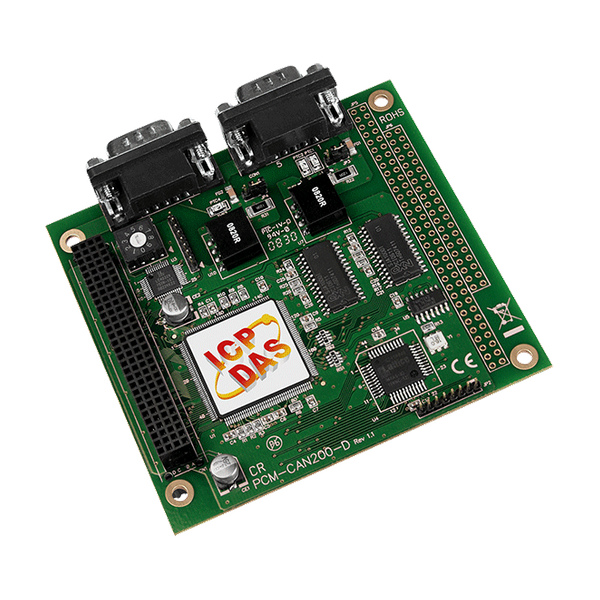

Name: PCM-CAN200-D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zgodność z PCI104
Złącze 9-pin D-sub
Kompatybilny z CAN 2.0 części A i B
W pełni zgodny ze standardem ISO 11898-2
Obsługuje prędkości CAN od 10K do 1M bps
2500 Vrms izolacja fotokopulacyjna na magistrali CAN
Wbudowany zworek do wyboru rezystora końcowego 120 ohm
1KV izolacja galwaniczna
2 niezależne kanały CAN
Bezpośrednie mapowanie pamięci do kontrolera CAN

Wprowadzenie

PCM-CAN200-D może być rozwiązaniem CAN na wysokiej jakości sprzęcie PCI104 w środowisku przemysłowym, zgodnym ze specyfikacją CAN 2.0A i CAN 2.0B. Posiada 2 niezależne porty komunikacyjne CAN z 9-pinowym złączem D-sub i ma zdolność obsługi szerokiej gamy zastosowań CAN.

Ponadto PCM-CAN200-D wykorzystuje kontroler CAN Phillips SJA1000T i transceiver 82C250/251, które zapewniają arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcję retransmisji. Może być zainstalowany w gnieździe PCI 5V i faktycznie obsługuje „Plug & Play”.

Zastosowania

Zastosowania komunikacji magistrali CAN
Zastosowania protokołów DeviceNet, CANopen, CAN J1939, SDS (System Wide Network)
Systemy kontrolne
Automatyka budynkowa
Automatyzacja fabryk
Rozproszone pozyskiwanie danych

Parametry techniczne:

Product Range:	CAN Bus
Software
Software: Driver:	Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft
Software: SDK:	VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0
Magistrala PC
Magistrala PC: Typ:	PCI-104
CAN
CAN: Controller:	NXP SJA1000T with 16 MHz clock
CAN: Porty:	2
CAN: Baud Rate:	10 k ~ 1 M bps
CAN: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:	Jumper for 120 Ω terminal resistor
Power
Power: Consumption:	250 mA @ 5 V
Mechaniczny
Mechanical: Dimensions (mm):	91 x 22 x 96 (W x L x H)
Środowisko
Environment: Operating Temperature:	0 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	5 ~ 85% RH, Non-condensing
Status:	Available
