Główne cechy
• Cortex-A8, 1GHz CPU
• 512 MB SDRAM i 256 MB Flash
• Windows CE 7.0
• Wbudowany SoftLogic Win-GRAF (IEC 61131-3)
• Wyjście VGA
• Modbus RTU/TCP (Master, Slave)
• Obsługa eLogger HMI
• Redundantne źródła zasilania
Wprowadzenie

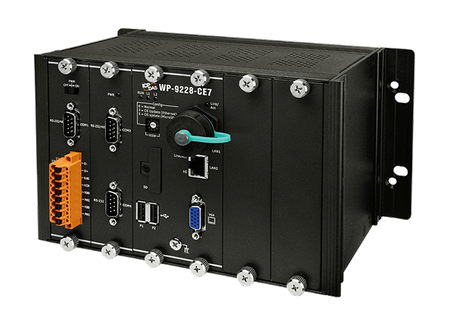

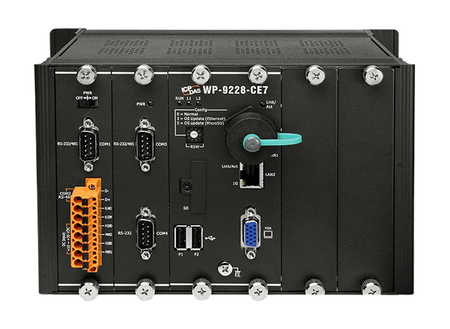

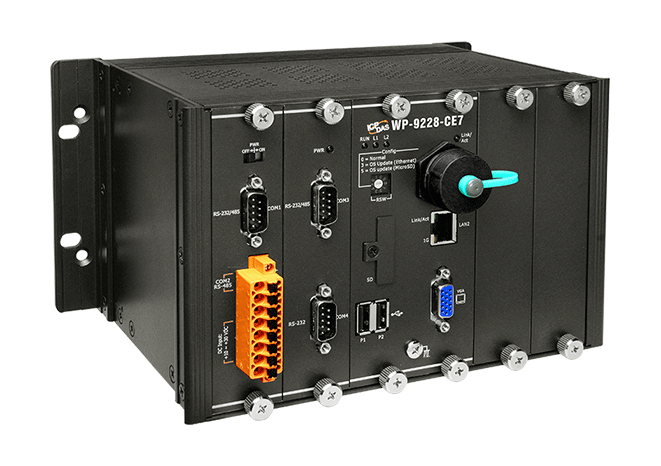

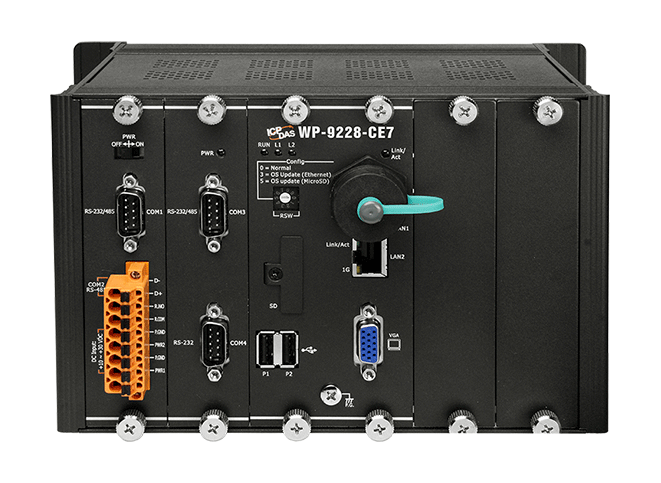

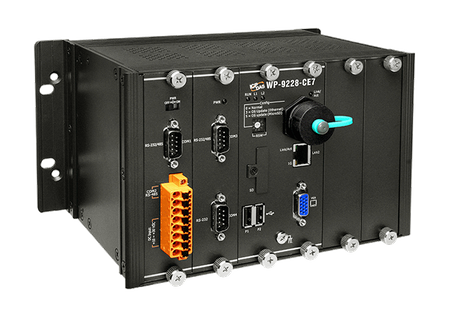

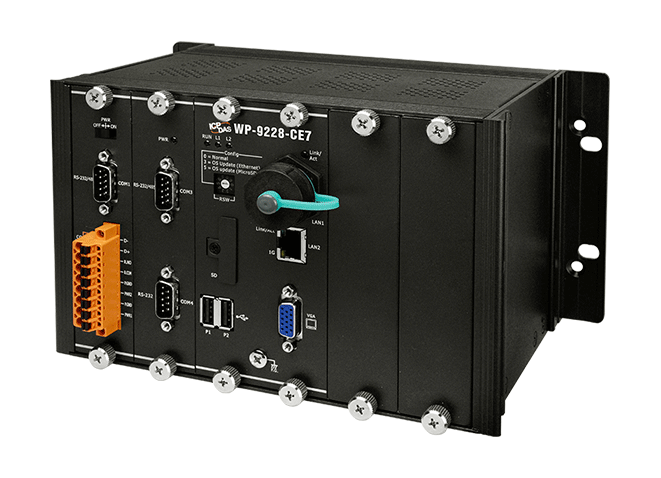

Seria Win-GRAF WinPAC-9000-CE7 (WP-9228-CE7/9428-CE7/9828-CE7) to nowa generacja kontrolerów PAC (Programmable Automation Controller) opartych na systemie Windows CE 7.0 firmy ICP DAS. Każdy WP-9000-CE7 jest wyposażony w procesor Cortex-A8 (1,0 GHz), system operacyjny Windows CE 7.0 oraz różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz 2/4/8 gniazd rozszerzeń I/O, które można wykorzystać do integracji wysokowydajnych modułów I-9K (typ równoległy) i I-97K (typ szeregowy).
Korzyści płynące z uruchamiania Windows CE 7.0 na urządzeniu WinPAC obejmują twarde możliwości czasu rzeczywistego, osiągalną deterministyczną kontrolę oraz umożliwienie PAC wyświetlania okien i operacji podobnych do komputera PC. Seria PAC WP-9x28-CE7 jest zdolna do uruchamiania oprogramowania Win-GRAF (Standard IEC 61131-3) w celu opracowywania aplikacji do kontroli logicznej, a także obsługuje oprogramowanie M.S. VS 2008 (VB .NET, C#) do opracowywania aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF, co sprawia, że projektowanie aplikacji jest wygodniejsze i bardziej praktyczne.
Funkcje Win-GRAF:
- Funkcja Data Binding umożliwia wymianę danych między PAC.
- Funkcja On-line Change umożliwia wprowadzanie drobnych zmian podczas działania projektu. Nie ma potrzeby zatrzymywania bieżącego programu.
- Obsługuje debugowanie/ sterowanie online oraz symulację offline dla programów.
- Możliwość tworzenia niestandardowych bloków funkcji za pomocą Visual Studio 2008 i uruchamiania ich w Win-GRAF.
Funkcje WP-9000 CE7:
- Metalowa obudowa
- Terminal gniazda zaciskowego zasilania/ komunikacji
- Wytrzymałe złącze RJ-45 dla LAN1
| Product Range: | WP-9x28-CE7 |
Software | |
| Software: OS: | Windows CE 7.0 |
| Software: Protocol: | • NET ID ,
• eLogger HMI ,
• Modbus TCP/IP Master ,
• Modbus TCP/IP Slave ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O ,
• Local I/O Modules ,
• Application Protection ,
• Data Binding ,
• On Line Change ,
• Schedule Control ,
• Retain Variables ,
• File Access and Data Log |
| Software: Development: | Embedded Win-GRAF SoftLogic (IEC 61131-3) |
| Software: Service: | FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server |
| Software: Framework Support: | .Net Compact Framework 3.5 |
| Software: Multilanguage Support: | English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese |
| Software: SDK: | Dll for VC, Dll for Visual Studio.Net 2008 |
Jednostka główna | |
| Main Unit: CPU: | Cortex-A8, 1.0 GHz |
| Main Unit: 64-bit Hardware Serial Number: | Yes |
| Main Unit: System Memory: | 512 MB DDR3 SDRAM |
| Main Unit: Storage: | 256 MB Flash, 4 GB SD card (up to 32 GB) |
| Main Unit: Non-Volatile Memory: | 128 KB MRAM, 16 KB EEPROM |
| Main Unit: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| Main Unit: Watchdog Timer: | Dual Watchdog Timer |
Wyświetl | |
| Display: Signal: | VGA |
| Display: Resolution: | 800 x 600, 1024 x 768 |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, 2 x Power, 2 x Programmable |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | I-9K, I-97K series |
| I/O Expansion: Slots: | 2 |
HMI | |
| HMI: Buzzer: | Yes |
| HMI: Rotary Switch: | Yes, (0 ~ 9) |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232, 1 x RS-485, 2 x RS-232/485 (3000 VDC Isolated) |
USB | |
| USB: Porty: | 2 x USB 2.0 |
Power | |
| Power: Input Range: | +10 ~ 30 VDC (1 kV Isolated ) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 16.6 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 239 x 133 x 164 (W x L x H) |
| Mechanical: Installation: | DIN-Rail, Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
