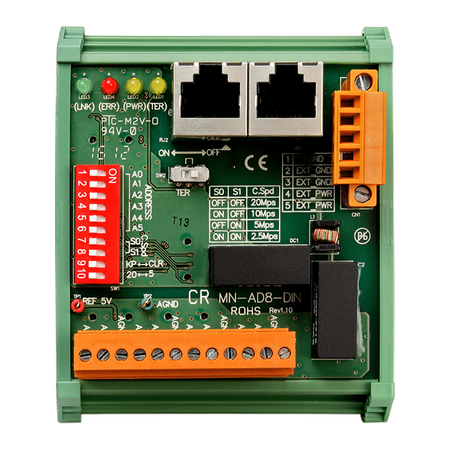

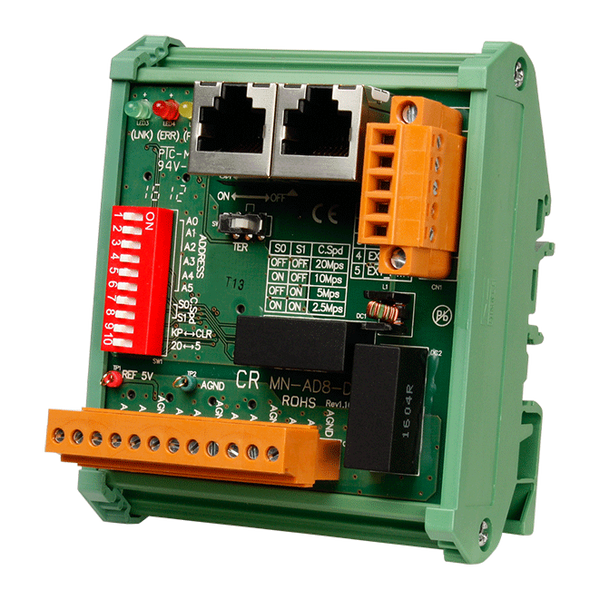

MN-AD8-DIN

  • Moduł Analogowego Wejścia 8-kanałowego Motionnet o Rozproszonym Sterowaniu (RoHS)
  • MN-AD8-DIN
  • MN-AD8-DIN
  • MN-AD8-DIN

Główne cechy

  • 8 wejść analogowych +/- 10 V
  • Port komunikacyjny RJ-45
  • Podwójna izolacja na zasilaniu i komunikacji
  • 16-bitowa wysoka rozdzielczość, minimalne przesunięcie 0,3 mV
  • Wysoka precyzja i niskie przesunięcie referencyjne 5V wewnątrz urządzenia
  • Kalibracja sprzętowa offsetu i wzmocnienia z przechowywaniem w EEPROM
  • Szybka transformacja A/D. Częstotliwość próbkowania = 250 ksps

Wprowadzenie

MN-AD8-DIN to 8-kanałowy moduł wejść analogowych Motionnet. Maksymalna pojemność urządzenia może obsłużyć 64 moduły I/O na każdym porcie komunikacyjnym Motionnet. W ten sposób każdy port może rozwinąć się do 512 punktów wejść analogowych jednocześnie. Opóźnienie komunikacji między dwoma urządzeniami wynosi 15,1 μs, co sprawia, że maksymalne opóźnienie komunikacji z 64 modułami I/O na jednym porcie komunikacyjnym wynosi 0,97 ms. Aktualizacja stanu połączenia I/O jest zautomatyzowana i działa w czasie rzeczywistym przez sprzęt bez obciążania procesora. 16-bitowa wysoka precyzja rozdzielczości wejść analogowych jest dostępna w zakresie +/- 10V, referencyjne napięcie 5V z niskim przesunięciem oraz kalibracja sprzętowa offsetu i wzmocnienia dla łatwego użytkowania przez klientów.

pixel
Parametry techniczne:
Product Range:
I/O Module
Wskaźniki LED
LED Indicators: Status:
Communication state (Link, Error)
,
Internal 3.3 V Power
,
Termination Resistor Switch
Wejście analogowe
Wejście analogowe: Kanały:
8
Wejście analogowe: Zakres:
+/- 10 V
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Częstotliwość próbkowania:
250 k sps
Analog Input: Calibration:
Offset: provided by hardware
,
Gain: provided by hardware
Motionnet
Motionnet: Transfer Speed:
Selectable 2.5, 5, 10 or 20 Mbps
,
by DIP Switch
Motionnet: Cyclic Time:
15.1 μs per device (20 Mbps)
Power
Power: Input Range:
24VDC +/-5% (1000 V isolated)
Power: Consumption:
3 W Max.
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
75mm x 90mm x 57 mm (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
0 ~ +60 °C
Environment: Storage Temperature:
-20 ~ +80°C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
