Główne cechy
- Doskonal stosunek kosztu do wydajności (C/P ratio)
- Ekran dotykowy o wysokiej rozdzielczości
- RS-485 (z funkcją Self-Tuner)
- RTC (Real Time Clock - Zegar czasu rzeczywistego)
- Projektowanie interfejsów graficznych (GUI)
- Darmowe narzędzie deweloperskie HMIWorks
- Wsparcie dla programowania w języku C oraz Ladder Designer
- Wsparcie dla niestandardowego protokołu komunikacyjnego (język C)
- Protokół Modbus RTU
Wprowadzenie

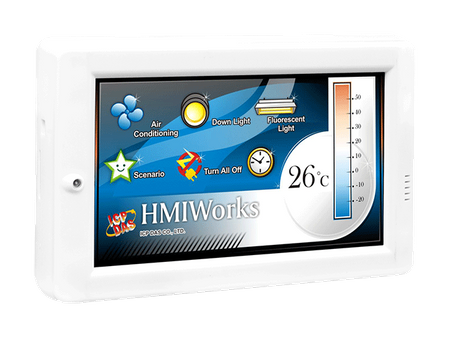

Seria TPD o przekątnej 4,3 cala to niewielkie urządzenie HMI z ekranem dotykowym TFT o wysokiej rozdzielczości, które można zamontować w standardowym gniazdku ściennym. Urządzenie integruje się bezproblemowo z bogatą gamą modułów I/O i oferuje piękne, elastyczne i definiowane przez użytkownika ramki obrazu. W skrócie, jest to najlepszy wybór do modernizacji przełączników mechanicznych na inteligentne panele sterowania.
Dla użytkowników PLC HMIWorks oferuje projektant schodkowy (Ladder Designer), a dla użytkowników IT dostępne jest środowisko programistyczne w języku C. Co więcej, nauka tworzenia programu aplikacyjnego dla urządzeń serii TPD przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, urządzenia HMI serii TPD z pewnością będą najbardziej opłacalnymi na rynku.
Dla użytkowników PLC HMIWorks oferuje projektant schodkowy (Ladder Designer), a dla użytkowników IT dostępne jest środowisko programistyczne w języku C. Co więcej, nauka tworzenia programu aplikacyjnego dla urządzeń serii TPD przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, urządzenia HMI serii TPD z pewnością będą najbardziej opłacalnymi na rynku.
Zastosowania
Proszę odnieść się do aplikacji TouchPAD, aby uzyskać bardziej szczegółowe przypadki zastosowania produktu.
Parametry techniczne:
Product Range: | TPD Series |
Jednostka główna | |
Main Unit: CPU: | 32-bit RISC CPU |
Main Unit: Storage: | 16 MB SDRAM/16 MB Flash |
Main Unit: Real Time Clock: | Yes |
Wyświetl | |
Wyświetlacz: Typ: | LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3 |
Display: Backlight Life: | 20,000 hours |
Display: Brightness: | 400 cd/m2 |
Display: Touch Panel: | Yes |
Wskaźniki LED | |
LED Indicators: Status: | 1 LED |
HMI | |
HMI: Buzzer: | Yes |
HMI: Rotary Switch: | Yes |
HMI: Reset Button: | Yes |
USB | |
USB: Specification: | USB 1.1 Client (Firmware updates only) |
USB: Connector: | Mini-B |
Power | |
Power: Consumption: | 2.5 W |
Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 126 mm x 82 mm x 24 mm |
Mechanical: Installation: | Wall Mounting (Suitable for the outlet box in United States) |
Środowisko | |
Environment: Operating Temperature: | -20 ~ +50°C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
