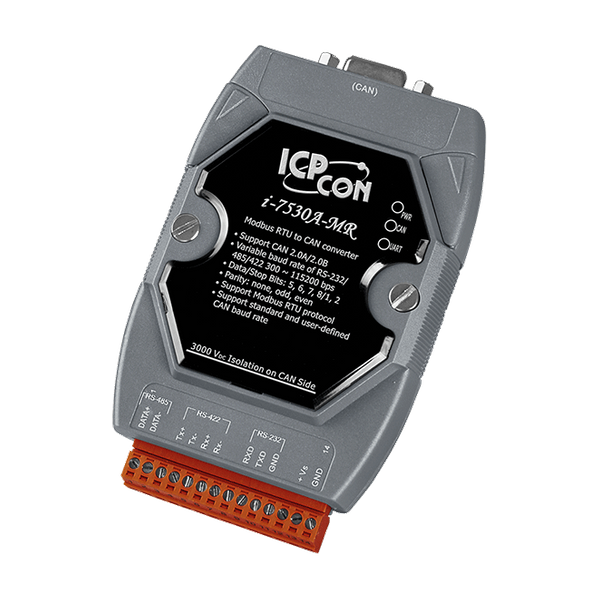

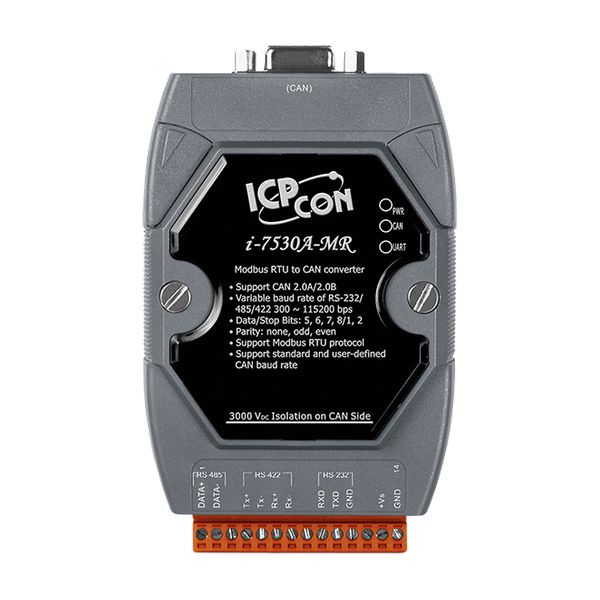

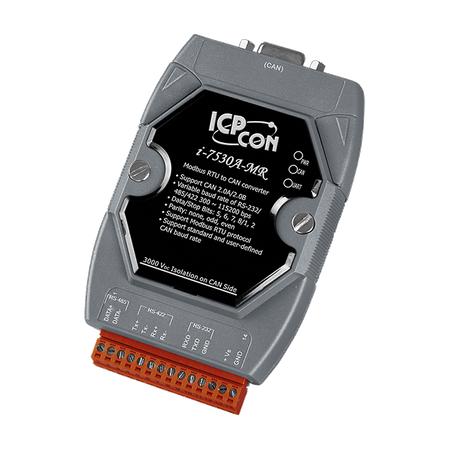

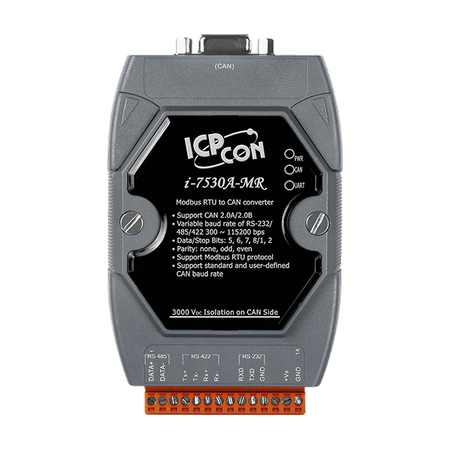

Główne cechy
- W pełni zgodny ze standardem ISO 11898-2
- Obsługa konfiguracji filtra akceptacji CAN
- Wsparcie aktualizacji oprogramowania przez RS-232
- Dostępność narzędzia użytkowego do ustawień modułu i testowania komunikacji CAN
- Wbudowany zworka do wyboru rezystora końcowego 120Ω
- Bufor CAN: 128 ramek danych; Bufor UART: 256 bajtów
- Wskaźniki stanu zasilania, przepływu danych i błędów dla CAN i UART
- Projekt z wbudowanym Watchdogiem
- Konwersja wiadomości CAN na specyficzny ciąg poleceń ASCII (Tryb normalny)
- Konwersja specyficznego ciągu poleceń ASCII na wiadomość CAN (Tryb normalny)
- Zapewnienie transparentnej komunikacji między urządzeniami RS-232/485/422 przez magistralę CAN (Tryb połączenia parowego)
- W trybie Modbus Slave, I-7530A-MR obsługuje kod funkcji 0x03, 0x04, 0x06 i 0x10 protokołu Modbus RTU do odczytu lub zapisu wiadomości CAN (Tryb Modbus Slave)
- Wsparcie funkcji Modbus Master
Wprowadzenie
Sterowniki PLC, panele HMI i systemy SCADA są popularne w różnych zastosowaniach przemysłowych, ale większość z nich nie posiada interfejsów CAN. Użytkownicy często mają trudności z podłączeniem czujników lub siłowników, które mają tylko interfejs CAN. Podstawowa funkcja I-7530A-MR jest zgodna z I-7530A, a "MR" oznacza "Modbus RTU". Oznacza to, że I-7530A-MR obsługuje protokół Modbus RTU na swoim porcie RS-232/422/485, który jest popularny i szeroko wspierany przez większość sterowników PLC, paneli HMI i systemów SCADA. Dzięki modułowi I-7530A-MR można bez problemu używać standardowego protokołu Modbus RTU do komunikacji z sieciami CAN.
W trybie połączenia parowego, moduł zapewnia połączenie parowe i transparentną komunikację między urządzeniami RS-232/485/422 przez magistralę CAN. Architektura aplikacji może wyglądać następująco.
W trybie Modbus Mistrza, pozwala wielu urządzeniom Modbus RTU Slave na komunikację z urządzeniami CAN w sieci CAN. Poniższy rysunek pokazuje architekturę aplikacji w tym trybie. Funkcję Modbus Master można wspierać w wersji oprogramowania v1.11 lub wyższej.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Rozproszone pozyskiwanie danych
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x CAN status ,
1 x UART status |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-485 ,
1 x RS-422 ,
(these ports can’t be used simultaneously) |
| Porty COM: Szybkość transmisji: | 300,600,1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Selectable 120Ω terminal resistor by jumper |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
| CAN: Pin Assignment: | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 118 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
