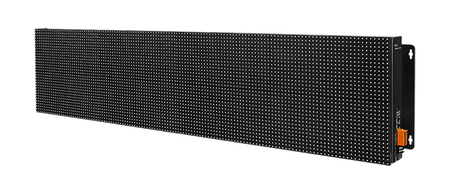

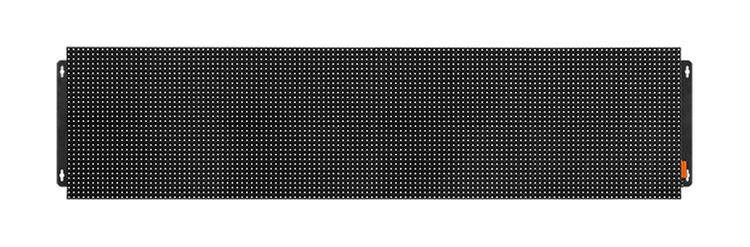

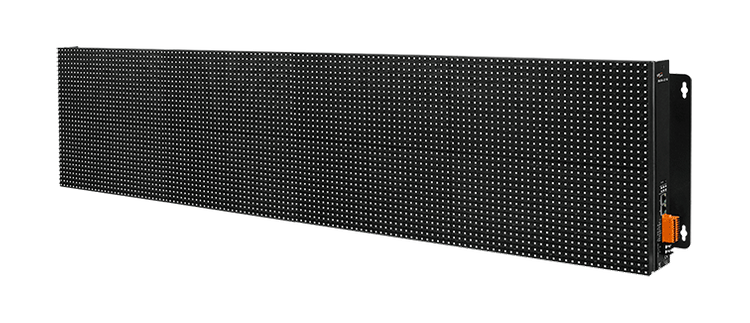

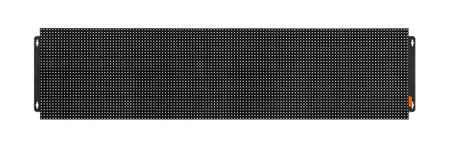

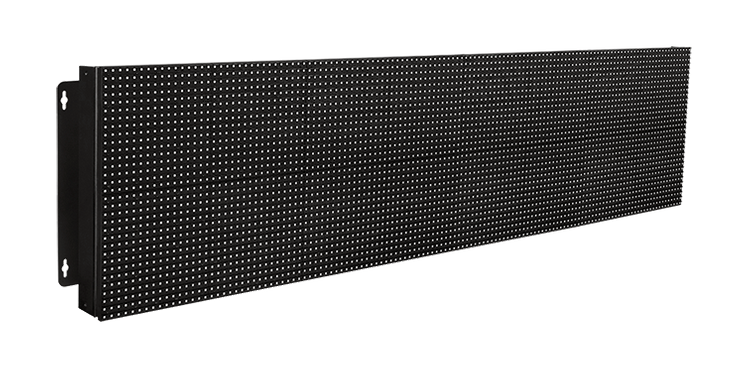

Name: iKAN-216
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje protokoły Modbus TCP Slave i Modbus RTU Slave
Może być zdalnie sterowany za pomocą smartfona lub innego urządzenia mobilnego
7 kolorów, w tym czerwony, niebieski, żółty, zielony, jasnoniebieski, fioletowy i biały
Możliwość przechowywania do 128 wiadomości
Interfejs użytkownika oparty na przeglądarce internetowej
Możliwość integracji zarówno tekstu, jak i zmiennych w jednej wiadomości
Wbudowany zegar RTC (Real Time Clock)
Obsługuje wiele języków z wysokością tekstu 16 cm

Wprowadzenie

Seria iKAN to rodzina przemysłowych urządzeń wyświetlających LED, które oferują przemysłowe zdolności anty-zakłóceń, a także niezawodność i stabilność. Doskonale nadaje się do prezentowania sformatowanych wiadomości w pomieszczeniach przy użyciu znaków Unicode, które mogą być używane do wyświetlania wielu języków, lub znaków ASCII.

iKAN-216 zapewnia pojedynczą linię z 16 znakami Unicode lub 32 znakami ASCII. Obsługiwany jest popularny protokół przemysłowy Modbus, co oznacza, że urządzenia wyświetlające iKAN mogą być łatwo zintegrowane z istniejącymi środowiskami PLC i SCADA.

Seria iKAN umożliwia wyświetlanie danych zapisanych z komputera lub PLC w sformatowanej wiadomości w czasie rzeczywistym. Możliwe jest użycie siedmiu kolorów tekstu, co może służyć do wskazywania różnych stopni ważności wiadomości, a także znacząco zwiększać czytelność wiadomości w środowisku przemysłowym. Wiadomości można edytować i włączać/wyłączać przy użyciu standardowej przeglądarki internetowej, takiej jak Google Chrome, Firefox lub IE, na komputerze, urządzeniu mobilnym lub smartfonie.

Zastosowania

PLC HMI

iKAN-216 może być stosowany jako duże HMI z pamięcią na do 128 wiadomości, z których każda może wyświetlać informacje generowane przez PLC. Dostępna jest paleta siedmiu kolorów tekstu, w tym czerwony, niebieski, żółty, zielony, jasnoniebieski, fioletowy i biały, które mogą służyć do wskazywania ostrzeżeń lub alarmów, jak również zwiększać czytelność wiadomości.

Wyświetlanie jakości powietrza wewnętrznego

iKAN-216 może być używany do odczytu danych monitorowania jakości powietrza wewnętrznego z zewnętrznego modułu DL-302, w tym poziomu dwutlenku węgla, temperatury i wilgotności, a następnie wyświetlania informacji w czasie rzeczywistym, co czyni go odpowiednim dla budynków komercyjnych i publicznych, takich jak szkoły i muzea, a także dla obiektów handlowych, rekreacyjnych i medycznych, gdzie personel jest zobowiązany do długiego przebywania na miejscu, a jakość powietrza wewnętrznego musi być monitorowana i wyświetlana przy wejściu lub w holu budynku.

Parametry techniczne:

Product Range:	iKAN LED Message Display
Wyświetl
Display: Size:	Line: 2 , ASCII Characters: 32 , Unicode Characters: 16
Display: Real Time Clock:	Date and time, 24 hour format including second, minute, hour, date, day of the week, month, year
Display: Character Sets:	16 x 16 Unicode or 8 x 16 ASCII
Display: Color:	Red, Blue, Yellow, Green, Light Blue, Purple or White
Display: Data Pool:	40 Coil values, 64 Float values, and 64 Integer values
Display: Message Pool:	128 common messages with user-defined priority levels, Up to 20 Unicode characters or 50 ASCII characters , each
ETHERNET

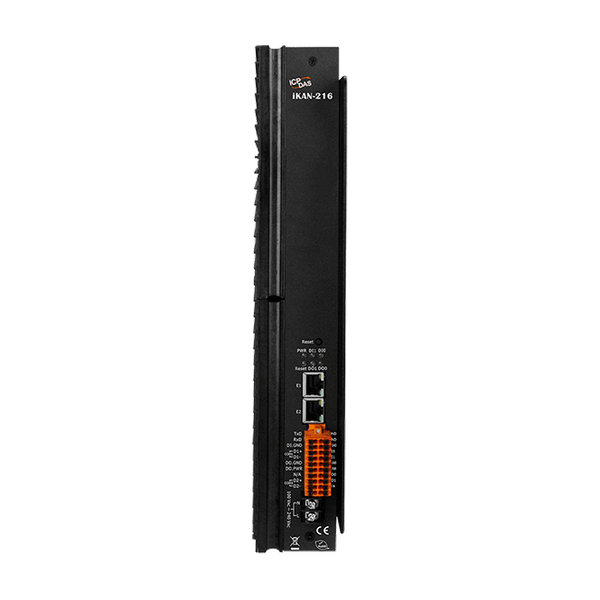

Ethernet: Porty:	2 × RJ-45, 10/100 Base-TX
Ethernet: Protocol:	Modbus TCP Master/Slave, Max. 8/8 connections
Ethernet: Configuration:	Web-based User Interface
Porty COM
Porty COM: Porty:	2 × RS-485
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Slave
Power
Power: Input Range:	100 ~ 240 VAC
Power: Consumption:	0.4 A @ AC 120 V
Mechaniczny
Mechanical: Casing:	Aluminum
Mechanical: Dimensions (mm):	1346 x 320 x 49 (W x L x D)
Mechanical: Installation:	Wall mounting
Mechanical: Weight:	8 Kg
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-10 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
