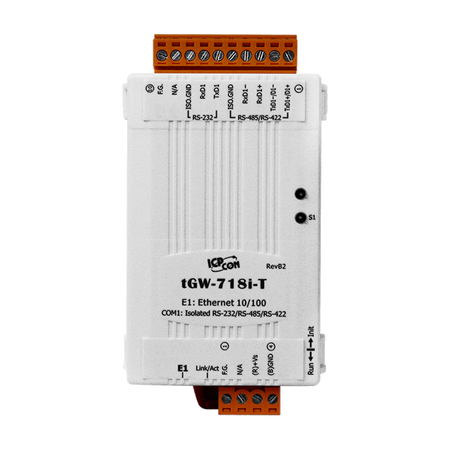

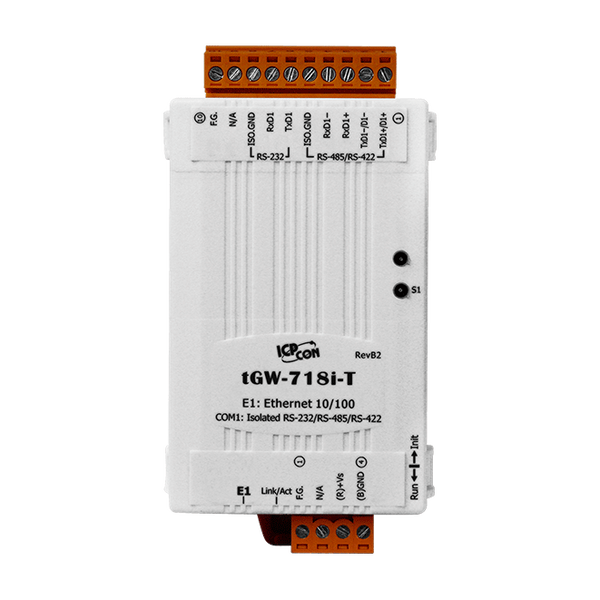

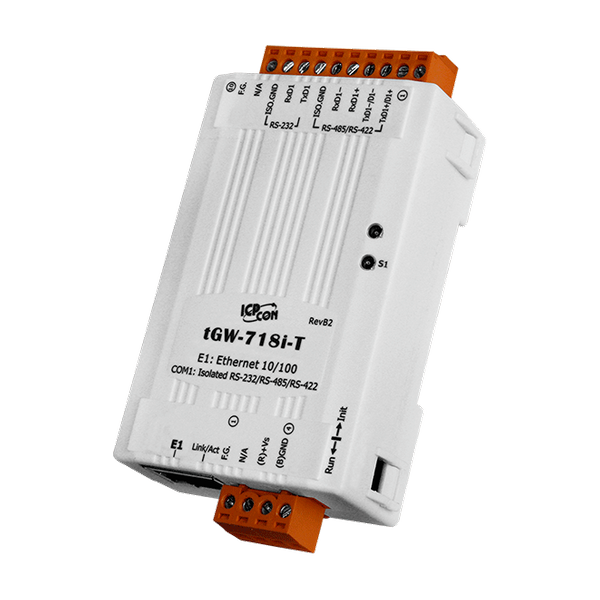

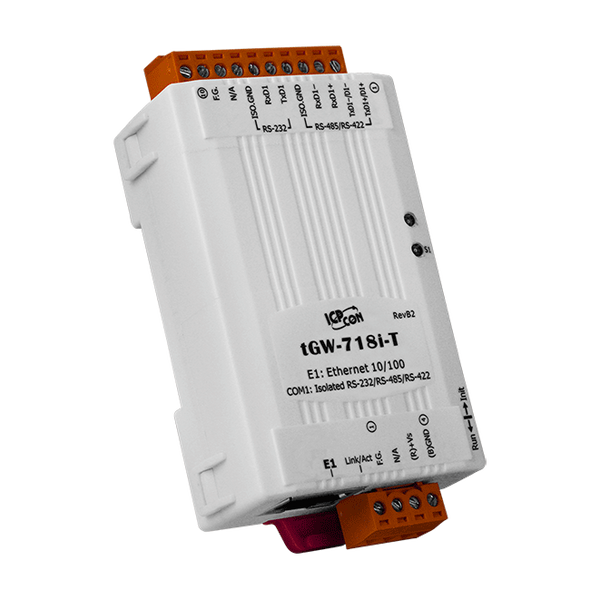

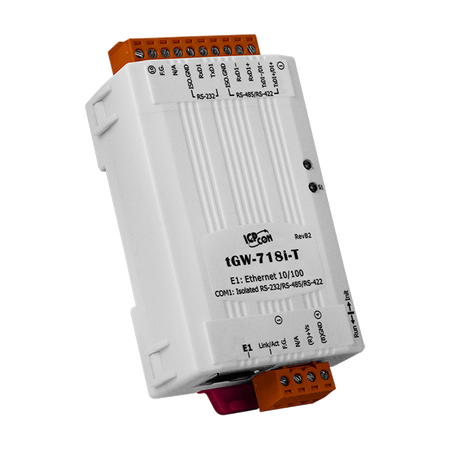

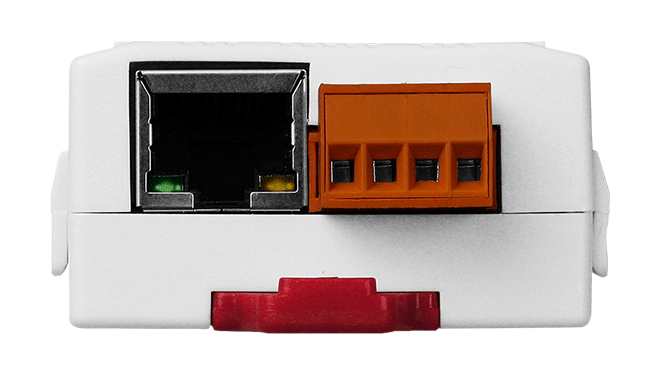

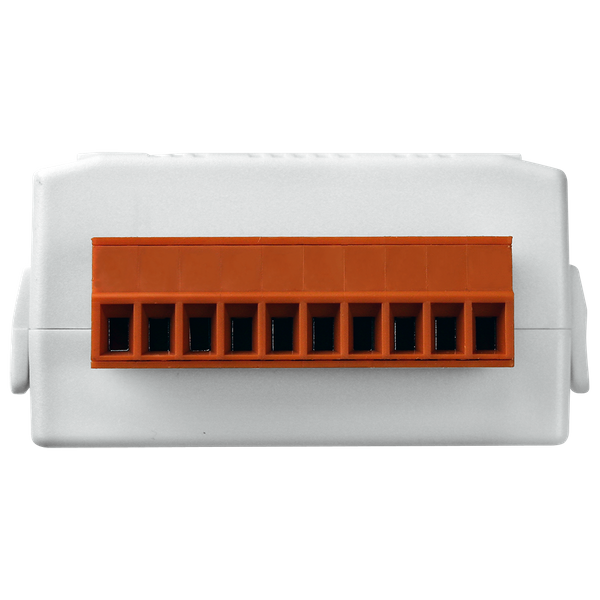

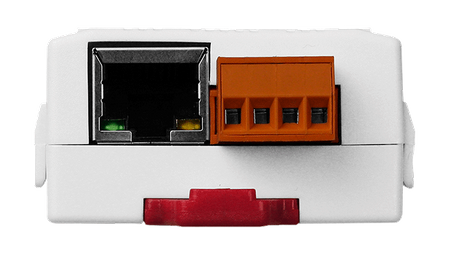

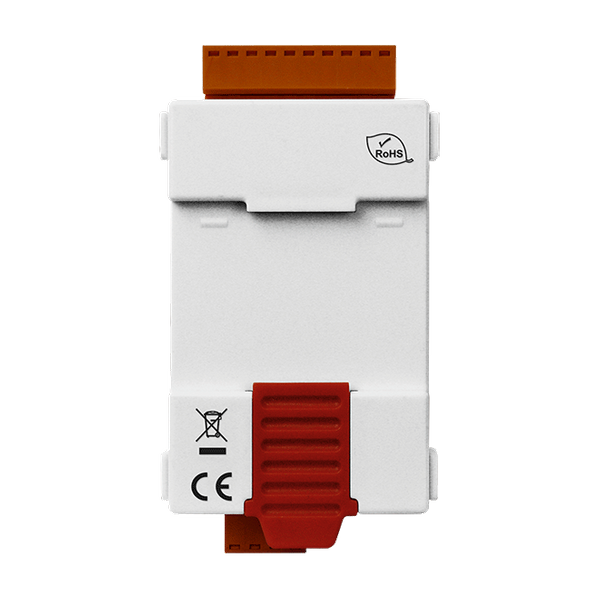

Name: tGW-718i-T
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. połączeń TCP (master) na port szeregowy: 32
Funkcja buforowania odczytów zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje UDP responder do wykrywania urządzeń (UDP Search)
Konfiguracja sieci: statyczne IP lub DHCP
Mini serwer WWW do konfiguracji (HTTP)
Automatyczne sterowanie kierunkiem RS-485
Złącze zaciskowe dla łatwego podłączenia
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardem komunikacji przemysłowej i jest obecnie najczęściej stosowanym środkiem łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem, który mierzy temperaturę i wilgotność i przesyła wyniki do komputera. Modbus jest często używany do połączenia komputera nadzorującego z zdalną jednostką końcową (RTU) w systemach SCADA.

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia komunikację hosta Modbus/TCP z urządzeniami szeregowymi Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabla w starszych urządzeniach komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji typu pair-connection (a także serial-bridge lub serial-tunnel) i może przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne podczas łączenia komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII, które same nie posiadają funkcji Ethernet.

Funkcja buforowania odczytów służy do przechowywania wcześniejszych zapytań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne kontrolery HMI/SCADA wysyłają te same zapytania do tego samego urządzenia slave RTU, buforowana odpowiedź jest zwracana natychmiast. Ta funkcja znacznie redukuje obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) przy użyciu standardowego kabla Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. W przypadku braku przełącznika PoE na miejscu, moduł będzie również akceptował zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany do ultra-niskiego zużycia energii, co minimalizuje ukryte koszty wynikające ze rosnących cen paliwa i energii elektrycznej, zwłaszcza gdy zainstalowanych jest wiele modułów. Zmniejszenie zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów
Diagnostyka i zarządzanie zdalne
Monitorowanie solarne

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED)
Porty COM
Porty COM: Porty:	1 x 3-wire RS-232/RS-485/RS-422 (3000VDC Signal Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
