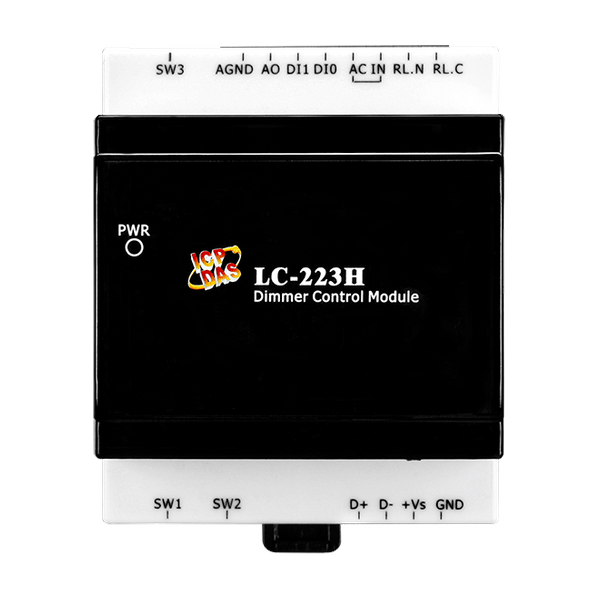

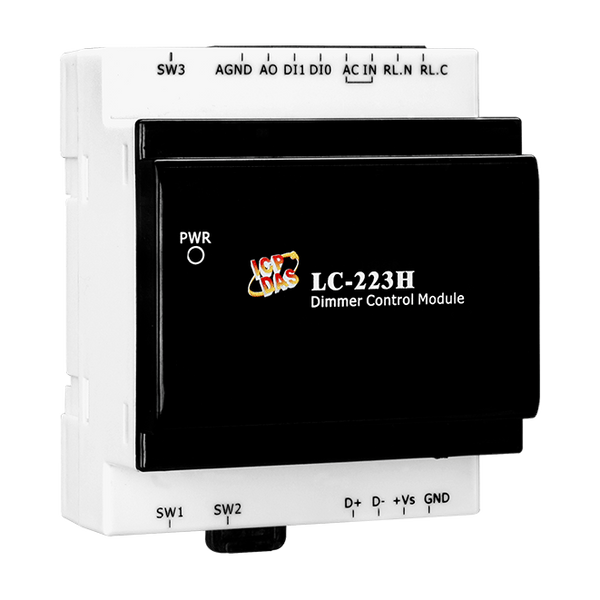

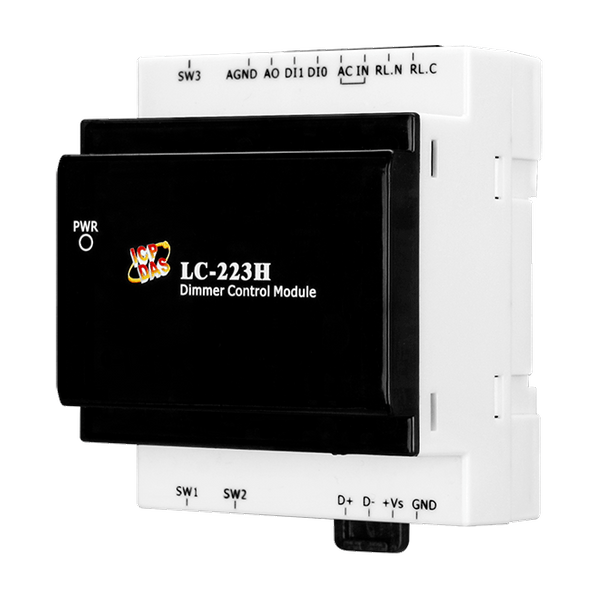

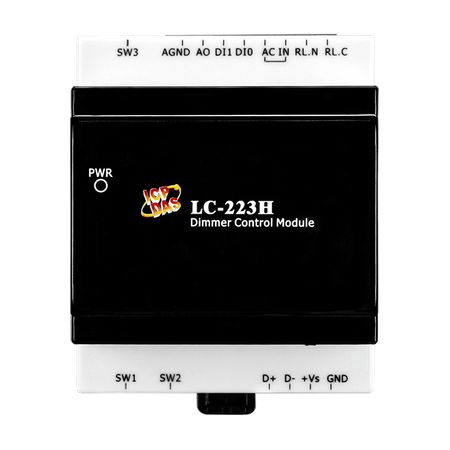

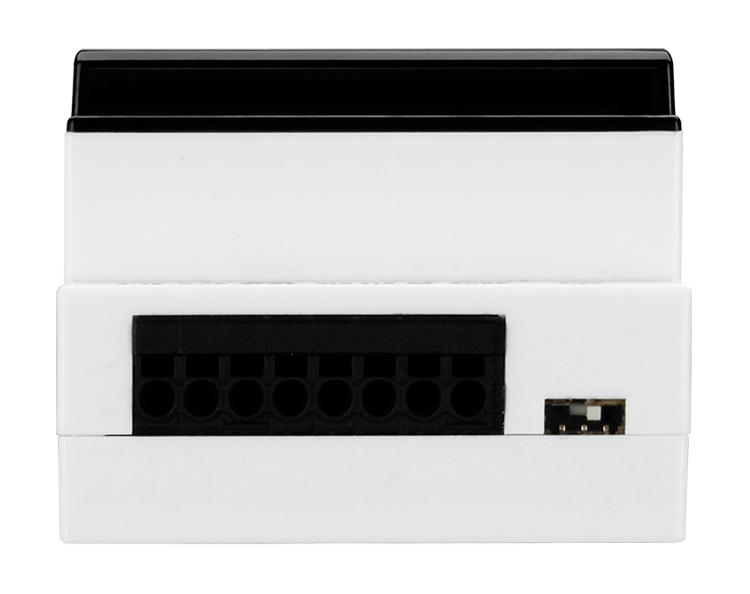

Name: LC-223H
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Izolowane wyjście analogowe (0 do 20 mA, 0 do 10 V, 1 do 10 V) do sterowania przyciemnianiem
Obciążenie przekaźnika: 16 A (obciążenie rezystancyjne)
Obsługa modułów oświetleniowych (maks.):
Żarówka: 40W/ 220VAC * 8 zestawów
LED (elektroniczny balast): 40W/ 220VAC * 10 zestawów
Wyjście przekaźnika zasilania do włączania/wyłączania balastu przyciemniającego
Izolowane wyjście analogowe (0 do 20 mA, 0 do 10 V, 1 do 10 V) do sterowania przyciemnianiem
Funkcja przełącznika ściennego do sterowania jasnością balastu przyciemniającego
Styk beznapięciowy do wyzwalania jasności balastu przyciemniającego
Obsługuje protokoły Modbus RTU i DCON

Wprowadzenie

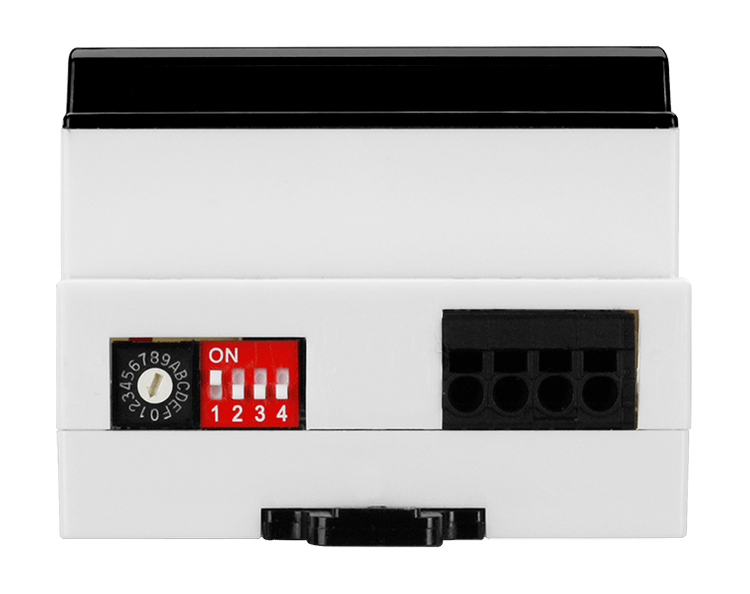

LC-223H to łatwy w użyciu moduł sterowania balastem przyciemniającym, który można łatwo zainstalować i obsługiwać bez specjalistycznej wiedzy lub umiejętności. Jasność lampy fluorescencyjnej może być kontrolowana za pomocą ściemniacza, bezpośrednio przez wejście cyfrowe lub kontroler główny. Wejście cyfrowe może być używane do bezpośredniego sterowania wartością strumienia świetlnego w sekwencji od 10% do 100%, bez potrzeby zdalnego kontrolera głównego. Moduł zapewnia również ochronę ESD 4 kV, ochronę przepięciową 2kV oraz izolację między modułami 2500 VDC. W razie potrzeby komunikacja z LC-223H może być programowana na podstawie protokołu Modbus RTU/DCON, z dodatkową korzyścią w postaci możliwości ustawienia różnych adresów poprzez konfigurację sprzętową.

Zastosowania

Parametry techniczne:

Product Range:	Lighting Control
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±4 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power
Wskaźniki LED
LED Indicators: Status:	1 LED as Power Indicator
Wyjście analogowe
Wyjście analogowe: Kanały:	1
Analog Output: Type:	0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V
Wyjście analogowe: Rozdzielczość:	12-bit
Wyjście analogowe: Dokładność:	±0.1% of FSR
Analog Output: DA Output Response Time:	10 ms
Analog Output: Voltage Output Capability:	20 mA
Analog Output: Current Load Resistance:	450 Ω
Wejście cyfrowe
Wejście cyfrowe: Kanały:	Dry Contact: 2 for the Dimming Trigger , Wet Contact: 1 for the Wall Switch Control
Wejście cyfrowe: Typ:	Dry + Wet Contact
Wejście cyfrowe: ON Poziom napięcia:	Wet: 65 VAC ~ 240 VAC , Dry: Close to GND
Wejście cyfrowe: OFF Poziom napięcia:	Wet: 58 VAC Max. , Dry: Open
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	16 A (Res. load) , (1).250 VAC (Recommend Working Current 1.5 A)
Relay Output: Operate Time:	10 ms Max.
Relay Output: Release Time:	5 ms Max.
Relay Output: Electrical Endurance:	120,000 ops.
Relay Output: Mechanical Endurance:	5,000,000 ops.
Relay Output: Power on Value:	Yes, Programmable
Relay Output: Safe Value:	Yes, Programmable
Relay Output: Application Specification:	(1).Incandescent Lamp: 40W/220VAC * 8 Sets , (2).LED (Electronic ballast): 40W/220VAC * 10 Sets
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	DCON, Modbus RTU
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	1.5 W Max.
Power: Powered from Terminal Block:	Yes, 10 ~ 30 VDC
Mechaniczny
Mechanical: Dimensions (mm):	72 x 100 x 59 (W x L x H)

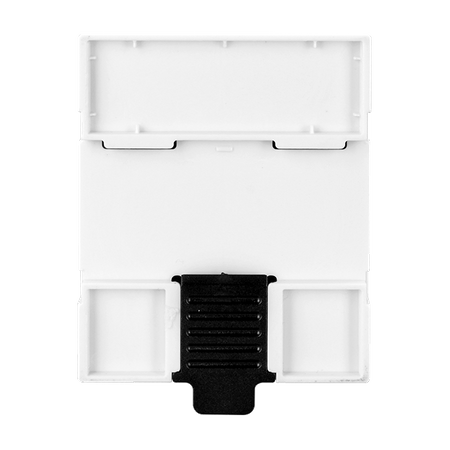

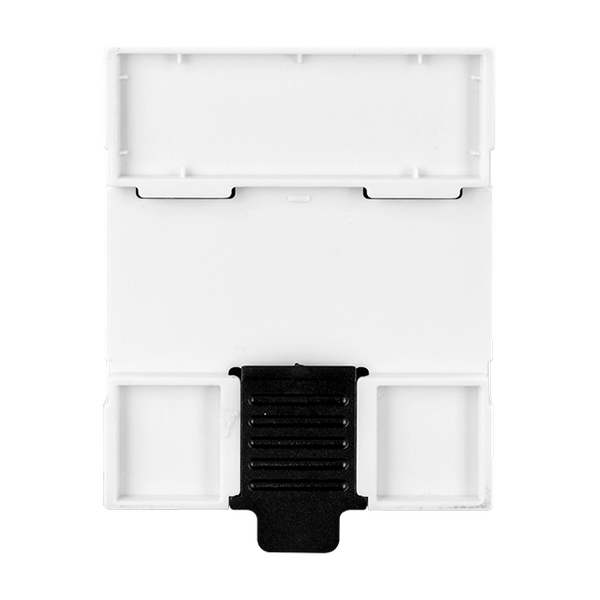

Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
