Główne cechy
- 8 kanałów wejściowych prądu
- Pomiary zakresu przekroczenia
- Wbudowany interfejs główny HART
- Zgodność z RoHS
- Izolacja 3000 VDC od wyjścia do magistrali
- Izolacja 3000 VDC od wyjścia do uziemienia
- Redundancja
- Szybki czas przełączania na redundantne (<100us)
Wprowadzenie

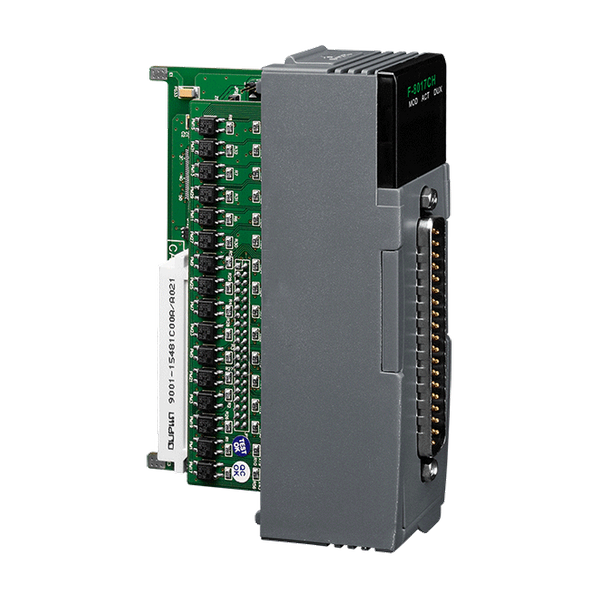

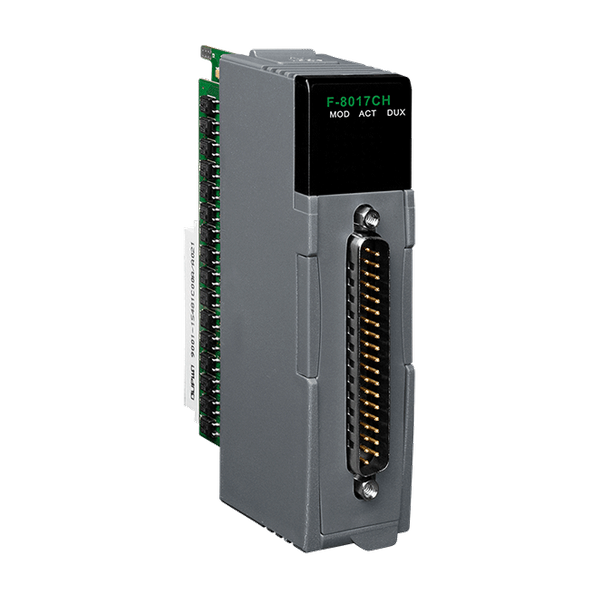

F-8017CH to 16-bitowy, 8-kanałowy moduł różnicowego wejścia analogowego. Moduł ten akceptuje zakres wejściowy prądu 4~20mA i wspiera pomiary zakresu przekroczenia o 25% (dokładność nie jest gwarantowana). Ponadto, posiada dokładność ±0.05% dla bardzo wymagających aplikacji. Co więcej, moduł ten zapewnia częstotliwość próbkowania 500Hz dla niektórych zastosowań. Oprócz wejścia prądowego, F-8017CH ma wbudowany interfejs główny HART, umożliwiający zdalne utrzymanie urządzeń poprzez HART. F-8017CH zapewnia izolację optyczną 3000 VDC między kanałami a magistralą, co chroni inne komponenty systemu iDCS-8000 w przypadku uszkodzenia kanałów przez wysokie napięcie lub prąd.
Zastosowania
- Automatyka budynkowa
- Automatyka fabryczna
- Automatyka maszynowa
- Zdalna konserwacja
- Zdalna diagnostyka
- Urządzenia testujące
| Product Range: | iDCS Redundancy I/O |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Yes |
| EMS Protection: ESD (IEC 61000-4-2): | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x RUN, 1 x ACT, 1 x DUX and Communication (32 as channel 0~31 status) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Wejście analogowe: Typ: | 4 ~ 20 mA (Support ±25% overrange) |
| Wejście analogowe: Zakres: | -2500 ~ 12500 (0~24mA) |
| Wejście analogowe: Rozdzielczość: | 16 bit |
| Wejście analogowe: Dokładność: | ±0.05% FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 500 Samples/sec(Total) |
| Analog Input: Input Impedance: | 120 Ω |
| Analog Input: Common Mode Rejection: | 86 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Analog Input: Overcurrent Protection: | Yes (Switching time < 100us) |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Wejście analogowe: Izolacja: | 3000 VDC |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | DN-AIH-08 |
HART | |
| HART: Topology: | Master, Monodrop (Point-to-Point) |
Power | |
| Power: Consumption: | 1.2 W + 7.5W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 85 x 115 |
| Mechanical: Weight: | 300 g |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
