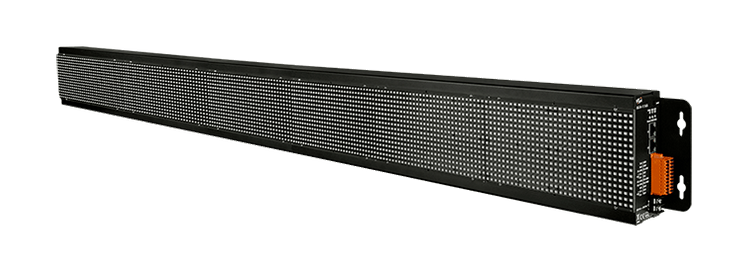

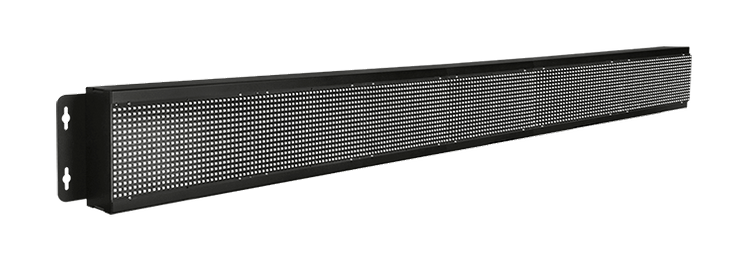

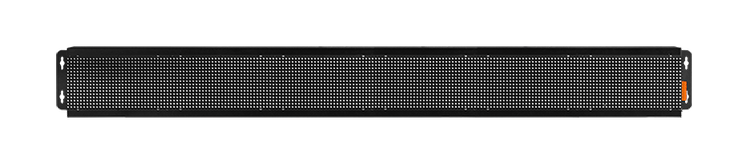

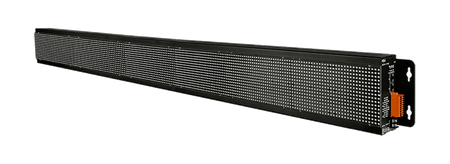

Name: iKAN-124S
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje protokoły Modbus TCP Slave i Modbus RTU Slave
Możliwość zdalnego sterowania za pomocą smartfona lub innego urządzenia mobilnego
7 kolorów, w tym czerwony, niebieski, żółty, zielony, jasnoniebieski, fioletowy i biały
Możliwość przechowywania do 128 wspólnych komunikatów
Interfejs użytkownika oparty na przeglądarce internetowej
Integracja tekstu i zmiennych w jednym komunikacie
Zbudowany wewnętrzny zegar RTC (Real Time Clock)
Wsparcie dla wielu języków z wysokością tekstu 16 cm

Wprowadzenie

Seria iKAN to rodzina przemysłowych wyświetlaczy LED, które oferują przemysłową odporność na zakłócenia oraz niezawodność i stabilność. Są one idealne do prezentowania sformatowanych komunikatów w pomieszczeniach, z użyciem zarówno znaków Unicode, które mogą wyświetlać wiele języków, jak i znaków ASCII.

Model iKAN-116(S) zapewnia jedną linię z ośmioma znakami Unicode lub 16 znakami ASCII, natomiast model iKAN-124(S) oferuje 12 znaków Unicode lub 24 znaki ASCII. Obsługa popularnego protokołu przemysłowego Modbus umożliwia łatwą integrację wyświetlaczy iKAN z istniejącymi środowiskami PLC i SCADA.

Seria iKAN pozwala na wyświetlanie danych zapisanych z komputera PC lub sterownika PLC w sformatowanym komunikacie w czasie rzeczywistym. Tekst może być wyświetlany w siedmiu kolorach, co pozwala na wskazanie różnych stopni ważności komunikatu oraz znacznie zwiększa jego czytelność w środowisku przemysłowym. Komunikaty mogą być edytowane oraz włączane/wyłączane za pomocą standardowej przeglądarki internetowej, takiej jak Google Chrome, Firefox czy IE, na komputerze PC, urządzeniu mobilnym lub smartfonie.

Zastosowania

PLC HMI

Wyświetlacz serii iKAN oferuje przestrzeń na 128 komunikatów oraz 168 zmiennych, co pozwala na wyświetlanie danych w czasie rzeczywistym z PLC w formie komunikatów tekstowych. Ponadto, polecenia PLC Modbus pozwalają na kontrolę wyświetlania komunikatów na urządzeniu iKAN, ukrywanie komunikatów lub przesyłanie zakodowanych ciągów znaków do wyświetlenia.

Wyświetlanie jakości powietrza w pomieszczeniach

Urządzenie iKAN może być używane do wyświetlania wskaźników jakości powietrza w pomieszczeniach, dostarczanych przez moduły sensorów ICP DAS DL, w tym poziomów CO, CO2, PM2.5, temperatury i wilgotności, bez konieczności posiadania umiejętności programowania lub wiedzy na ten temat.

Parametry techniczne:

Product Range:	iKAN LED Message Display
Wyświetl
Display: Size:	Line: 1 , ASCII Characters: 24 , Unicode Characters: 12
Display: Real Time Clock:	Date and time, 24 hour format including second, minute, hour, date, day of the week, month, year
Display: Character Sets:	16 x 16 Unicode or 8 x 16 ASCII
Display: Color:	Red, Blue, Yellow, Green, Light Blue, Purple or White
Display: Data Pool:	40 Coil values, 64 Float values, and 64 Integer values
Display: Message Pool:	128 common messages with user-defi ned priority levels, Up to 20 Unicode characters or 50 ASCII characters , each
ETHERNET

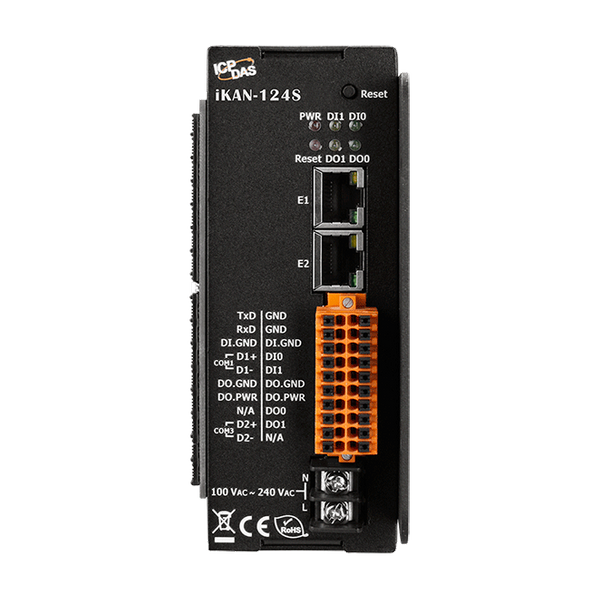

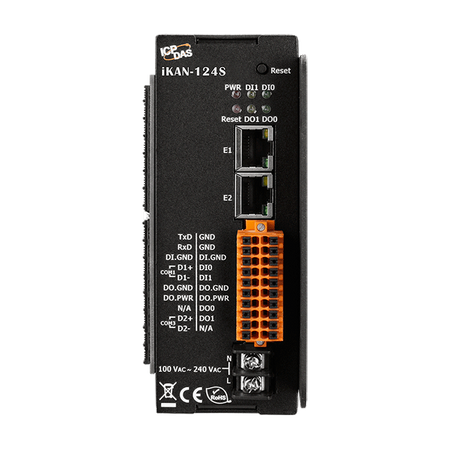

Ethernet: Porty:	2 × RJ-45, 10/100 Base-TX
Ethernet: Protocol:	Modbus TCP Master/Slave, Max. 8/8 connections
Ethernet: Configuration:	Web-based User Interface
Porty COM
Porty COM: Porty:	2 × RS-485
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Slave
Power
Power: Input Range:	100 ~ 240 VAC
Power: Consumption:	0.35 A @ AC 120 V
Mechaniczny
Mechanical: Casing:	Aluminum
Mechanical: Dimensions (mm):	1218 x 115 x 37.5 (W x L x D)
Mechanical: Installation:	Wall mounting
Mechanical: Weight:	2.5 Kg
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-10 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
