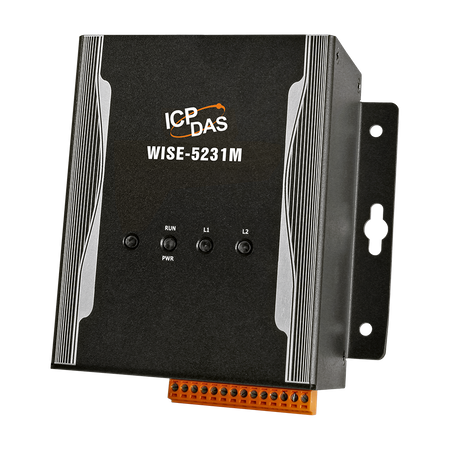

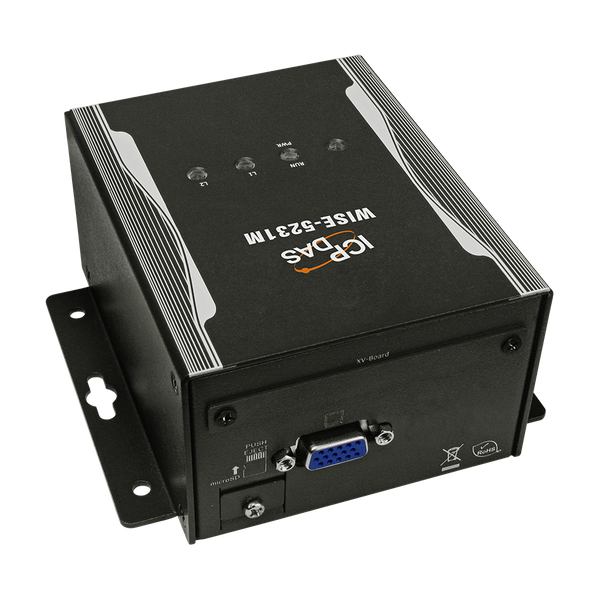

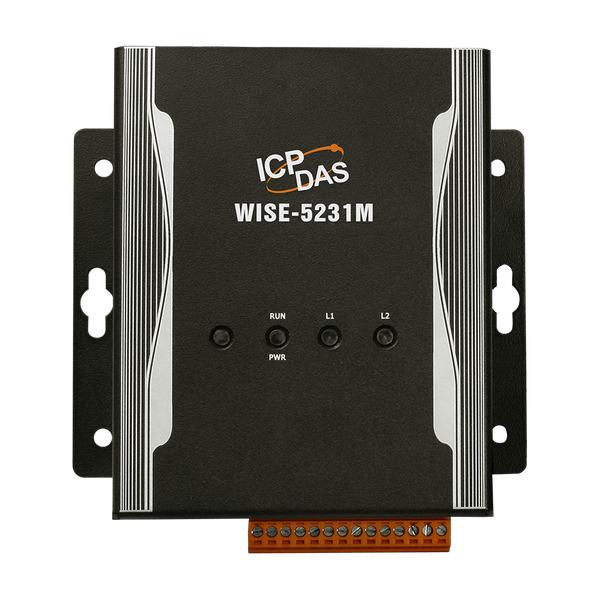

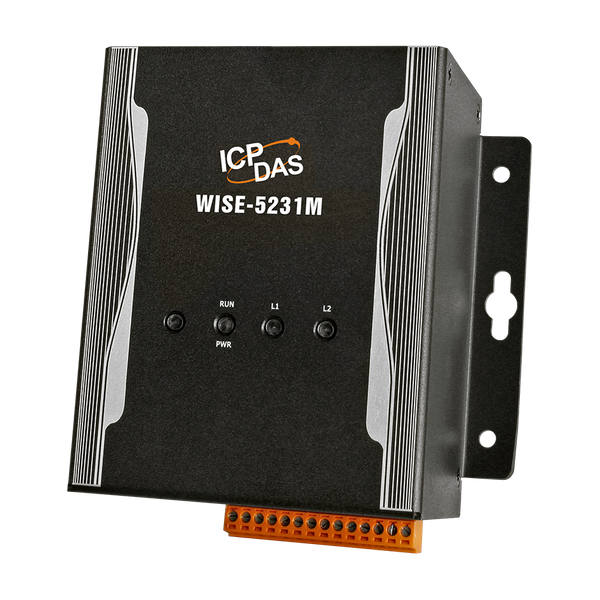

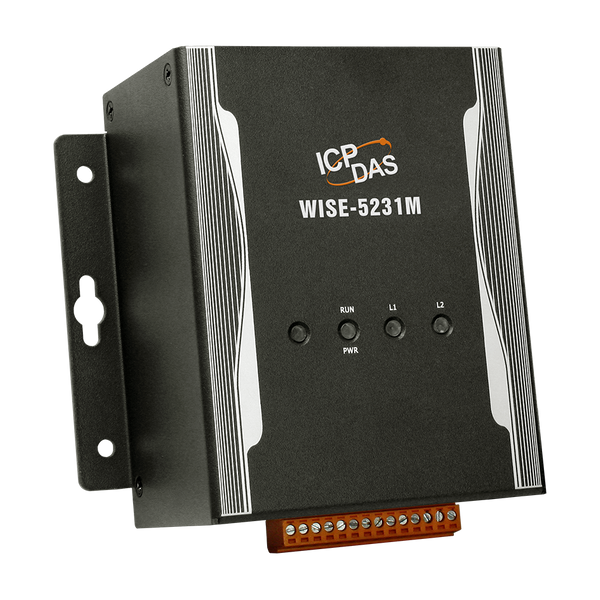

Name: WISE-5231M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa na przeglądarkach, nie wymaga dodatkowego oprogramowania.
Brak programowania, strony internetowe dostępne do edycji logiki sterowania.
Możliwość wykonywania zasad logiki IF-THEN-ELSE.
Obsługa XV-board.
Obsługa modułów DCON lub Modbus RTU Slave (do 32, COM3 i COM4 mogą indywidualnie łączyć się z maks. 16 modułami).
Obsługa modułów Modbus TCP Slave (do 16).
Obsługiwane funkcje Timera i Harmonogramu.
Obsługa rejestratora danych oraz funkcji wysyłania plików danych.
Funkcja aktywnego przesyłania I/O dla transferu danych w czasie rzeczywistym.
Obsługa wysyłania i odbierania poleceń CGI dla kamery IP i urządzenia sieciowego.
Obsługa protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
Obsługa wysyłania wiadomości w czasie rzeczywistym przez LINE i Email.
Obsługa połączenia z platformą IoT Cloud (Microsoft Azure i IBM Bluemix).
Obsługa oprogramowania do zarządzania w chmurze IoTstar.

Wprowadzenie

Seria produktów WISE (Web Inside, Smart Engine) opracowana przez ICP DAS działa jako jednostki sterujące do zdalnej kontroli logiki i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny i intuicyjny interfejs internetowy, który pozwala użytkownikom wdrażać logikę sterowania IF-THEN-ELSE na kontrolerach za pomocą zaledwie kilku kliknięć; programowanie nie jest wymagane. Dzięki wbudowanemu silnikowi logiki IF-THEN-ELSE, WISE może wykonywać automatyczną logikę w sposób stabilny i wydajny, a także oferuje funkcje operacji matematycznych, harmonogramów i wysyłania alarmowych wiadomości email.

WISE zapewnia większe wsparcie w zakresie połączeń modułów I/O, rejestrowania danych I/O oraz integracji z platformami IoT. Umożliwia połączenie z XV-board, modułami DCON I/O oraz modułami Modbus TCP/RTU Slave jednocześnie. Szeroki wybór opcji zapewnia elastyczność w integracji modułów I/O, aby sprostać wymaganiom różnych zastosowań. WISE dostarcza klienta MQTT, który może bezpośrednio łączyć się z głównymi publicznymi platformami chmurowymi IoT (takimi jak Microsoft Azure czy IBM Bluemix) oraz Brokerem MQTT. WISE również dostarcza dobrze przemyślane funkcje poleceń CGI do integracji z kamerami IP dla aplikacji kontroli dostępu. Dzięki obsłudze połączeń modułów I/O, inteligentnej logiki sterowania, rejestrowania danych oraz różnych protokołów komunikacyjnych (SNMP, MQTT i Modbus TCP/RTU), WISE może pomóc systemom IT/MIS/MES/SCADA efektywnie zarządzać modułami I/O i czujnikami na miejscu aplikacji, takich jak monitoring bezzałogowych pomieszczeń, inteligentne fabryki i monitoring środowiska. WISE to nie tylko koncentrator modułów I/O i czujników; to także brama do przesyłania danych z czujników na platformę chmurową IoT, co sprawia, że jest to najlepszy wybór w erze IoT.

Zastosowania

Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i urządzenia testujące, itp.

Parametry techniczne:

Product Range:	Edge Controller
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client & Server , • SNMP & SNMP Trap , • MQTT Client (Message Publish & Subscribe; non-SSL & SSL) , • CGI Command (Sending & Receiving) , • Active I/O (Modbus TCP Master/MQTT Publish/SNMP Trap) , • DDNS
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (Unlimited rule supported) , • I/O channel monitoring and control , • Timer operation (Unlimited set supported) , • Schedule operation (More Powerful; Unlimited set supported) , • Data Logger operation (Unlimited set supported) , • Internal Register operation (100 set supported) , • Recipe operation (Unlimited set supported) , • Instant message sending function (LINE Notify) , • non-SSL & SSL Email sending function , • SNTP Time Synchronization
Software: IoT Service Integration:	• ICP DAS IoTstar IoT Cloud Management Software , • Microsoft Azure IoT Cloud platform , • IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:	32-bit ARM CPU (1.0 GHz)
CPU Module: Storage Expansion:	Built-in one 4 GB microSD card (support up to 32 GB microSDHC card)
Wskaźniki LED
LED Indicators: Status:	1 x Power/Running
Rozszerzenie I/O

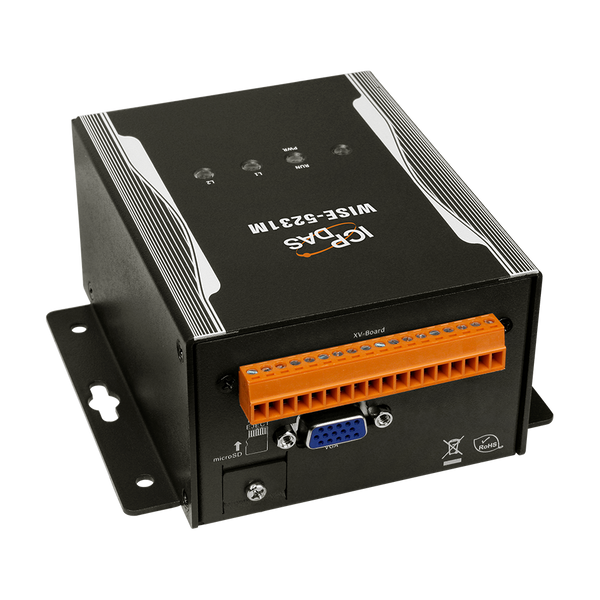

I/O Expansion: I/O Type:	XV-board
I/O Expansion: Remote Module Support:	I-7000/M-7000/tM/DL/LC/SC/IR Series Module , WISE-7100/(P)ET-7000/WF-2000 Series Module , Modbus RTU Slave Module , Modbus TCP Slave Module
I/O Expansion: IP Camera:	iCAM Series Module
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM

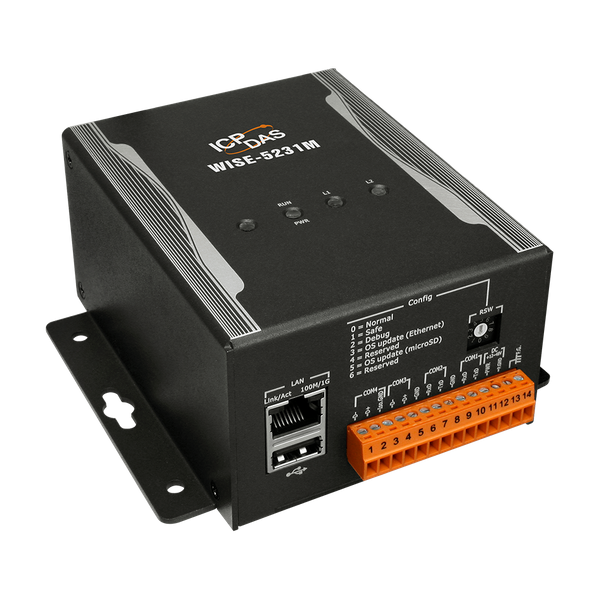

Porty COM: Porty:	COM 1: Reserved , COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. , COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. , COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max.
Power
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	4.8 W
Mechaniczny
Mechanical: Dimensions (mm):	117 × 126 × 58 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
