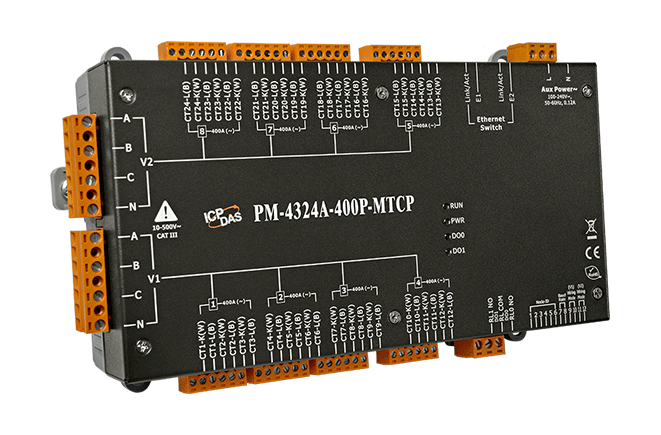

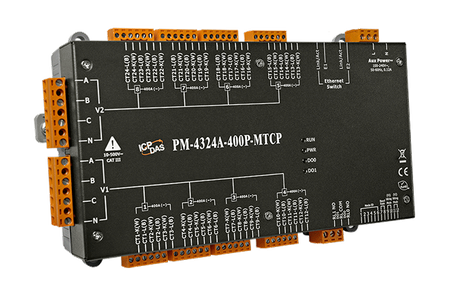

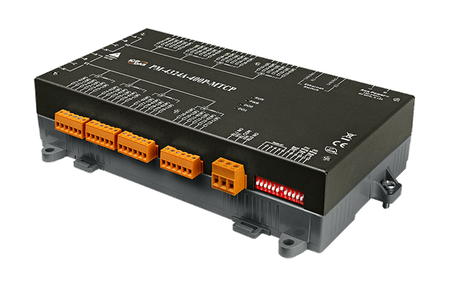

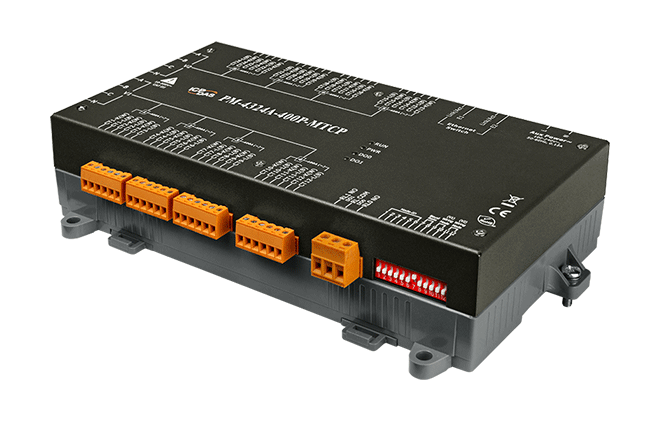

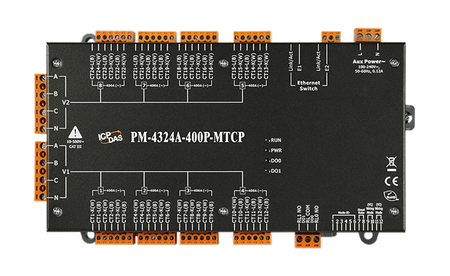

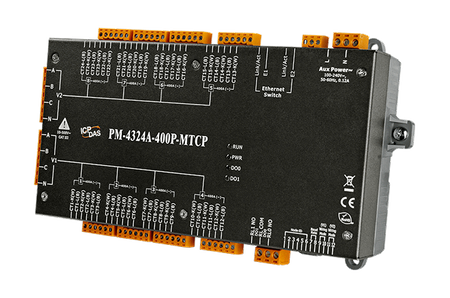

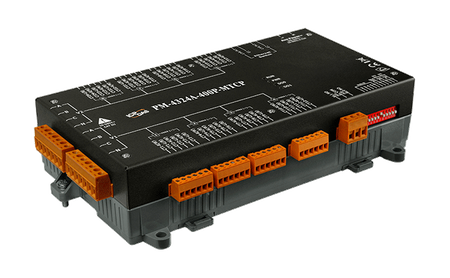

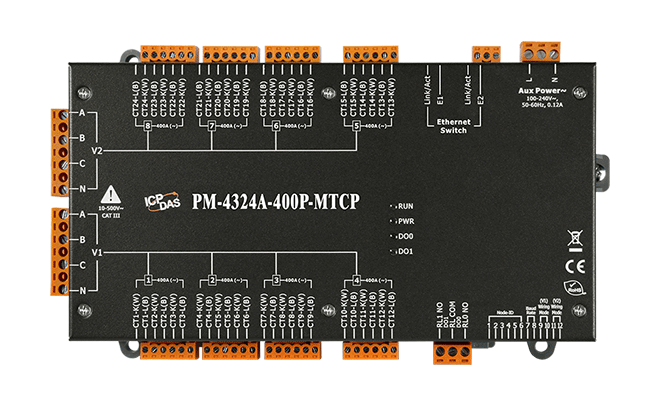

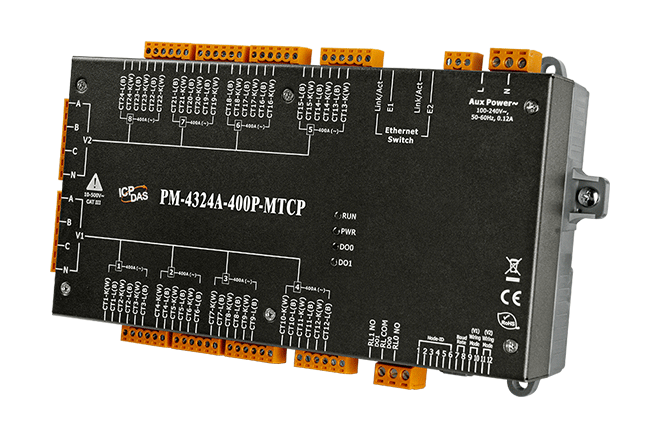

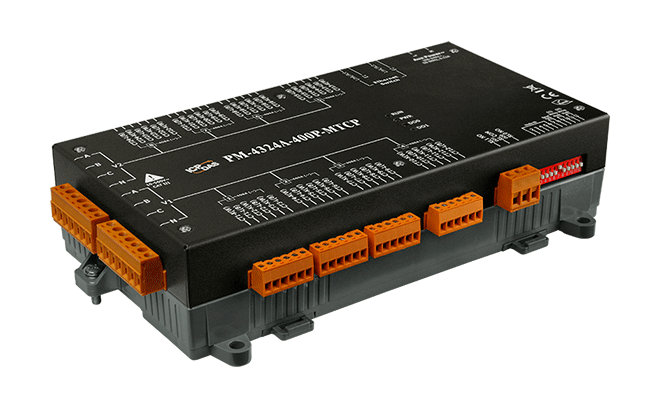

PM-4324A-400P-MTCP - Available soon

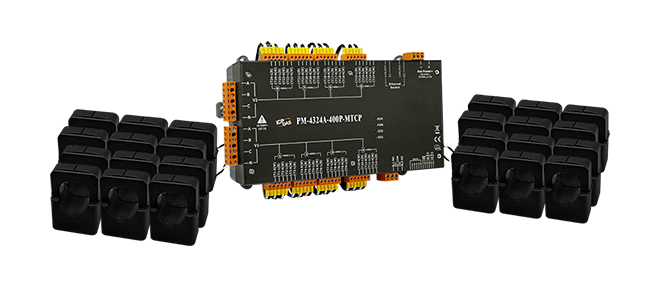

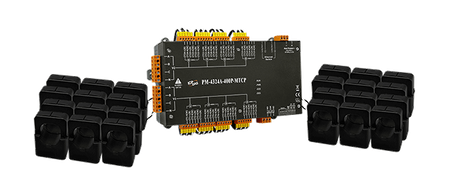

  • Modbus TCP, Miernik mocy wieloobwodowy; zawiera przekładnik prądowy 400A (wewnętrzna średnica 36 mm; przewód 4 m) x 24 (RoHS)
  • PM-4324A-400P-MTCP - Available soon
  • PM-4324A-400P-MTCP - Available soon
  • PM-4324A-400P-MTCP - Available soon
  • PM-4324A-400P-MTCP - Available soon
  • PM-4324A-400P-MTCP - Available soon
  • PM-4324A-400P-MTCP - Available soon

Główne cechy

• Dwukierunkowa energia
• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• 2 niezależne wejścia główne obwodu
• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 400 A z różnymi współczynnikami CT
• Pomiary napięcia do 500 V
• Łatwa instalacja z podzielonym rdzeniem CT
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• Obsługa 2 wyjść przekaźnikowych zasilania (Forma A)

Wprowadzenie

Seria wieloobwodowych liczników mocy PM-4324 monitoruje do 8 obwodów trójfazowych lub 24 obwody jednofazowe, lub dowolną kombinację obwodów jedno- i trójfazowych. Seria PM-4324 może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324 jest idealna dla obiektów z wieloma najemcami, takich jak projekty mieszkaniowe, biurowce i centra handlowe. To kompaktowe urządzenie zostało zaprojektowane tak, aby łatwo pasowało do istniejących paneli rozdzielczych lub było montowane na równo w pobliżu, eliminując potrzebę kosztownych projektów modernizacyjnych lub alokacji dodatkowej przestrzeni na urządzenie. PM-4324A to ten sam model co PM-4324, z wyjątkiem pomiarów AC. PM-4324A ma 2 oddzielne wejścia główne obwodu, które mogą być używane w różnych systemach zasilania.

Zastosowania


• Monitorowanie generatora
• Systemy dystrybucyjne rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:
Multi-circuit
AC Power Measurement: Input Voltage:
10 ~ 500 V
AC Power Measurement: Input Current:
CTØ36 mm (0.3 A ~ 400 A).
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
24
CT: Type:
Clip
CT: Max. Current:
400 A
CT: Inside Diameter:
36 mm
CT: Leading Cable:
4 mm
ETHERNET
Ethernet: Protocol:
Modbus TCP
Power
Power: Input Range:
+85 ~ +264 VAC (277 VAC available)
Power: Consumption:
6 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Metal
Mechanical: Dimensions (mm):
237 x 57 x 134 (W x L x H)
Mechanical: Installation:
DIN-Rail & wall mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available soon

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
